سوله خرپایی نوعی سازه فلزی پیشرفته است که با استفاده از سیستم خرپا، امکان ساخت دهانه‌های بزرگ و بدون ستون میانی را فراهم می‌کند و به دلیل وزن کمتر، سرعت اجرای بالا و انعطاف در طراحی، به گزینه‌ای محبوب در صنایع مختلف ایران و جهان تبدیل شده است. این سوله‌ها نسبت به سوله‌های تیرورقی و UBM، صرفه‌جویی بیشتری در مصرف فولاد و هزینه تمام‌شده دارند و برای پروژه‌های مدرن یا خاص انتخابی به‌صرفه‌تر و مقاوم‌تر به حساب می‌آیند. اگر برای پروژه خود به مشاوره رایگان یا برآورد قیمت نیاز دارید، همین حالا با ما تماس بگیرید!
جهت دریافت مشاوره ساخت سوله خرپایی همین حالا با ما تماس بگیرید
مشاوره و استعلام قیمت سازه های فلزی، اسکلت فلزی، سوله و کلیه سازه های فلزی.
مشاوره تخصصی در خصوص مراحل ساخت سازه های فلزی
سوله خرپایی چگونه ساخته می‌شود؟ (ساختار و اجزا)
ساخت سوله خرپایی با طراحی دقیق و انتخاب صحیح اجزا آغاز می‌شود. اجزای اصلی این سازه شامل خرپا، ستون، تیر، مهاربند و فونداسیون است که هرکدام نقش کلیدی در استحکام و کارایی سوله دارند.
۱. خرپا

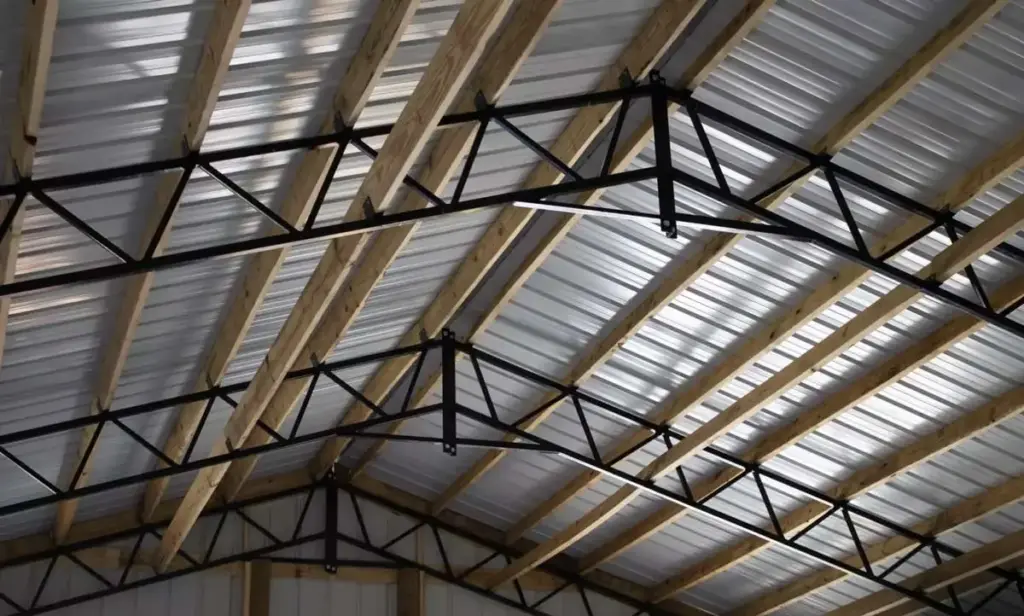

خرپا قلب سازه سوله خرپایی است و از مجموعه‌ای از اعضای فلزی (عموماً به شکل مثلثی) تشکیل می‌شود که با اتصالات محکم به هم جوش یا پیچ شده‌اند. این ساختار شبکه‌ای باعث توزیع یکنواخت نیروهای فشاری و کششی در سراسر دهانه می‌شود و به سوله این امکان را می‌دهد که بدون نیاز به ستون وسط، دهانه‌های وسیع (حتی بیش از ۶۰ متر) را به‌راحتی پوشش دهد. به همین دلیل، خرپا انتخاب ایده‌آلی برای پروژه‌هایی است که فضای باز و بدون مانع نیاز دارند.
۲. ستون
ستون‌ها پایه‌های اصلی سوله هستند و بار سقف، باد و سایر نیروها را از خرپا به فونداسیون منتقل می‌کنند. ستون‌های سوله خرپایی معمولاً از پروفیل‌های فولادی قوی ساخته می‌شوند و با اتصالات مقاوم به خرپا و فونداسیون متصل می‌گردند.
۳. تیر
تیرها نقش اتصال بین خرپاها را ایفا می‌کنند و موجب توزیع متوازن بارها در سازه می‌شوند. تیرهای فرعی معمولاً به‌عنوان رابط میان خرپاها و یا برای نصب پوشش سقف و دیوار به‌کار می‌روند.
۴. مهاربند
مهاربندها قطعاتی هستند که برای تثبیت سازه در برابر نیروهای جانبی (مانند باد یا زلزله) و جلوگیری از واژگونی یا لرزش، به کار می‌روند. این اجزا معمولاً به شکل میلگرد یا پروفیل، بین ستون‌ها و خرپاها نصب می‌شوند و پایداری سازه را تضمین می‌کنند.
۵. فونداسیون
فونداسیون پایه و اساس هر سوله‌ای است و تمامی بارها را به زمین منتقل می‌کند. طراحی و اجرای دقیق فونداسیون اهمیت زیادی دارد، چرا که کوچک‌ترین نقص می‌تواند باعث نشست یا آسیب جدی به سازه شود. در سوله خرپایی، به علت وزن سبک‌تر نسبت به سازه‌های سنتی، فونداسیون هم می‌تواند بهینه‌تر و کم‌هزینه‌تر اجرا شود، اما همچنان باید از استحکام و یکنواختی برخوردار باشد.
نکته فنی: ساختار مثلثی خرپاها و نحوه انتقال نیرو در آن باعث می‌شود سوله خرپایی بتواند بارهای سنگین را با کمترین میزان فولاد و بدون نیاز به ستون میانی تحمل کند. این ویژگی، نه‌تنها باعث صرفه‌جویی در مصرف مصالح و هزینه می‌شود، بلکه سرعت نصب را افزایش می‌دهد و فضای آزاد بیشتری در اختیار کارفرما قرار می‌دهد. به همین دلیل، سوله خرپایی بهترین انتخاب برای سالن‌های صنعتی بزرگ، انبارها، نمایشگاه‌ها و هر جایی است که دهانه عریض و فضای بدون مانع اهمیت دارد.
خلاصه ی اجزای سوله خرپا
| جزء اصلی | نقش و وظیفه | توضیح کلیدی |
|---|---|---|
| خرپا | قلب سازه، تحمل بار دهانه بزرگ | شبکه فلزی مثلثی، توزیع یکنواخت نیروها، حذف ستون وسط، ایده‌آل برای فضای باز و دهانه‌های وسیع |
| ستون | انتقال بار به فونداسیون | پایه‌های اصلی، تحمل بار سقف و باد، ساخته شده از پروفیل فولادی قوی، متصل به خرپا و فونداسیون |
| تیر | اتصال بین خرپاها و توزیع بار | رابط میان خرپاها، انتقال بار به ستون‌ها، محل نصب پوشش سقف و دیوار |
| مهاربند | افزایش پایداری و مقاومت | جلوگیری از لرزش، تثبیت سازه در برابر باد و زلزله، نصب بین ستون‌ها و خرپاها |
| فونداسیون | پایه و اساس سازه | انتقال کل بار سازه به زمین، باید دقیق و مستحکم اجرا شود، در سوله خرپایی سبک‌تر و مقرون‌به‌صرفه‌تر |

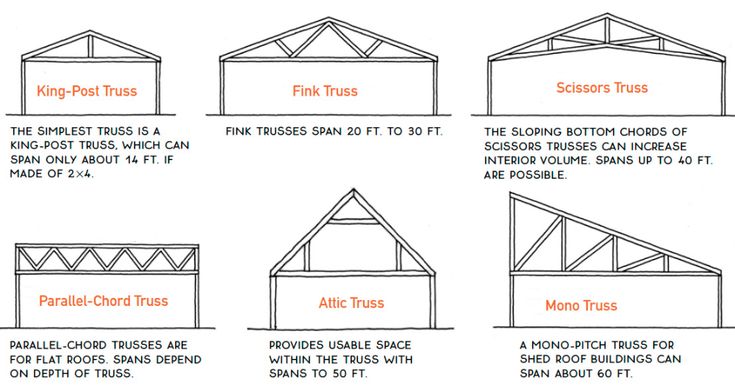

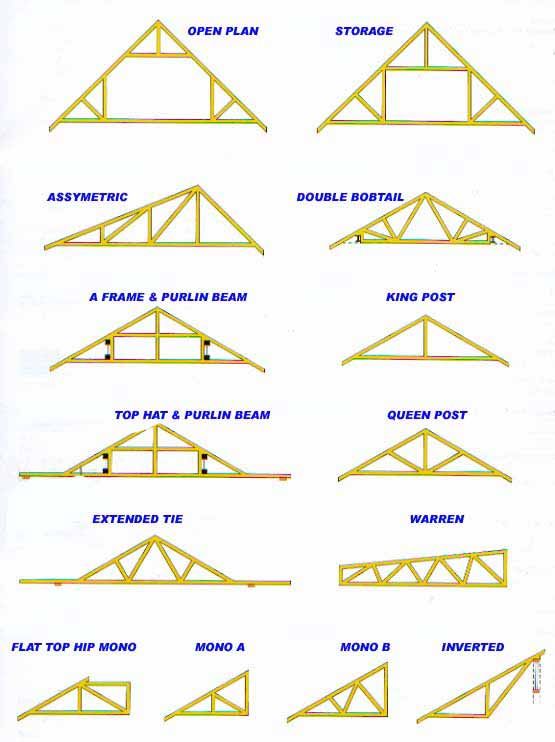

انواع سوله خرپایی و دسته‌بندی‌ها
- ۱. سوله خرپایی با خرپای وارن (Warren Truss)این مدل از مثلث‌های متساوی‌الساقین بدون قطری استفاده می‌کند و برای دهانه‌های متوسط و بزرگ مناسب است؛ بار را به شکل متعادل منتقل می‌کند و مونتاژ آن ساده است.
- 2. سوله خرپایی با خرپای پرات (Pratt Truss)در این نوع، اعضای مورب تحت کشش و اعضای عمودی تحت فشار هستند. مناسب برای دهانه‌های متوسط و اقتصادی است و اغلب در پروژه‌های صنعتی به کار می‌رود.
- ۳. سوله خرپایی با خرپای قیچی (Scissors Truss)شکل این خرپا شبیه قیچی بازشده است و برای سالن‌هایی با سقف شیبدار یا نیاز به ارتفاع بیشتر سقف کاربرد دارد؛ نمای داخلی زیباتری هم ایجاد می‌کند.
- ۴. سوله خرپایی با خرپای فینک (Fink Truss)این مدل از اعضای مورب بیشتری استفاده می‌کند و بسیار مقاوم است؛ برای دهانه‌های بزرگ و سوله‌های صنعتی و ورزشی توصیه می‌شود.
- ۵. سوله خرپایی با خرپای شاه‌تیر (King Post Truss)ساختار ساده‌ای دارد و بیشتر برای دهانه‌های کوچک و سوله‌های سبک یا ساختمان‌های موقت استفاده می‌شود.
- ۶. سوله خرپایی با خرپای هاو (Howe Truss)ترکیبی از اعضای مورب تحت فشار و عمودی تحت کشش دارد؛ مناسب دهانه‌های متوسط تا بزرگ است و مقاومت خوبی در برابر بارهای سنگین دارد.
- ۷. سوله خرپایی قوسی (Arch Truss Shed)دارای فرم قوسی و منحنی است؛ هم از نظر معماری خاص و زیباست و هم بار را به‌خوبی به فونداسیون منتقل می‌کند؛ برای سالن‌های نمایشگاهی و آشیانه هواپیما کاربرد زیادی دارد.
- ۸. سوله سبک خرپاییسوله سبک خرپایی با استفاده از مقاطع سبک و طراحی بهینه، وزن و هزینه اجرا را کاهش می‌دهد؛ ایده‌آل برای پروژه‌های موقت یا مکان‌هایی با محدودیت بارگذاری فونداسیون.
سوله خرپایی، کارآمد یا نامناسب؟ (مزایا و معایب سوله خرپایی)
سوله خرپایی به دلیل وزن کمتر، قابلیت اجرای دهانه‌های بسیار بزرگ بدون ستون میانی، سرعت بالای ساخت، قیمت اقتصادی‌تر و مقاومت مناسب در برابر زلزله و باد، به انتخاب اول بسیاری از پروژه‌های صنعتی و تجاری تبدیل شده است. استفاده از خرپاها باعث می‌شود تا سازه بتواند با حداقل مصرف فولاد، بیشترین فضای مفید و یکپارچه را فراهم کند؛ به همین دلیل، این نوع سوله گزینه‌ای عالی برای انبارها، سالن‌های تولید، نمایشگاه‌ها و هر مکانی است که به فضای باز وسیع نیاز دارد.
در مقابل، سوله خرپایی نیازمند طراحی و اجرای دقیق مهندسی است و اگر این موضوع رعایت نشود، ممکن است عملکرد سازه تحت تأثیر قرار بگیرد. همچنین، چون اغلب قطعات این سوله از فلز ساخته می‌شوند، در محیط‌های مرطوب یا خورنده باید تمهیدات ضدزنگ و نگهداری منظم در نظر گرفته شود تا طول عمر سازه تضمین گردد. به طور کلی، هرچند هزینه ساخت سوله خرپایی نسبت به برخی انواع دیگر پایین‌تر است، اما باید به نکات فنی و نگهداری توجه ویژه داشت تا این صرفه‌جویی اقتصادی در بلندمدت حفظ شود.
سوله خرپایی انتخابی هوشمند برای کاربردهای متنوع صنعتی و تجاری
سوله‌های خرپایی به دلیل طراحی منحصر به فرد خود و توانایی تحمل بارهای سنگین در عین سبکی، در انواع مختلفی از پروژه‌های صنعتی و تجاری کاربرد دارند. در این بخش به بررسی مهم‌ترین کاربردهای این نوع سوله‌ها در صنایع مختلف می‌پردازیم:
برای ذخیره و نگهداری کالاها و مواد اولیه به دلیل نیاز به دهانه باز و بدون ستون، بهترین گزینه است.
سوله خرپایی به خاطر فضای بزرگ و امکان نصب جرثقیل سقفی، انتخاب اول واحدهای صنعتی و خطوط تولید است.
امکان ایجاد سالن‌های بدون ستون میانی و ارتفاع مناسب برای رشتههایی مثل فوتبال، والیبال و بسکتبال.
پوشش دهانه‌های وسیع و اجرای سریع، این سازه را برای سالن‌های نمایشگاهی، کنسرت و مراسمها مناسب کرده است.
قابلیت اجرا با وزن کم و تأمین نور طبیعی، برای کشت انواع محصولات گلخانهای ایده‌آل است.
تهویه مناسب و فضای یکپارچه برای نگهداری دام و طیور فراهم می‌کند و اجرای آن سریع و مقرون‌به‌صرفه است.
دهانه بسیار بزرگ سوله خرپایی امکان پارک هواپیما و انجام تعمیرات را بدون محدودیت ستون فراهم می‌کند.
برای ساخت پارکینگ خودروهای سنگین، اتوبوس و ماشینآلات صنعتی کاربرد دارد.
مراحل ساخت سوله خرپایی؛ از نیازسنجی و طراحی تا بهره‌برداری
۱. نیازسنجی و طراحی سوله خرپایی
در این مرحله، مشخصات دقیق پروژه طراحی سوله با سقف خرپایی توسط کارفرما یا مشاور جمع‌آوری می‌شود؛ شامل نوع کاربری (انبار، سالن تولید، ورزشی و…)، ابعاد مورد نیاز، محل اجرای پروژه، شرایط اقلیمی، نیاز به جرثقیل سقفی یا تاسیسات خاص و سایر انتظارات فنی. سپس، تیم مهندسی بر اساس این اطلاعات، طرح اولیه سوله خرپایی را با توجه به نیاز کارفرما و استانداردهای مقررات ملی ساختمان تهیه می‌کند.
۲. محاسبات سوله خرپایی و تهیه نقشه اجرایی
پس از تایید طراحی اولیه، محاسبات دقیق سازه‌ای انجام می‌شود؛ این محاسبات شامل تعیین ابعاد خرپاها، نوع و سایز پروفیل‌ها، میزان مقاومت در برابر بارهای وارده (باد، برف، زلزله و بارهای مرده و زنده)، نحوه اتصالات و الزامات ایمنی است. در این گام، نقشه سازه سوله خرپایی و نقشه اجرایی با جزئیات کامل برای تولید و نصب آماده می‌گردد.
۳. ساخت خرپا و اسکلت فلزی
در کارگاه، ساخت قطعات سوله براساس نقشه‌های مصوب آغاز می‌شود. خرپاها و سایر اعضای فلزی (ستون‌ها، تیرها، مهاربندها) به‌وسیله دستگاه‌های برش، جوش و مونتاژ آماده‌سازی و رنگ‌آمیزی می‌شوند. کنترل کیفیت قطعات در همین مرحله توسط ناظر انجام می‌پذیرد تا از استحکام و دقت اتصالات اطمینان حاصل شود.
۴. اجرای فونداسیون و نصب اسکلت
در محل پروژه، ابتدا فونداسیون (پی) مناسب با نوع خاک و وزن سازه اجرا می‌شود که اغلب شامل بتن‌آرمه و صفحه‌ستون (Base Plate) برای اتصال ستون‌هاست. سپس حمل قطعات به سایت و نصب مرحله‌ای اسکلت فلزی، از ستون‌ها و خرپاها گرفته تا مهاربندها، به صورت پیچ و مهره یا جوشکاری، انجام می‌گردد.
۵. نصب پوشش سقف و دیوارها
پس از تکمیل اسکلت، پوشش سقف و دیوارها با متریال مناسب مثل ورق گالوانیزه، ساندویچ پانل یا UPVC نصب می‌شود. این مرحله برای عایق‌کاری حرارتی، صوتی و جلوگیری از نفوذ رطوبت بسیار اهمیت دارد و باید با دقت انجام شود تا ایمنی و کارایی سازه تضمین شود.
۶. کنترل نهایی، تست و تحویل پروژه
در گام پایانی، تمامی اتصالات، مقاومت سازه، کیفیت پوشش‌ها و سایر بخش‌ها توسط تیم ناظر کنترل و تست می‌شوند. پس از رفع ایرادات احتمالی و تایید نهایی، سوله آماده بهره‌برداری و تحویل به کارفرما خواهد بود.
نکته: مراحل ساخت سوله خرپایی به دلیل طراحی پیشرفته خرپا و حذف ستون‌های میانی، معمولاً نسبت به سوله‌های تیرورقی ساده‌تر و سریع‌تر اجرا می‌شود و نصب آن نیز با انعطاف بیشتر و مصرف کمتر فولاد همراه است.
سوالات متداول
دهانه سوله خرپایی بسته به نوع طراحی و محاسبات سازه‌ای، می‌تواند تا بیش از ۶۰ متر یا حتی بیشتر نیز اجرا شود. حذف ستون وسط و استفاده از خرپاهای قوی، این امکان را فراهم می‌کند که فضا کاملاً باز و بدون مانع باشد.
سوله خرپایی از شبکه مثلثی خرپا بهره می‌برد و برای دهانه‌های عریض با وزن کمتر و مصرف فولاد پایین‌تر ساخته می‌شود، در حالی که سوله تیرورقی معمولاً سنگین‌تر است و برای دهانه‌های کوچکتر یا متوسط استفاده می‌شود. سوله خرپایی همچنین انعطاف بیشتری در طراحی دارد.
هزینه ساخت بستگی به عواملی مثل ابعاد سوله، نوع خرپا، کیفیت و مقدار متریال، پوشش سقف و دیوار، موقعیت پروژه و جزئیات فنی دارد. برای دریافت برآورد دقیق، پیشنهاد می‌شود اطلاعات پروژه خود را به کارشناسان بسپارید تا محاسبه اختصاصی ارائه دهند.
بله، اگر طراحی و اجرای آن بر اساس اصول مهندسی و استانداردهای مقررات ملی ساختمان انجام شود، این سازه مقاومت بسیار خوبی در برابر زلزله و بادهای شدید خواهد داشت. شبکه خرپایی به انتقال و توزیع یکنواخت بارها کمک می‌کند.
بله، با توجه به انعطاف طراحی و قابلیت پوشش دهانه‌های بزرگ، سوله خرپایی می‌تواند برای انواع کاربردهای صنعتی، ورزشی، کشاورزی، انبار، نمایشگاه و حتی گلخانه یا دامداری استفاده شود. فقط لازم است طراحی با نیاز خاص پروژه هماهنگ شود.
بله، سوله‌های خرپایی سبک با استفاده از مقاطع نازک‌تر و طراحی بهینه برای پروژه‌های موقت، مناطق صعب‌العبور یا مواردی که بار مرده کمتر است، بسیار مقرون‌به‌صرفه و قابل حمل هستند.
با توجه به پیش‌ساخته بودن قطعات و سرعت مونتاژ، اجرای سوله خرپایی معمولاً نسبت به سازه‌های سنتی بسیار سریع‌تر است. بسته به ابعاد و شرایط پروژه، این مدت می‌تواند از چند هفته تا یکی دو ماه متغیر باشد.
به دلیل فلزی بودن اجزا، لازم است به‌طور دوره‌ای وضعیت رنگ و پوشش ضدزنگ بررسی و در صورت نیاز ترمیم شود. کنترل اتصالات، بازدید از فونداسیون و جلوگیری از تجمع رطوبت در پایه‌ها نیز باعث افزایش عمر سازه می‌شود.
بله، در طراحی سوله خرپایی می‌توان پیش‌بینی نصب جرثقیل سقفی تا ظرفیت‌های بالا را انجام داد. باید نوع خرپا، استحکام ستون‌ها و محل نصب جرثقیل از ابتدا در نقشه لحاظ شود.
در بسیاری از موارد، با رعایت اصول طراحی، امکان جابجایی و حتی توسعه یا افزایش طول سوله وجود دارد. سوله‌های خرپایی سبک مخصوصاً برای پروژه‌های موقت یا قابل انتقال، بسیار مناسب هستند و می‌توان آن‌ها را به‌راحتی جمع‌آوری و دوباره نصب کرد
هزینه ساخت سوله خرپایی به عواملی مانند دهانه سازه، نوع و کیفیت متریال مصرفی، پوشش سقف و دیوار، محل جغرافیایی پروژه و حجم کلی کار بستگی دارد و معمولاً نسبت به سوله‌های تیرورقی و UBM مقرون‌به‌صرفه‌تر است. برای برآورد دقیق هزینه‌ها، پیشنهاد می‌شود با کارشناسان ما تماس بگیرید تا ضمن مشاوره رایگان، بهترین راهکار متناسب با نیاز شما ارائه گردد. از نظر اجرایی نیز، انتخاب متریال ضدزنگ، اجرای صحیح و اصولی فونداسیون، رعایت استانداردهای روز مانند مبحث ۱۰ مقررات ملی ساختمان و آیین‌نامه‌های بین‌المللی، و اجتناب از خطاهای رایج در طراحی و نصب، نقش مهمی در افزایش عمر مفید و کیفیت سوله خرپایی ایفا می‌کند. با رعایت این نکات، می‌توانید از سازه‌ای مقاوم، سبک و اقتصادی بهره‌مند شوید که پاسخگوی نیازهای متنوع صنعتی و تجاری شماست.
