رفتر سوله چیست و چه اهمیتی در سوله دارد؟

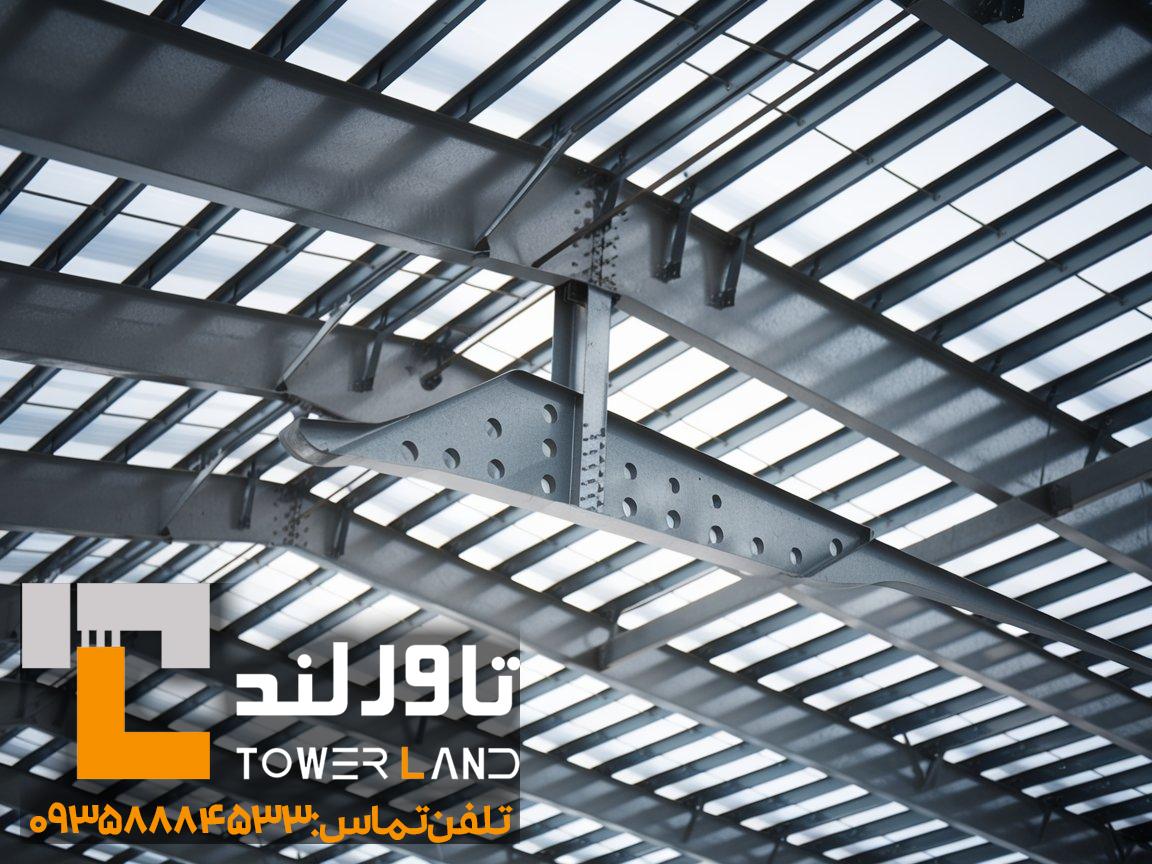

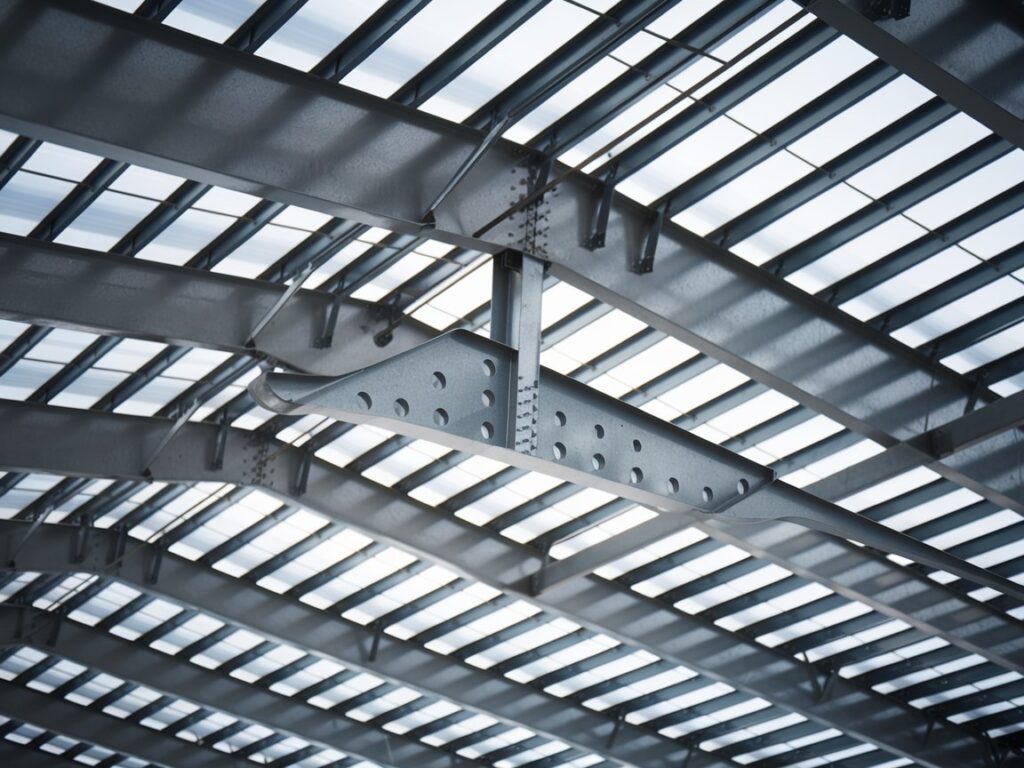

رفتر سوله یکی از اجزای کلیدی در طراحی و ساخت سازه‌های صنعتی و تجاری است که به عنوان تیر شیب‌دار در ساختار سوله نقش‌آفرینی می‌کند. این عنصر سازه‌ای نه‌تنها بارهای سقف را به ستون‌ها و فونداسیون منتقل می‌کند، بلکه به استحکام و پایداری کلی سازه نیز کمک شایانی می‌کند. بدون وجود رفترهای استاندارد و طراحی‌شده با دقت، ساخت یک سوله مقاوم و ایمن تقریباً غیرممکن است.

طراحی و اجرای دقیق رفتر به سازندگان و پیمانکاران این امکان را می‌دهد تا سازه‌هایی مستحکم و مقرون‌به‌صرفه ارائه دهند که قابلیت مقابله با انواع شرایط محیطی را داشته باشد. در این مقاله، به طور جامع به بررسی اجزای اصلی رفتر، انواع آن، نحوه طراحی و اجرای آن، چالش‌ها و راه‌حل‌های مرتبط، و نکات کلیدی برای انتخاب بهترین نوع رفتر می‌پردازیم. همچنین به شما نشان خواهیم داد که چگونه می‌توانید از این اطلاعات برای کاهش هزینه‌ها، بهبود بهره‌وری، و افزایش امنیت سازه‌های خود استفاده کنید.

ما در تاورلند کلیه ی خدمات مشاوره و ساخت اسکلت فلزی و ساخت سوله و اجزای مختلف سوله را ارائه می دهیم. کافیست با ما تماس بگیرید.

این مقاله، راهنمایی کامل درباره رفتر سوله است تا بتوانید با دانش به‌دست‌آمده، تصمیمات بهتری برای پروژه‌های ساخت و ساز خود بگیرید.

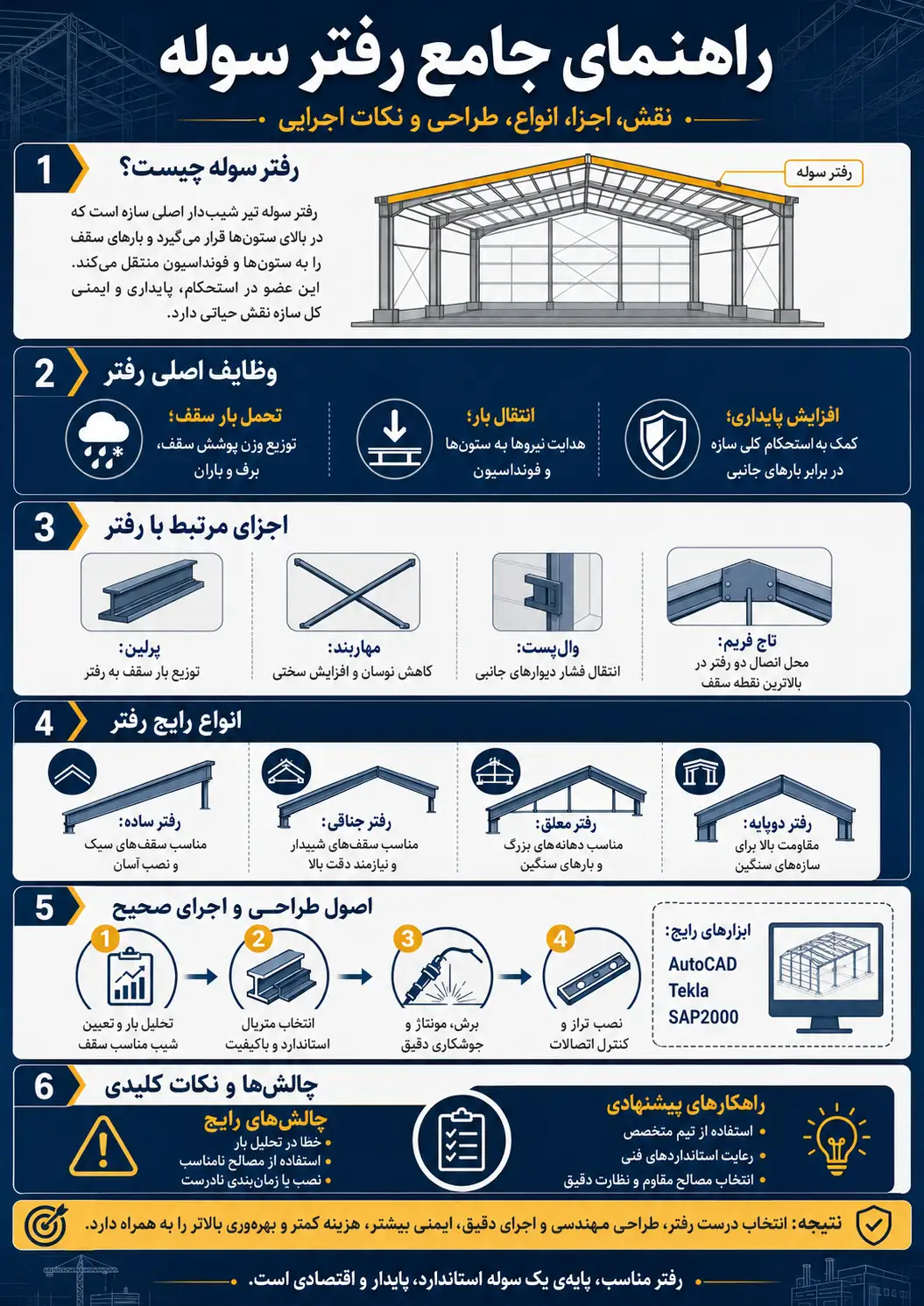

اجزای اصلی رفتر در سوله

تعریف فنی رفتر و وظایف آن

رفتر سوله یکی از مهم‌ترین اجزای ساختاری در سازه‌های فلزی است که به عنوان تیر شیب‌دار در قسمت بالایی ستون‌ها قرار می‌گیرد. این عنصر سازه‌ای، نقش حیاتی در تحمل بارهای سقف دارد و وظیفه انتقال این بارها به ستون‌ها و فونداسیون را بر عهده دارد.

رفترها علاوه بر انتقال بارهای عمودی (مانند وزن سقف، برف، و باران)، توانایی مدیریت بارهای جانبی ناشی از باد را نیز دارند. نصب صحیح و طراحی مهندسی این بخش می‌تواند تفاوتی اساسی در عملکرد کلی سازه ایجاد کند.

• تحمل بار سقف: رفتر به‌گونه‌ای طراحی شده است که وزن پوشش سقف و دیگر عناصر سازه‌ای را بدون ایجاد فشار اضافی بر سازه اصلی توزیع کند.
• انتقال بار به ستون‌ها: عملکرد اصلی رفتر سوله، انتقال بارهای واردشده به ستون‌ها و کاهش فشار مستقیم بر دیوارها و دیگر بخش‌های سازه است.
• پایداری سازه: رفتر با ایجاد اتصالات قوی به ستون‌ها و پرلین‌ها، به استحکام و پایداری کلی سازه کمک می‌کند.

اجزای مرتبط با رفتر

رفترها به تنهایی نمی‌توانند تمام بارها و فشارهای وارد بر سقف را مدیریت کنند و برای این کار، نیازمند همکاری با اجزای دیگر سوله هستند. در ادامه به بررسی این اجزا و نقش آنها در عملکرد رفتر سوله می‌پردازیم.

پرلین‌ها (Purlins):

پرلین‌ها تیرک‌های افقی هستند که در طول سقف و در راستای رفترها نصب می‌شوند. این اجزا وظیفه توزیع بارهای سقف به رفتر سوله را بر عهده دارند و معمولاً از جنس فولاد یا پروفیل Z ساخته می‌شوند.

مهاربندها (Braces):

مهاربندها به‌عنوان اجزای تقویتی عمل می‌کنند و در دو نوع افقی و عمودی طراحی می‌شوند. این اجزا وظیفه کاهش نوسانات سازه و افزایش سختی رفتر و ستون‌ها را دارند.

وال پست‌ها (Wall Posts):

وال پست‌ها ستون‌های فرعی هستند که در دیوارهای جانبی قرار گرفته و به پایداری رفتر کمک می‌کنند. این اجزا فشار باد را از دیوارهای جانبی به ستون‌ها منتقل می‌کنند.

تاج فریم (Frame Crown):

نقطه اتصال دو رفتر در بالاترین بخش سقف، تاج فریم نام دارد. این بخش از نظر طراحی باید به‌گونه‌ای باشد که نیروی متقابل رفترها را به‌درستی توزیع کند.

انواع رفتر

انواع مختلف رفتر در سوله

رفترها با توجه به نوع سازه، بارگذاری، و کاربرد، به انواع مختلفی تقسیم می‌شوند. در این بخش به معرفی پرکاربردترین انواع رفتر سوله می‌پردازیم:

رفتر ساده (Common Rafter):

این نوع رفتر مستقیماً از دیوار تا خط تاج سقف کشیده می‌شود و در طراحی سقف‌های ساده کاربرد دارد.

رفتر جناقی (Hip Rafter):

این نوع رفتر در سقف‌های جناقی به‌کار می‌رود و به‌صورت مورب از گوشه‌های ساختمان تا تاج سقف کشیده می‌شود.

رفتر معلق (Hanger Rafter):

این رفتر برای تحمل بارهای سنگین سقف طراحی شده و معمولاً به سازه‌های تقویتی دیگر متصل می‌شود.

رفتر دوپایه (Doubled Rafter):

این نوع رفتر از دو قطعه موازی ساخته شده و برای سازه‌هایی با بارگذاری سنگین مناسب است.

ویژگی‌های هر نوع رفتر

هر نوع از رفترها ویژگی‌ها، مزایا و معایب خاص خود را دارد که بسته به نیاز پروژه و شرایط محیطی باید انتخاب شوند:

• رفتر ساده: نصب آسان، مناسب برای سازه‌های سبک.
• رفتر جناقی: ایجاد زاویه مناسب برای سقف‌های جناقی، اما نیازمند دقت بالا در نصب.
• رفتر معلق: مناسب برای سقف‌های با دهانه بزرگ، اما پرهزینه‌تر.
• رفتر دوپایه: مقاومت بالا در برابر بارهای سنگین، اما نیاز به طراحی دقیق.

همه ی سوالات متداول در مورد رفتر سوله

فرآیند طراحی و اجرای رفتر

اصول طراحی رفتر

طراحی رفتر سوله یکی از مراحل حساس و کلیدی در ساخت سوله‌های صنعتی است که به دقت و مهندسی دقیق نیاز دارد. هدف از این طراحی، ایجاد رفترهایی است که بتوانند بارهای وارده بر سقف را به‌طور موثر تحمل کرده و آن‌ها را به ستون‌ها و فونداسیون منتقل کنند. در این بخش، اصول طراحی رفتر با تمرکز بر شیب سقف، تحلیل بار، و هماهنگی با سایر اجزای سازه بررسی می‌شود.

• شیب سقف: یکی از اصول مهم در طراحی رفتر سوله، تنظیم شیب مناسب سقف است. شیب سقف باید به گونه‌ای باشد که تخلیه بارهای جوی (مانند باران و برف) به‌خوبی انجام شود و فشار اضافی بر رفتر و سازه وارد نشود.
• تحلیل بار: تحلیل بارهای مختلف شامل بارهای زنده (وزن برف، فشار باد) و بارهای مرده (وزن سقف) باید با استفاده از ابزارهای مهندسی انجام شود. نرم‌افزارهایی مانند SAP2000 و Tekla Structures ابزارهای مفیدی برای محاسبات دقیق بار و طراحی رفتر هستند.
• هماهنگی با سایر اجزا: رفترها باید با اجزای دیگری مانند پرلین‌ها، مهاربندها، و تاج فریم هماهنگ شوند تا پایداری سازه به حداکثر برسد. طراحی دقیق این ارتباطات می‌تواند از بروز مشکلات ساختاری در آینده جلوگیری کند.

ابزارهای مهندسی برای طراحی رفتر

• نرم‌افزارهای طراحی سه‌بعدی مانند AutoCAD و Revit
• تحلیلگرهای سازه‌ای مانند ETABS برای بررسی عملکرد رفتر تحت بارهای مختلف
• نرم‌افزارهای مدل‌سازی سه‌بعدی مانند Tekla برای ساخت نقشه‌های اجرایی

مراحل اجرای رفتر

اجرای رفتر سوله نیازمند برنامه‌ریزی دقیق و هماهنگی بین تیم‌های مختلف پروژه است. مراحل اجرای این فرآیند شامل طراحی، برش، مونتاژ، و نصب می‌باشد که در ادامه توضیح داده شده است.

مرحله اول: طراحی و برنامه‌ریزی

در این مرحله، نقشه‌های اجرایی براساس تحلیل بار و مشخصات فنی پروژه آماده می‌شوند. استفاده از نرم‌افزارهای دقیق می‌تواند خطاهای طراحی را به حداقل برساند.

مرحله دوم: آماده‌سازی مواد

مواد اولیه شامل تیرآهن، پروفیل‌های فولادی، و جوشکاری‌های استاندارد باید مطابق با نقشه‌ها و مشخصات فنی تهیه شوند. انتخاب مواد باکیفیت تضمین‌کننده دوام و عملکرد رفتر است.

مرحله سوم: برش و مونتاژ

در این مرحله، قطعات رفتر بر اساس نقشه‌ها برش داده شده و مونتاژ می‌شوند. استفاده از تکنیک‌های جوشکاری پیشرفته و دقت در اتصالات از اهمیت بالایی برخوردار است.

مرحله چهارم: نصب

نصب رفترها بر روی ستون‌ها با استفاده از جرثقیل و ابزارهای مدرن انجام می‌شود. این مرحله نیازمند دقت فراوان برای اطمینان از تراز بودن و استحکام اتصالات است.

چالش‌ها و مشکلات

مشکلات رایج در طراحی و نصب رفتر

فرآیند طراحی و اجرای رفتر سوله ممکن است با چالش‌هایی روبه‌رو شود که در ادامه به برخی از آن‌ها اشاره می‌شود:

• خطاهای طراحی: تحلیل نادرست بار یا بی‌توجهی به شرایط محیطی می‌تواند منجر به طراحی نامناسب رفتر شود.
• استفاده از مواد نامناسب: انتخاب مواد بی‌کیفیت یا استفاده از استانداردهای پایین می‌تواند دوام و ایمنی رفتر را کاهش دهد.
• زمان‌بندی نامناسب: تأخیر در تحویل مواد اولیه یا نصب نادرست رفتر می‌تواند هزینه‌ها و زمان اجرای پروژه را افزایش دهد.

راه‌حل‌های پیشنهادی برای رفع چالش‌ها

برای مقابله با چالش‌های ذکرشده، رعایت نکات زیر توصیه می‌شود:

• استفاده از متخصصان حرفه‌ای: همکاری با تیم‌های طراحی و اجرایی باتجربه می‌تواند خطاهای طراحی و نصب را به حداقل برساند.
• رعایت استانداردها: استفاده از استانداردهای بین‌المللی و نظارت دقیق در مراحل طراحی و نصب می‌تواند ایمنی سازه را تضمین کند.
• انتخاب مواد مناسب: تهیه مواد باکیفیت از تأمین‌کنندگان معتبر و استفاده از تکنیک‌های جوشکاری استاندارد از مشکلات آینده جلوگیری می‌کند.

بهترین روش‌ها و نکات کاربردی

نکات مهم برای انتخاب بهترین رفتر

انتخاب رفتر سوله مناسب یکی از مراحل کلیدی در طراحی سازه‌های صنعتی و تجاری است. این انتخاب نیازمند تحلیل دقیق پروژه، درک شرایط محیطی، و نوع بارگذاری است تا اطمینان حاصل شود که رفتر مورد استفاده، تمام نیازهای سازه را برآورده می‌کند.

• تحلیل پروژه: هر پروژه نیازهای خاص خود را دارد، از جمله ابعاد دهانه، نوع کاربری سازه، و وزن بارهای زنده و مرده. برای مثال، سوله‌ای که در منطقه‌ای برف‌گیر ساخته می‌شود، نیاز به رفترهایی با تحمل بار بیشتر دارد.
• شرایط محیطی: شرایط جوی منطقه، از جمله بادهای شدید، رطوبت، و دما، در انتخاب متریال و طراحی رفتر بسیار تاثیرگذار است. استفاده از رفترهای مقاوم به زنگ‌زدگی در مناطق مرطوب ضروری است.
• نوع بارگذاری: نوع بارهایی که رفتر باید تحمل کند (از جمله بار سقف، جرثقیل‌ها، و تجهیزات سنگین) به طور مستقیم در طراحی و انتخاب رفتر تاثیر دارد.

راهکارهای بهبود بهره‌وری

برای افزایش بهره‌وری در استفاده از رفتر سوله و کاهش هزینه‌ها، رعایت نکات زیر بسیار مفید است:

طراحی بهینه با نرم‌افزارهای پیشرفته

استفاده از نرم‌افزارهای مهندسی مانند Tekla Structures و AutoCAD به طراحان کمک می‌کند تا رفترهایی با استحکام بالا و کمترین میزان مواد اولیه طراحی کنند. این امر نه تنها بهره‌وری را افزایش می‌دهد، بلکه هزینه‌های کلی پروژه را نیز کاهش می‌دهد.

استفاده از متریال مدرن

به‌کارگیری فولاد گالوانیزه یا آلیاژهای مقاوم به زنگ‌زدگی، علاوه بر افزایش طول عمر رفتر، هزینه‌های تعمیر و نگهداری را به طور چشمگیری کاهش می‌دهد. همچنین، این مواد برای پروژه‌هایی که نیاز به رفترهای سبک دارند بسیار مناسب هستند.

نظارت و اجرای دقیق

بهره‌وری تنها در طراحی مناسب خلاصه نمی‌شود. اجرای صحیح و نظارت بر نصب رفترها برای اطمینان از عملکرد بهینه سازه بسیار اهمیت دارد. تیم‌های اجرایی ماهر می‌توانند با کاهش خطاها، زمان پروژه را کوتاه کرده و هزینه‌ها را کاهش دهند.

نتیجه‌گیری

رفتر سوله یکی از اجزای حیاتی در طراحی و ساخت سازه‌های صنعتی و تجاری است که انتخاب و اجرای صحیح آن می‌تواند تأثیر مستقیمی بر ایمنی، استحکام، و بهره‌وری سازه داشته باشد. در این مقاله، به طور جامع به تعریف رفتر، اجزای مرتبط، انواع مختلف آن، و اصول طراحی و نصب پرداخته شد. همچنین، راهکارهایی برای بهبود بهره‌وری و کاهش هزینه‌ها ارائه شد تا سازندگان و پیمانکاران بتوانند بهترین تصمیم‌ها را برای پروژه‌های خود بگیرند.

مهم‌ترین نکته‌ای که باید به خاطر داشت این است که انتخاب رفتر مناسب نیازمند تحلیل دقیق نیازهای پروژه، شرایط محیطی، و نوع بارگذاری است. استفاده از متخصصان حرفه‌ای و نرم‌افزارهای پیشرفته در طراحی و اجرای رفتر می‌تواند تضمین‌کننده کیفیت نهایی سازه باشد.

با رعایت نکات ارائه‌شده در این مقاله، می‌توانید سازه‌هایی استاندارد، پایدار، و اقتصادی طراحی کنید که در برابر چالش‌های محیطی و عملکردی مقاوم باشند. برای مشاوره و خدمات بیشتر، با تیم‌های تخصصی طراحی و ساخت سوله در ارتباط باشید تا با اطمینان بیشتری پروژه خود را پیش ببرید.
