سازه نگهبان خرپایی یکی از پرکاربردترین روش‌های پایدارسازی گود در پروژه‌های عمرانی شهری است که با استفاده از اعضای فلزی مثلثی‌شکل، فشار جانبی خاک را مهار می‌کند. این سیستم به دلیل ایمنی بالا و امکان اجرا در فضاهای محدود، انتخاب رایجی برای مهندسان و پیمانکاران محسوب می‌شود.
ما در تاورلند علاوه بر ساخت اسکلت فلزی و سوله خرپایی، خدمات مشاوره در مورد طراحی انواع سوله را ارائه می دهیم. کافیست با ما تماس بگیرید.

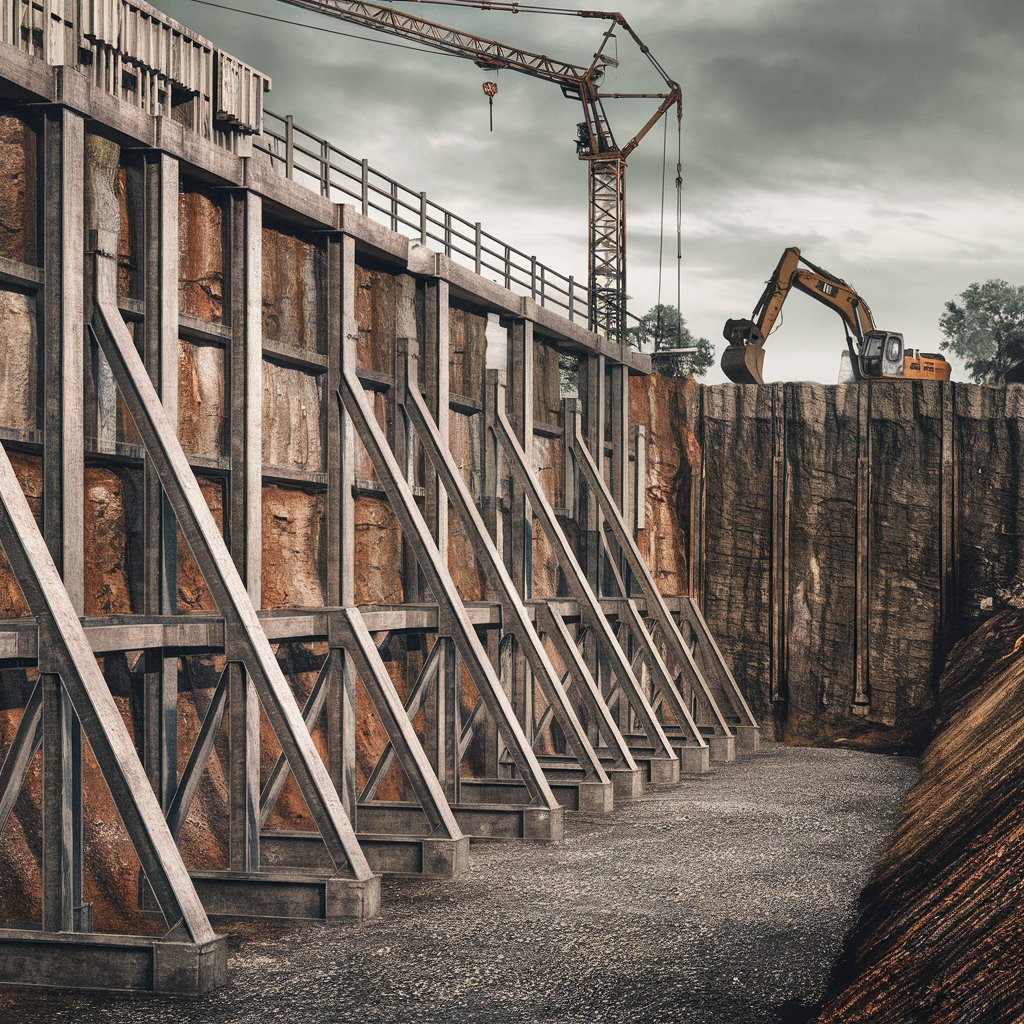

سازه نگهبان خرپایی چیست؟

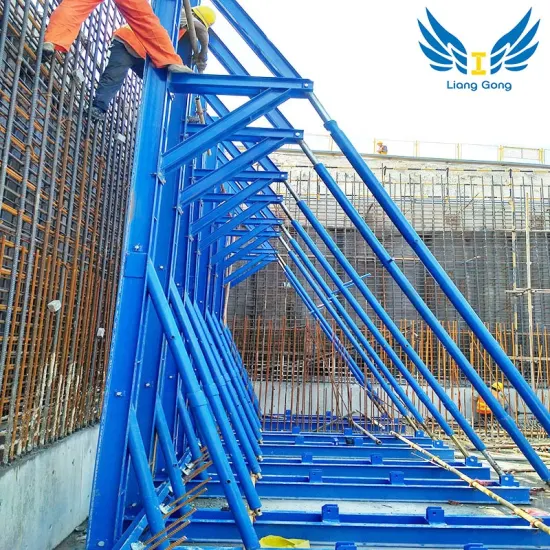

سازه نگهبان خرپایی یکی از مهم‌ترین و پرکاربردترین روش‌های پایدارسازی گود در پروژه‌های عمرانی است که به‌ویژه در مناطق شهری با تراکم بالا کاربرد فراوان دارد. در این روش، اعضای فولادی به‌صورت مثلثی (خرپا) در کنار هم قرار می‌گیرند تا فشار جانبی خاک و بارهای وارد بر دیواره‌ی گود را مهار کنند. استفاده از این سیستم نه‌تنها امنیت ساختمان‌های مجاور را تضمین می‌کند بلکه در شرایطی که فضای محدودی برای عملیات اجرایی وجود دارد، بهترین انتخاب به شمار می‌رود.
اجزای اصلی سازه نگهبان خرپایی عبارتند از:
- عضو قائم (ستون‌های فلزی): برای انتقال بار به عمق زمین و ایجاد تکیه‌گاه اولیه.
- عضو مایل: ایجاد تعادل و مقابله با رانش خاک از طریق نیروی فشاری.
- فونداسیون یا پاشنه عضو مایل: انتقال بار عضو مایل به بستر زمین.
- شناژ یا کلاف افقی: جهت یکپارچگی بیشتر و اتصال اجزا.
- اعضای قطری و افقی خرپا: برای افزایش سختی سازه و توزیع بهتر نیروها.
این ترکیب باعث می‌شود سازه نگهبان خرپایی یک سیستم مطمئن، پایدار و متناسب با پروژه‌های گودبرداری عمیق در محیط‌های شهری باشد.
برای آشنایی کامل با این سیستم پشتیبانی توصیه می شود ویدئوی زیر را با دقت و حوصله تماشا کنید:
مزایا و معایب استفاده از سازه نگهبان خرپایی
سازه نگهبان خرپایی به دلیل ساختار ساده و انعطاف‌پذیرش، در پروژه‌های شهری کاربرد زیادی دارد. از مهم‌ترین مزایای آن می‌توان به سهولت اجرا، امکان بازیافت مقاطع فولادی پس از پایان کار و تطابق با شرایط محدود فضا در گودهای شهری اشاره کرد. این ویژگی‌ها باعث می‌شوند که پیمانکاران در بسیاری از پروژه‌ها، این روش را به سایر گزینه‌ها ترجیح دهند.
در کنار این مزایا، محدودیت‌هایی هم وجود دارد. اجرای خرپایی زمان‌بر است و به دلیل اشغال بخشی از فضای داخلی گود، در پروژه‌های کوچک یا متراکم مشکل‌ساز می‌شود. همچنین هزینه اجرای آن به‌ویژه در عمق‌های زیاد، بالاتر از برخی روش‌های دیگر پایدارسازی است. این موارد باید هنگام انتخاب روش، به‌دقت در نظر گرفته شوند.
سوالات متداول در مورد سازه نگهبان خرپایی
چه عواملی بر انتخاب نوع پروفیل‌های فولادی در خرپا تأثیر می‌گذارد؟
نوع پروفیل‌های فولادی که برای ساخت خرپا استفاده می‌شوند، به عواملی چون وزن بارهای وارد بر سازه، دهانه سوله، شرایط محیطی، و نیاز‌های خاص پروژه بستگی دارد. پروفیل‌های IPE و HEB برای دهانه‌های بزرگ و بارهای سنگین انتخاب می‌شوند و در برخی موارد نیاز به پروفیل‌های سنگین‌تر یا با مقاومت بیشتر وجود دارد.
آیا امکان تقویت سازه خرپایی پس از اتمام پروژه وجود دارد؟
بله، در صورت نیاز به تقویت سازه خرپایی پس از اتمام پروژه، می‌توان با استفاده از تکنیک‌هایی مانند افزودن مهاربند‌ها یا جوشکاری مجدد اعضای خرپا به تقویت ساختار پرداخت. این روش‌ها می‌توانند به افزایش مقاومت سازه در برابر بارهای اضافی یا تغییرات احتمالی محیط کمک کنند.
چه نوع پوشش‌هایی برای افزایش مقاومت خرپا در برابر خوردگی توصیه می‌شود؟
برای محافظت از خرپا‌های فلزی در برابر خوردگی، به‌ویژه در مناطق با رطوبت بالا، استفاده از پوشش‌های گالوانیزه، رنگ‌های مقاوم در برابر خوردگی یا پوشش‌های اپوکسی توصیه می‌شود. این پوشش‌ها به افزایش طول عمر خرپا و کاهش هزینه‌های نگهداری کمک می‌کنند.

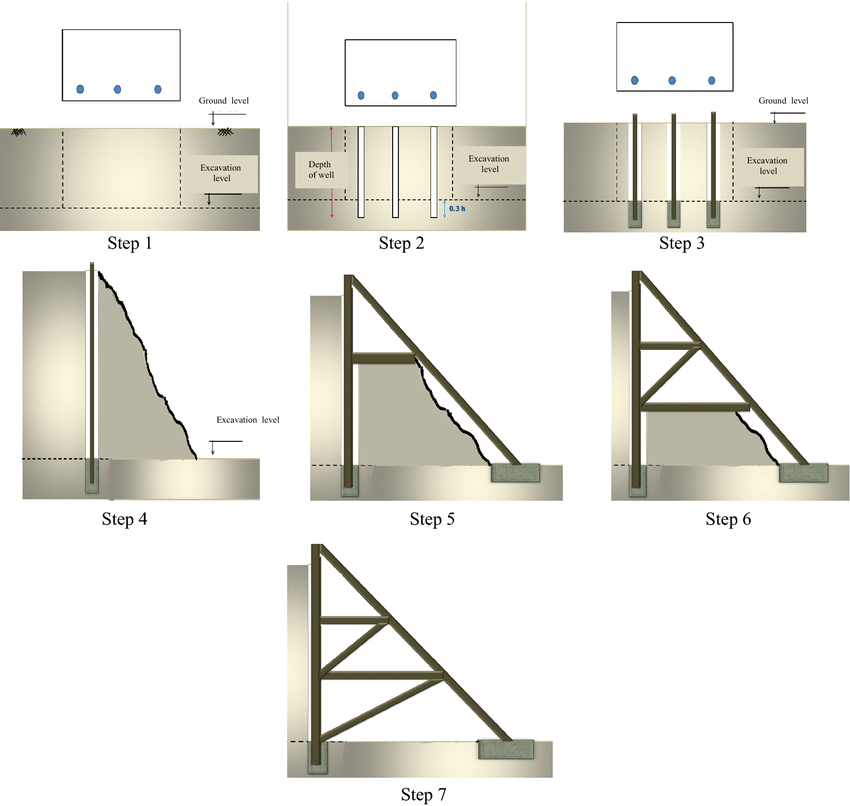

روش‌های اجرای سازه نگهبان خرپایی
اجرای سازه نگهبان خرپایی معمولاً طی مراحل زیر انجام می‌شود:
- حفاری چاهک‌ها برای اعضای قائم: ابتدا چاهک‌هایی با عمق برابر با عمق گود و مقداری بیشتر برای ایجاد پایه‌های خرپا حفاری می‌شوند. این چاهک‌ها در مجاورت دیواره گود قرار دارند و نقش اصلی در تثبیت اعضای قائم خرپا دارند.
- نصب اعضای قائم: پس از حفاری چاهک‌ها، اعضای قائم خرپا که معمولاً از پروفیل‌های فولادی (مثل IPE دوبل) تشکیل می‌شوند، داخل چاهک‌ها قرار داده شده و سپس بتن‌ریزی انجام می‌شود تا این اعضا در محل خود ثابت شوند.
- نصب اعضای مایل و افقی: بعد از نصب اعضای قائم، نوبت به نصب اعضای مایل می‌رسد. این اعضا از یک سو به فونداسیون و از سوی دیگر به اعضای قائم متصل می‌شوند تا یک ساختار مثلثی شکل ایجاد کنند. پس از آن، اعضای افقی خرپا نصب می‌شوند که وظیفه توزیع یکنواخت نیروها و فشار‌های وارد بر سازه را بر عهده دارند.
- پایداری نهایی با شاتکریت و مش‌بندی: در انتهای کار، بین اعضای خرپا از مش و بتن پاشی (شاتکریت) استفاده می‌شود تا مقاومت نهایی دیواره گود تضمین شود.
اجرای صحیح و اصولی هر یک از این مراحل تضمین می‌کند که سازه نگهبان خرپایی به درستی کار کرده و از ریزش و جابجایی خاک جلوگیری شود.
مقایسه سازه خرپایی با روش‌های نیلینگ و انکراژ
سازه خرپایی یکی از روش‌های مرسوم در پایداری گودهای ساختمانی است، اما روش‌های دیگری نیز مانند نیلینگ و انکراژ وجود دارند که هر کدام دارای مزایا و معایب خاص خود هستند.
- نیلینگ: در روش نیلینگ، میخ‌های فولادی به طور مستقیم به دیواره‌های گود کوبیده می‌شوند تا خاک را پایدار نگه دارند. این روش برای گودهای عمیق و خاک‌های نرم مناسب است و به دلیل سادگی در اجرا، معمولاً هزینه کمتری نسبت به خرپا دارد. اما یکی از معایب نیلینگ این است که در گودهای بزرگ ممکن است نیاز به تجهیزات پیچیده‌تری داشته باشد.
- انکراژ: روش انکراژ نیز شباهت زیادی به نیلینگ دارد، با این تفاوت که از کابل‌های پیش‌تنیده استفاده می‌شود. این روش برای پایداری دیواره‌های گود در پروژه‌های بزرگ‌تر و پیچیده‌تر مناسب است. انکراژ به دلیل نیروی پیش‌تنیدگی، پایداری بیشتری در برابر نیرو‌های جانبی ایجاد می‌کند اما به هزینه‌های بالاتری نیاز دارد.
در مقایسه، سازه خرپایی به دلیل قابلیت استفاده در گودهای کم‌عمق و ساختمان‌های شهری محبوب‌تر است و نیاز به ورود به حریم ملک مجاور ندارد. همچنین، خرپا انعطاف بیشتری در اجرا دارد و می‌تواند با کمترین هزینه برای گودبرداری‌های کوچک استفاده شود.
قیمت سازه نگهبان خرپایی
قیمت سازه نگهبان خرپایی به عوامل متعددی مانند عمق گود، نوع و مقاومت خاک، ابعاد و نوع مقاطع فولادی (IPE یا IPB)، میزان مصالح مصرفی و هزینه‌های اجرایی بستگی دارد. در مقایسه با روش‌هایی مثل دیوار دیافراگمی یا نیلینگ، خرپایی معمولاً هزینه اولیه بیشتری دارد اما در پروژه‌های شهری با شرایط خاص، به دلیل ایمنی و کارایی بالا همچنان انتخاب مناسبی محسوب می‌شود.
سخن آخر
در جمع‌بندی می‌توان گفت انتخاب پیمانکار متخصص برای اجرای سازه نگهبان خرپایی، مهم‌ترین عامل در تضمین ایمنی و کیفیت پروژه است. طراحی این سازه باید با بهره‌گیری از نرم‌افزارهای تخصصی و روش‌های اصولی انجام شود تا پایداری گود و ساختمان‌های مجاور حفظ شود. همچنین در تمام مراحل لازم است میان کنترل هزینه‌ها و رعایت ایمنی تعادل برقرار شود تا اجرای پروژه هم اقتصادی باشد و هم مطمئن.
