ساخت سوله با تیرآهن یکی از مطمئن‌ترین و اقتصادی‌ترین روش‌ها برای ایجاد سازه‌های صنعتی، انبارها و کارگاه‌هاست. این نوع سوله به دلیل مقاومت بالا، سرعت نصب و امکان طراحی متنوع، میان پیمانکاران و مهندسان محبوبیت دارد. در اجرای آن، تیرآهن‌های IPE یا هاش به‌عنوان ستون و رفتر به‌کار می‌روند تا سازه‌ای مستحکم و بادوام ایجاد شود. اگر هدف، سوله‌ای ایمن، سبک و کم‌هزینه باشد، انتخاب صحیح مقاطع تیرآهن و اجرای دقیق فونداسیون، نقش اصلی را در موفقیت پروژه دارد.
جهت دریافت مشاوره همین حالا با ما تماس بگیرید
مشاوره و استعلام قیمت
سازه‌های فلزی، اسکلت فلزی، ساخت سوله
مشاوره تخصصی
مراحل ساخت سازه‌های فلزی
معرفی سوله تیرآهنی و تفاوت آن با سایر انواع سوله
ا سوله تیرآهنی به سازه‌ای گفته می‌شود که اعضای اصلی آن شامل ستون، تیر و قاب‌ها از تیرآهن‌های نوردشده (IPE، IPB یا INP) ساخته شده‌اند. این نوع سوله‌ها معمولاً در پروژه‌هایی استفاده می‌شوند که سرعت اجرا، قابلیت تغییر کاربری و دوام بالا اهمیت دارد. تفاوت این سوله با سایر انواع به شرح زیر است:
| نوع سوله | مصالح اصلی | مزیت‌ها | محدودیت‌ها |
| سوله تیرآهنی | تیرآهن IPE، IPB | دوام بالا، اجرای سریع، تعمیر آسان | محدودیت در دهانه‌های خیلی بزرگ |
| سوله تیرورقی | ورق فولادی جوش‌شده | استحکام زیاد، مناسب برای دهانه بزرگ | هزینه بالاتر، نیاز به جوشکاری دقیق |
| سوله خرپایی | پروفیل سبک و میلگرد | وزن کم، انعطاف در طراحی | ضعف در برابر بار برف سنگین |

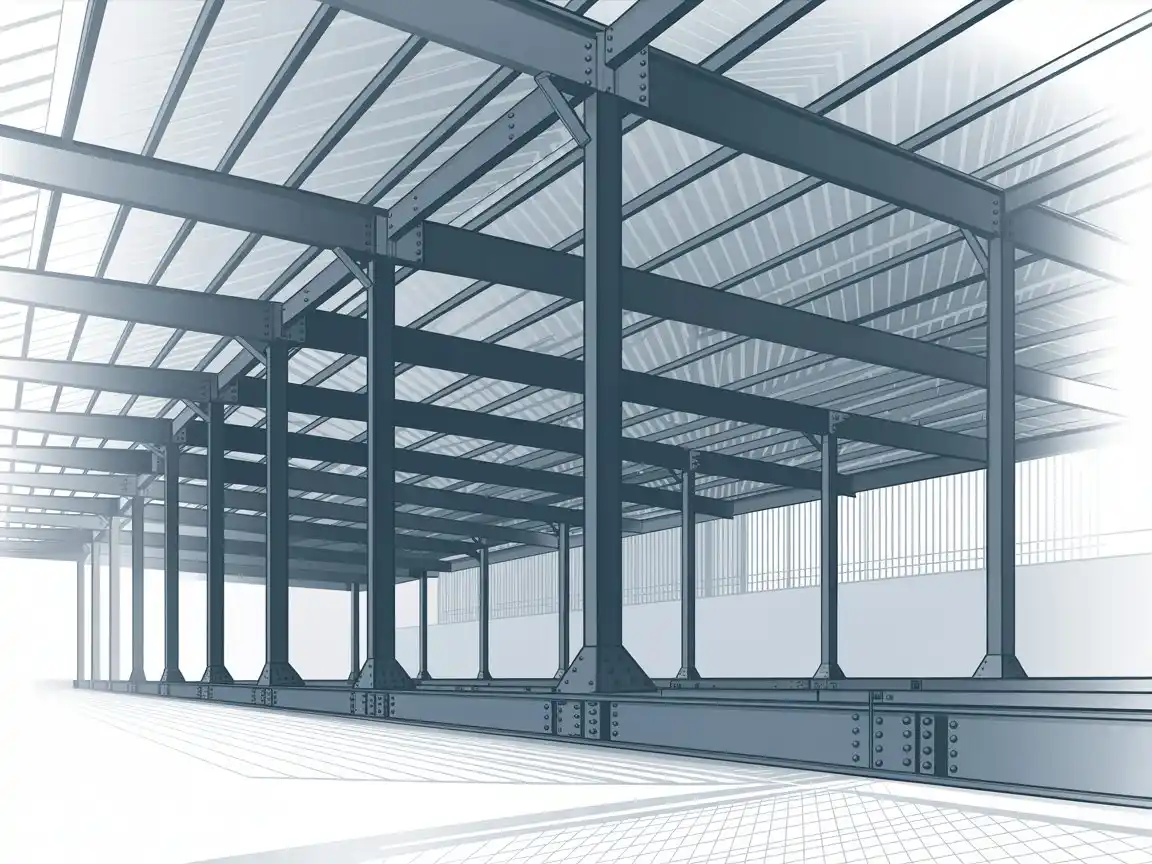

اجزای اصلی سوله ساخته‌شده با تیرآهن
سوله صنعتی ساخته شده با تیرآهن از چند جزء اصلی تشکیل می‌شود که هرکدام نقشی حیاتی در پایداری و عملکرد سازه دارند:
- رفترها (تیرهای شیب‌دار): تیرهای موربی هستند که قاب اصلی سوله را تشکیل می‌دهند و بار سقف، برف و باد را تحمل می‌کنند. اغلب از تیرآهن دوبل IPE برای افزایش مقاومت خمشی استفاده می‌شود.
- پرلین‌ها: تیرهای افقی سبک (از نوع Z یا نبشی) هستند که روی رفترها قرار می‌گیرند و پوشش سقف را نگه می‌دارند.
- فونداسیون: وظیفه انتقال نیرو به زمین را دارد و با بولت مهاری و صفحه‌ستون به ستون‌ها متصل می‌شود.
- مهاربندها: برای جلوگیری از تغییر شکل جانبی، در دیواره‌ها و سقف از مهاربند فولادی استفاده می‌شود که نیروهای باد و زلزله را کنترل می‌کند.
- پوشش سقف و دیوار: پوشش بیرونی معمولاً از ساندویچ‌پنل یا ورق گالوانیزه انتخاب می‌شود. ساندویچ‌پنل برای سوله‌های صنعتی عایق‌تر است و ورق گالوانیزه گزینه‌ای اقتصادی‌تر محسوب می‌شود.استفاده از فلاشینگ سقف سوله نیز برای جلوگیری از نفوذ آب توصیه می‌شود.
نقشه سوله با تیرآهن چیست و شامل چه بخش‌هایی است؟
نقشه سوله با تیرآهن در واقع زبان مهندسی پروژه است؛ سندی که تمام جزئیات طراحی، ابعاد، اتصالات و نوع مقاطع را مشخص می‌کند. بدون نقشه دقیق، ساخت سوله می‌تواند پرهزینه و حتی خطرناک باشد. انواع نقشه‌های مورد نیاز در سوله تیرآهنی عبارتند از:
- نقشه معماری: شامل موقعیت سوله، ابعاد دهانه، ارتفاع تاج و دیواره‌ها، محل درها و پنجره‌ها و مسیرهای تردد.
- نقشه سازه‌ای: نوع تیرآهن‌ها، اتصالات جوشی یا پیچی، محل مهاربندها و جزئیات فونداسیون مشخص می‌شود. معمولاً با نرم‌افزارهایی مانند AutoCAD، SAP2000 یا Tekla Structures طراحی می‌شود.
- نقشه اجرایی: شامل ابعاد دقیق برش، سوراخ‌کاری و محل جوش‌هاست و در کارگاه ساخت تیرآهن‌ها استفاده می‌شود.
مراحل طراحی و ساخت سوله با تیرآهن (گام‌به‌گام)
ساخت سوله تیرآهنی یک فرآیند مهندسی دقیق است که از طراحی تا نصب باید طبق استاندارد و محاسبات انجام شود. در ادامه، مراحل کلیدی این فرآیند را مرور می‌کنیم:
مرحله ۱: انتخاب محل و تعیین کاربری
پیش از هر چیز باید مشخص شود سوله برای چه منظوری ساخته می‌شود؛ صنعتی، دامداری، انبار یا سوله ورزشی. محل نصب باید از نظر جهت باد، نوع خاک، سطح آب زیرزمینی و دسترسی ماشین‌آلات بررسی شود.
مرحله ۲: طراحی اولیه و محاسبات بار
در این مرحله مهندس سازه، بار مرده، بار زنده، باد و برف را محاسبه کرده و بر اساس آن، ابعاد تیرآهن‌ها را تعیین می‌کند. نرم‌افزارهایی مانند SAP2000، ETABS یا STAAD Pro برای تحلیل قاب و تعیین مقاطع به کار می‌روند.
مرحله ۳: طراحی فونداسیون
پس از محاسبه بارها، نوع فونداسیون انتخاب می‌شود. معمولاً از فونداسیون منفرد (Pad Footing) استفاده می‌شود که با صفحه‌ستون و بولت‌های مهاری، ستون را به بتن متصل می‌کند.
مرحله ۴: ساخت و آماده‌سازی قطعات در کارگاه
در کارگاه، تیرآهن‌ها بر اساس نقشه اجرایی برش، سوراخ‌کاری و مونتاژ می‌شوند. جوش‌ها باید طبق استاندارد AWS D1.1 انجام شوند تا اتصالات تحمل بارهای دینامیکی را داشته باشند.

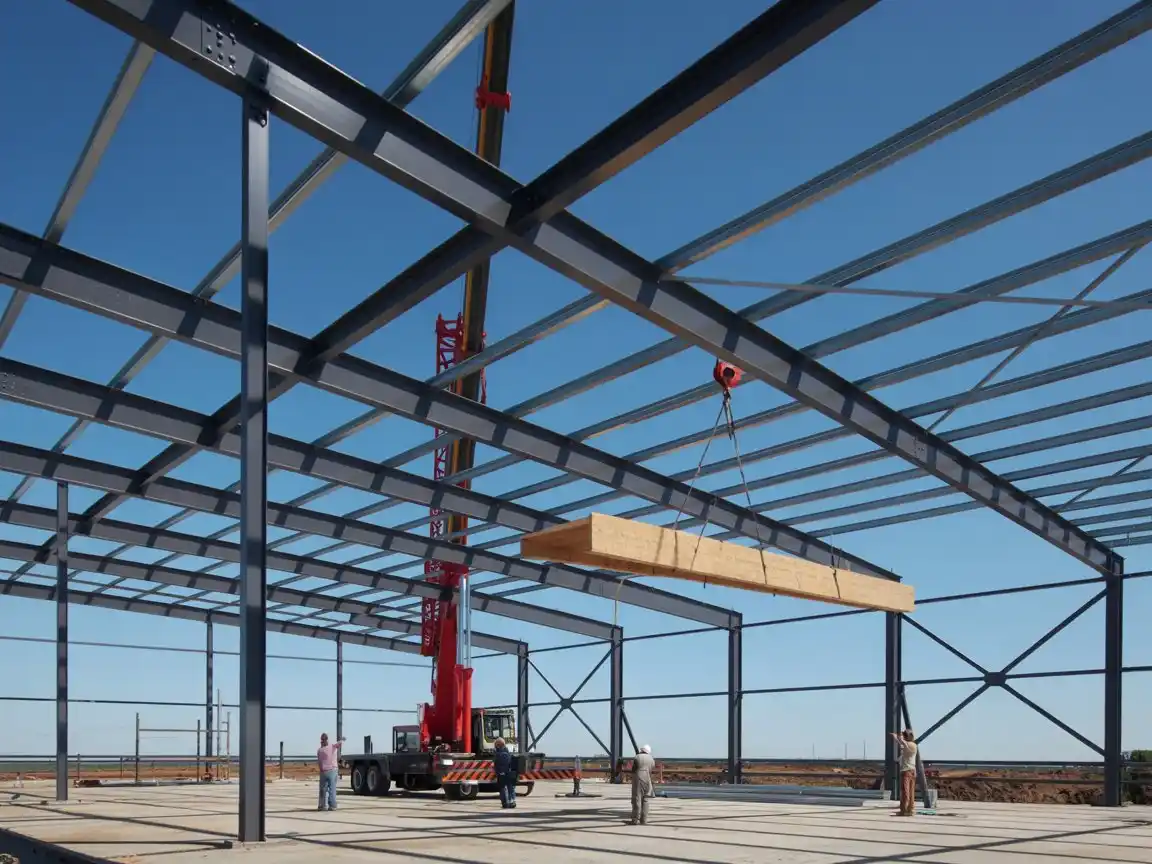

مرحله ۵: نصب در محل
در این مرحله ستون‌ها با جرثقیل نصب شده و رفترها روی آن‌ها قرار می‌گیرند. سپس پرلین‌ها و مهاربندها اضافه می‌شوند. در پایان، پوشش سقف و دیواره‌ها نصب و عملیات نهایی شامل رنگ‌آمیزی و تست نهایی انجام می‌شود.
مرحله ۶: کنترل کیفیت و بازرسی
تمام اجزا باید با نقشه تطبیق داده شوند؛ از تراز بودن ستون‌ها تا کیفیت جوش‌ها. در برخی پروژه‌ها از تست غیرمخرب (NDT) برای کنترل جوش‌ها استفاده می‌شود.

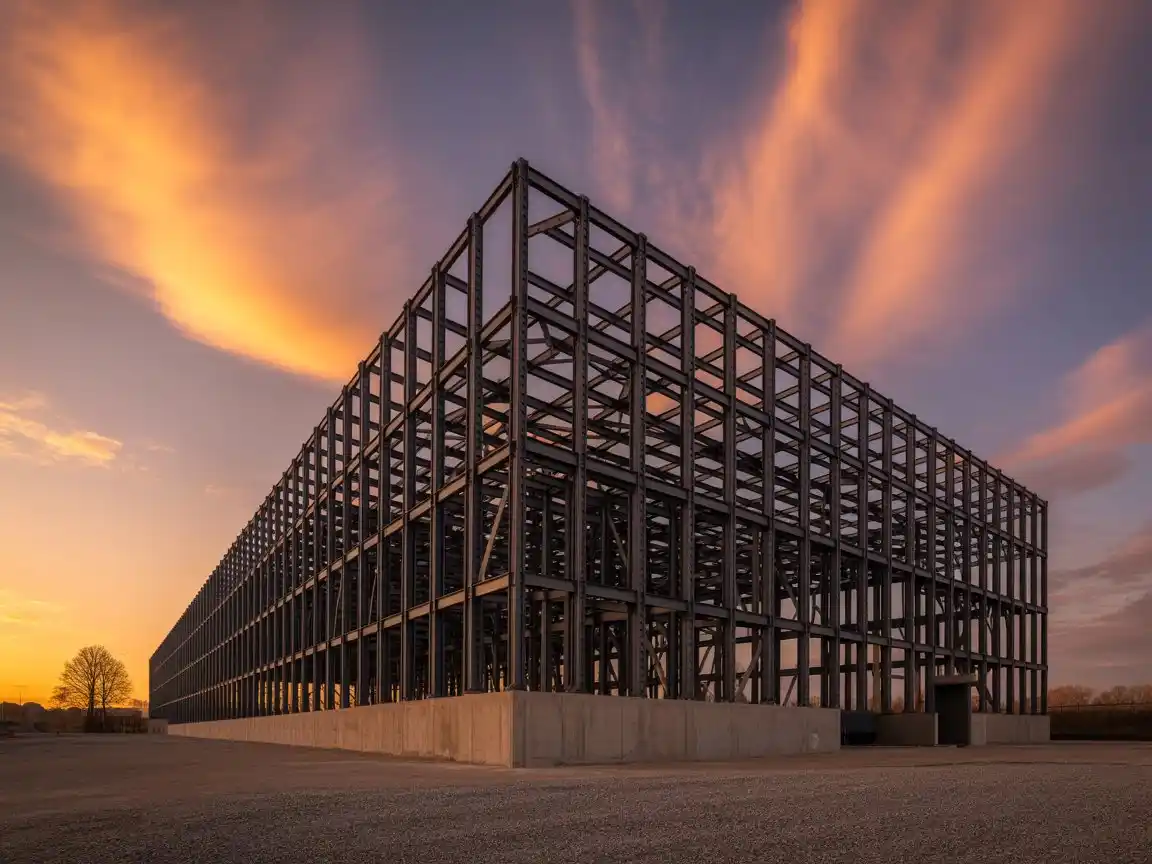

کاربردهای سوله‌های ساخته شده با تیرآهن
سوله تیرآهنی به‌دلیل استحکام، سهولت اجرا و هزینه مناسب، در طیف وسیعی از پروژه‌ها به‌کار می‌رود. این نوع سازه برای هر فضایی که نیاز به دهانه باز و بدون ستون دارد، ازجمله موراد زیر، گزینه‌ای ایده‌آل است.
- صنعتی: کارخانه‌ها، کارگاه‌ها و انبارهای تولیدی.
- کشاورزی: دامداری، مرغداری و انبار علوفه.
- ورزشی: سالن‌های چندمنظوره و نمایشگاه‌ها.
- تجاری: انبار کالا، پارکینگ و مراکز لجستیکی.
در بخش کشاورزی یا ورزشی مدل‌هایی چون سوله قوسی و سوله UBM نیز انتخاب می‌شوند.
سایت steelstructureworld پیش‌بینی می‌کند که: ” در آینده، با افزایش نیازهای مردم به کیفیت زندگی، کاربرد سوله‌های سازه فولادی گسترده‌تر و گسترده‌تر خواهد شد. در عین حال، طراحی سوله‌های تیر فولادی متنوع‌تر و متنوع‌تر خواهد شد و فرصت‌های توسعه بیشتری را به همراه خواهد داشت.”

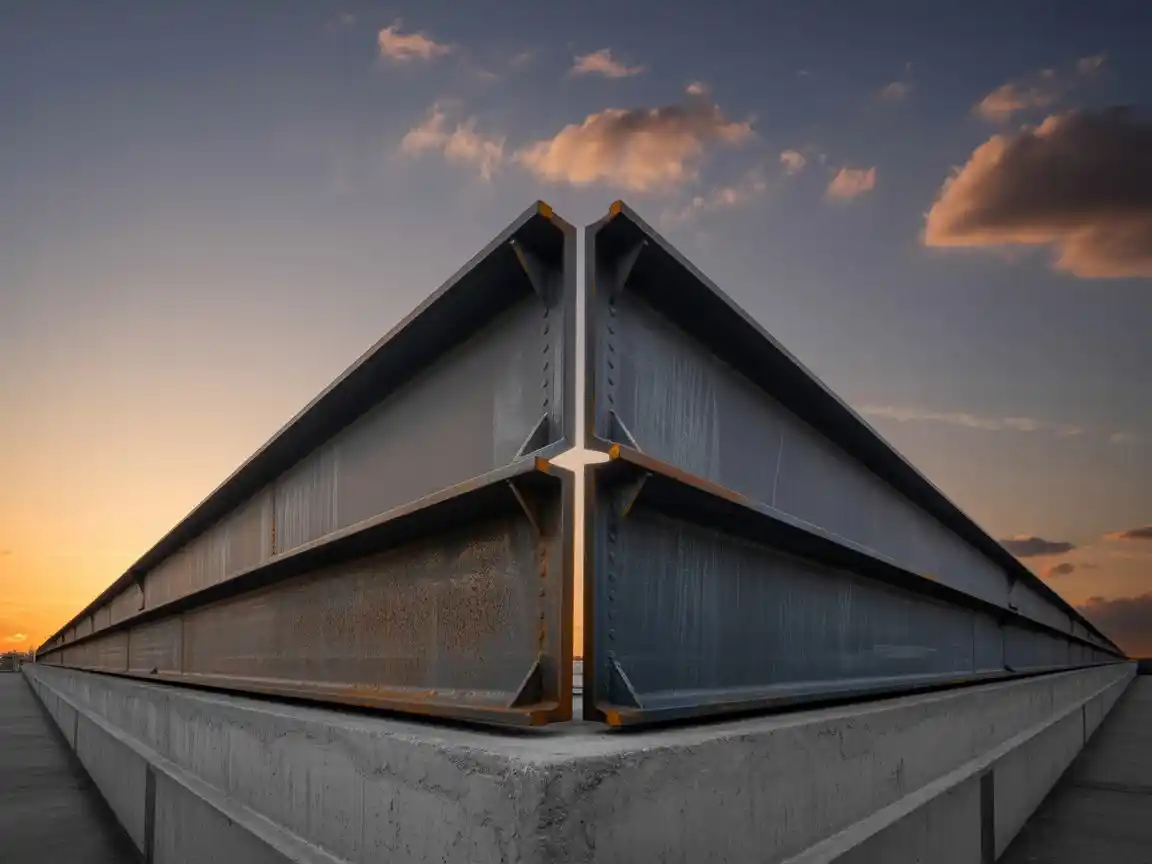

انتخاب تیرآهن مناسب برای سوله؛ از IPE تا هاش
در طراحی و اجرای سوله تیرآهنی، نوع تیرآهن بر مقاومت، وزن و هزینه ساخت تأثیر مستقیم دارد. انتخاب درست، هم امنیت سازه را افزایش می‌دهد و هم هزینه فولاد مصرفی را کاهش می‌دهد.
| ویژگی‌ها | IPE (استاندارد) | IPB / HEB (هاش) | INP (بال نازک)) |
| شکل مقطع | I معمولی | H پهن | I با بال باریک |
| مقاومت خمشی | متوسط | زیاد | کم |
| وزن سازه | متعادل | سنگین‌تر | سبک |
| کاربرد | ستون‌ها و رفترهای دهانه ۱۵ تا ۲۵ متر | دهانه‌های بزرگ‌تر از ۲۵ متر یا بارهای سنگین | اجزای فرعی و سوله‌های سبک |
| مزایا | در دسترس، اقتصادی، نصب آسان | مقاومت بالا، پایداری جانبی عالی | سبک و ارزان |
| محدودیت‌ها | محدود در دهانه‌های خیلی بزرگ | هزینه بیشتر و وزن بالاتر | مقاومت کم در خمش و برش |
نکات اجرایی مهم در ساخت سوله تیرآهنی
کیفیت اجرای سوله تیرآهنی تعیین‌کننده دوام و ایمنی آن است. رعایت چند نکته ساده اما حیاتی زیر می‌تواند از بروز خطاهای پرهزینه جلوگیری کند:
- تراز فونداسیون: سطح باید دقیق و صاف باشد؛ استفاده از شابلون فلزی خطا را نصف می‌کند.
- اتصالات استاندارد: جوشکاری طبق AWS D1 و پیچ‌های Grade 8.8 یا ۱۰.۹ الزامی است.
- نصب قاب‌ها: در حین اجرا، مهاربندی موقت مانع واژگونی قاب می‌شود.
- پوشش سقف: استفاده از ساندویچ‌پنل یا ورق گالوانیزه ضدنشت، دوام سازه را بالا می‌برد.
- کنترل نهایی: تراز ستون‌ها و کیفیت جوش‌ها باید پیش از تحویل پروژه بررسی شود.
بررسی هزینه ساخت سوله با تیرآهن
هزینه نهایی ساخت سوله تیرآهنی معمولاً بر اساس وزن فولاد مصرفی یا متراژ زیربنا محاسبه می‌شود. اما در واقعیت، چند عامل کلیدی هستند که بیشترین تأثیر را بر بودجه پروژه دارند:
- نوع تیرآهن: IPE اقتصادی‌تر است، IPB برای دهانه‌های بزرگ‌تر مقاوم‌تر ولی گران‌تر است.
- ابعاد سوله: افزایش دهانه و ارتفاع، مصرف فولاد و هزینه را بالا می‌برد.
- نوع فونداسیون: خاک ضعیف و فونداسیون عمیق‌تر، هزینه بتن و میلگرد را افزایش می‌دهد.
- پوشش سقف و دیوار: ساندویچ‌پنل بادوام‌تر اما گران‌تر از ورق گالوانیزه است.
- اتصالات: نوع پیچی سریع‌تر و دقیق‌تر، اما پرهزینه‌تر از جوشی است.
- دستمزد و حمل‌ونقل: فاصله از کارگاه و نرخ نیروی کار، هزینه کلی را تغییر می‌دهد.
- پوشش ضدزنگ: رنگ و ضدزنگ صنعتی حدود ۲ تا ۵٪ هزینه کل را شامل می‌شود.
اشتباهات رایج در طراحی و ساخت سوله با تیرآهن
حتی در پروژه‌های بزرگ، برخی خطاهای تکراری در طراحی و اجرای سوله‌های تیرآهنی دیده می‌شود که می‌تواند باعث افزایش هزینه، کاهش عمر مفید و حتی خطر سازه‌ای شود. مهم‌ترین اشتباهات مهندسی و اجرایی عبارتند از:
- انتخاب نادرست تیرآهن: استفاده از تیرآهن ضعیف‌تر (مثلاً IPE به‌جای IPB در دهانه‌های بزرگ) موجب خمش بیش از حد و تغییر شکل قاب می‌شود.
- بی‌توجهی به بار باد و برف: در بسیاری از پروژه‌ها بارهای جانبی طبق مبحث ششم مقررات ملی به‌درستی محاسبه نمی‌شوند و این موضوع مستقیماً روی پایداری سازه اثر دارد.
- جوشکاری غیراستاندارد: جوش ضعیف یا بدون بازرسی مطابق AWS D1 می‌تواند باعث شکست در اتصالات اصلی شود.
- عدم تراز فونداسیون و صفحه‌ستون‌ها: فونداسیون نا‌تراز موجب کج‌شدن ستون‌ها و تمرکز تنش در محل اتصال می‌شود.
- طراحی بدون توجه به اقلیم منطقه: ضخامت ورق سقف، زاویه شیب رفترها و سیستم تهویه باید متناسب با شرایط آب‌و‌هوایی انتخاب شود.
- نبود هماهنگی بین نقشه‌کش و مجری: تفاوت میان نقشه اجرایی و واقعیت میدانی اغلب به تغییرات غیرایمن در حین ساخت منجر می‌شود.
جمع‌بندی
ساخت سوله با تیرآهن زمانی نتیجه‌ای مطمئن و اقتصادی دارد که طراحی، انتخاب مقاطع، اجرا و کنترل نهایی همگی طبق آیین‌نامه و نقشه دقیق انجام شوند. انتخاب درست بین تیرآهن IPE و هاش، تراز فونداسیون، جوشکاری استاندارد و رعایت بارهای واقعی، چهار ستون اصلی یک سوله ایمن‌اند. همکاری نزدیک میان مهندس طراح و مجری سوله‌ساز تضمین می‌کند که سازه نهایی هم مقاوم باشد، هم مقرون‌به‌صرفه. برای اجرای پروژه‌های مطمئن، همکاری با یک شرکت ساخت سوله معتبر اهمیت زیادی دارد. رعایت استانداردها و انتخاب صحیح تیرآهن، فونداسیون و زاویه سقف، کیفیت و دوام سازه را تضمین می‌کند.
سوالات متداول درباره ساخت سوله با تیرآهن
چه نوع تیرآهنی برای سوله مناسب‌تر است؟
انتخاب تیرآهن مناسب به دهانه، ارتفاع و نوع کاربری سوله بستگی دارد. برای دهانه‌های زیر ۲۵ متر معمولاً از تیرآهن IPE استفاده می‌شود چون وزن کمتر و قیمت مناسب‌تری دارد. اما در دهانه‌های بزرگ‌تر یا سوله‌های سنگین، تیرآهن IPB (هاش) به‌دلیل بال پهن‌تر و مقاومت خمشی بالاتر، گزینه‌ی بهتری است. در بخش‌های فرعی سوله نیز ممکن است از INP یا نبشی برای اجزای سبک‌تر استفاده شود.
نقشه سوله تیرآهنی شامل چه بخش‌هایی است؟
نقشه سوله تیرآهنی سه بخش اصلی دارد: نقشه معماری، نقشه سازه‌ای و نقشه اجرایی. نقشه معماری شامل ابعاد کلی، دهانه‌ها، ارتفاع و موقعیت درها و پنجره‌هاست. نقشه سازه‌ای جزئیات ستون‌ها، رفترها، مهاربندها و فونداسیون را مشخص می‌کند. نقشه اجرایی (Shop Drawing) نیز شامل اندازه دقیق برش تیرآهن‌ها، محل جوش‌ها و سوراخ‌کاری‌هاست. این سه نقشه باید هماهنگ باشند تا خطای اجرا به حداقل برسد.
هزینه ساخت هر متر سوله تیرآهنی چقدر است؟
هزینه ساخت سوله تیرآهنی به عوامل متعددی مثل نوع تیرآهن، دهانه، پوشش سقف و موقعیت پروژه بستگی دارد. به‌طور میانگین، در سال ۱۴۰۴ هزینه ساخت هر متر مربع سوله تیرآهنی بین ۳ تا ۸ میلیون تومان متغیر است. سوله‌های سبک با دهانه کوچک و پوشش ورق گالوانیزه ارزان‌ترند، در حالی‌که سوله‌های صنعتی سنگین با ساندویچ‌پنل و دهانه بزرگ‌تر، هزینه بیشتری دارند. طراحی مهندسی دقیق می‌تواند تا ۱۰٪ از هزینه نهایی بکاهد.
آیا سوله تیرآهنی قابل جابجایی است؟
بله، در صورتی که اتصالات سوله از نوع پیچی طراحی شده باشند، می‌توان سازه را باز و در محل دیگری دوباره نصب کرد. این ویژگی باعث شده سوله تیرآهنی برای پروژه‌های موقتی یا فضاهای قابل‌انتقال، مانند نمایشگاه‌ها و انبارهای فصلی، انتخابی هوشمندانه باشد. البته برای جابجایی، باید در زمان طراحی اولیه پیش‌بینی لازم انجام شود تا در هنگام باز و بسته کردن، به اتصالات یا تیرآهن‌ها آسیبی نرسد.
عمر مفید سوله تیرآهنی چقدر است؟
در صورت اجرای اصولی و استفاده از پوشش ضدزنگ، سوله تیرآهنی می‌تواند بیش از ۴۰ سال عمر مفید داشته باشد. استفاده از رنگ اپوکسی، رنگ پلی‌یورتان یا گالوانیزه گرم، مقاومت سازه را در برابر رطوبت و خوردگی افزایش می‌دهد. نگهداری دوره‌ای، تمیز کردن سقف و بررسی نقاط جوش یا پیچ‌ها، نقش مهمی در افزایش طول عمر سوله دارد.
آیا سوله تیرآهنی در برابر زلزله ایمن است؟
اگر طراحی و اجرای سوله مطابق آیین‌نامه زلزله ۲۸۰۰ ایران و مبحث دهم مقررات ملی ساختمان انجام شود، سوله تیرآهنی در برابر زلزله کاملاً ایمن است. مهاربندهای جانبی، اتصال صحیح ستون‌ها به فونداسیون و کنترل خمش تیرها، مهم‌ترین عوامل در پایداری سازه در زمان زلزله هستند. در مناطق زلزله‌خیز معمولاً از قاب‌های خمشی و مهاربند متقاطع استفاده می‌شود تا نیروی جانبی به‌صورت یکنواخت پخش شود.
تفاوت فونداسیون سوله سبک و سنگین چیست؟
در سوله‌های سبک، بار واردشده به زمین کمتر است، بنابراین فونداسیون عمق کمی دارد و از بتن با مقاومت پایین‌تر استفاده می‌شود. اما در سوله‌های سنگین صنعتی، به‌دلیل وزن بیشتر تیرآهن‌ها و بارهای وارده، فونداسیون باید عمیق‌تر، مقاوم‌تر و همراه با میلگردگذاری فشرده‌تر طراحی شود. انتخاب نوع فونداسیون کاملاً به دهانه، نوع خاک و بار طراحی بستگی دارد.
آیا می‌توان نقشه سوله را قبل از ساخت تغییر داد؟
بله، تا زمانی که فرآیند برش، سوراخ‌کاری و مونتاژ تیرآهن‌ها در کارگاه آغاز نشده باشد، می‌توان نقشه سوله را اصلاح کرد. این تغییرات معمولاً مربوط به ابعاد دهانه، محل درب‌ها، زاویه سقف یا نوع پوشش است. پس از شروع عملیات جوشکاری یا نصب ستون‌ها، تغییر نقشه باعث افزایش هزینه و زمان می‌شود، بنابراین بازبینی نهایی نقشه‌ها پیش از ساخت ضروری است.
