آشنایی کامل با اجزای سوله + تصاویر و نکات اجرایی

سوله نوعی سازه‌ی اغلب فلزی است که به دلیل دهانه بزرگ و مقاومت بالا، در صنایع مختلف مانند انبارها، کارخانه‌ها، سالن‌های ورزشی، دامداری و حتی مراکز تجاری کاربرد فراوان دارد. شناخت دقیق اجزای تشکیل دهنده سوله پیش از هرگونه ساخت یا خرید، از اهمیت ویژه‌ای برخوردار است؛ زیرا هر جزء سوله نقش مهمی در استحکام، پایداری و عملکرد نهایی سازه ایفا می‌کند.

ما در تاورلند کلیه ی خدمات مشاوره و ساخت سوله را ارائه می دهیم. کافیست با ما تماس بگیرید.

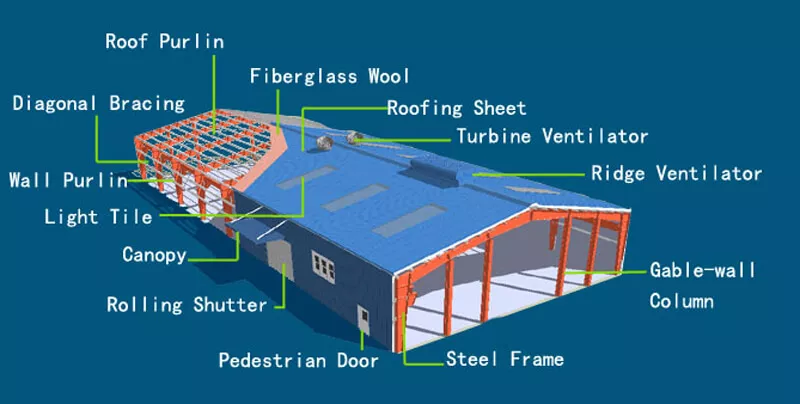

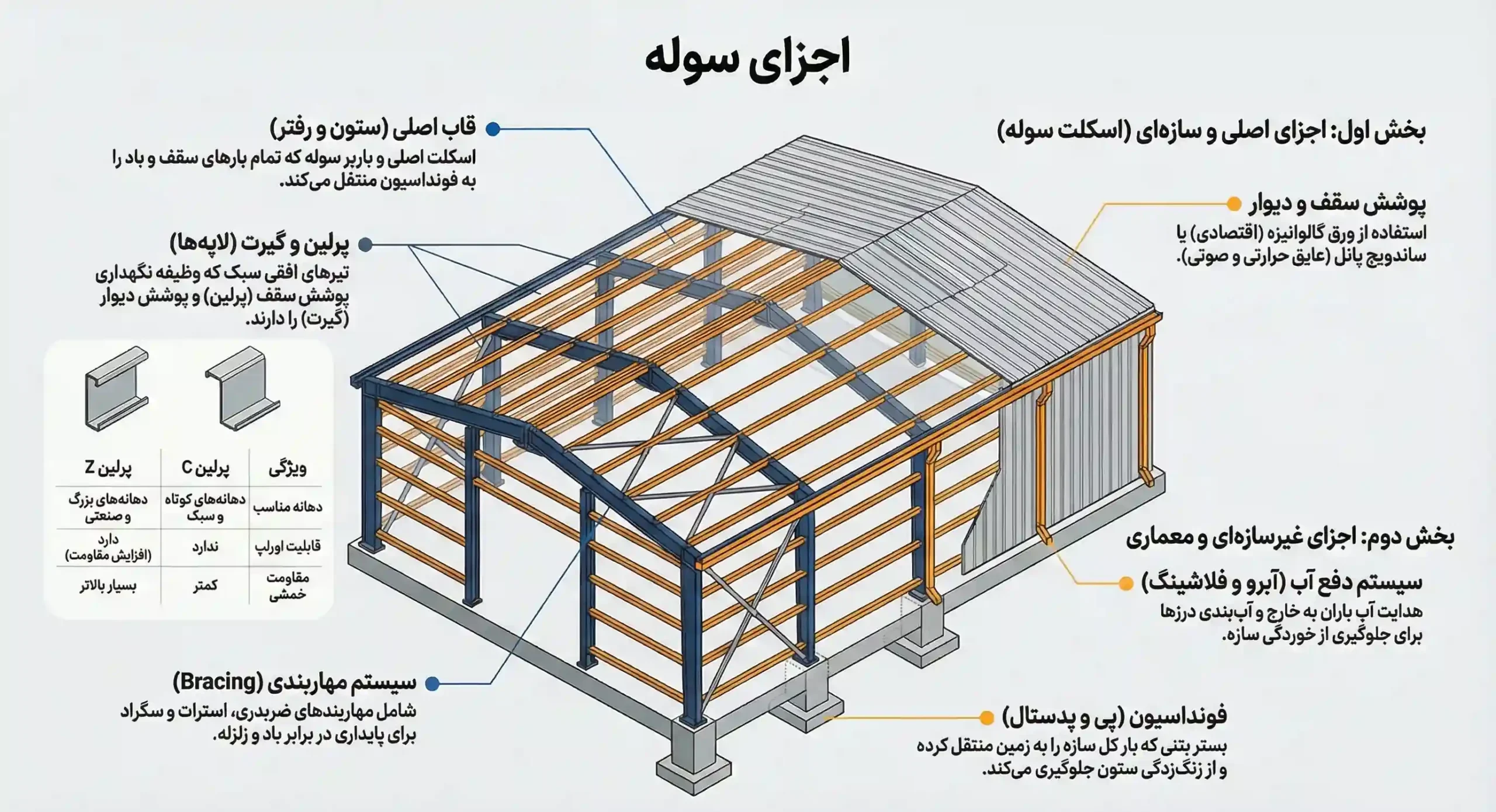

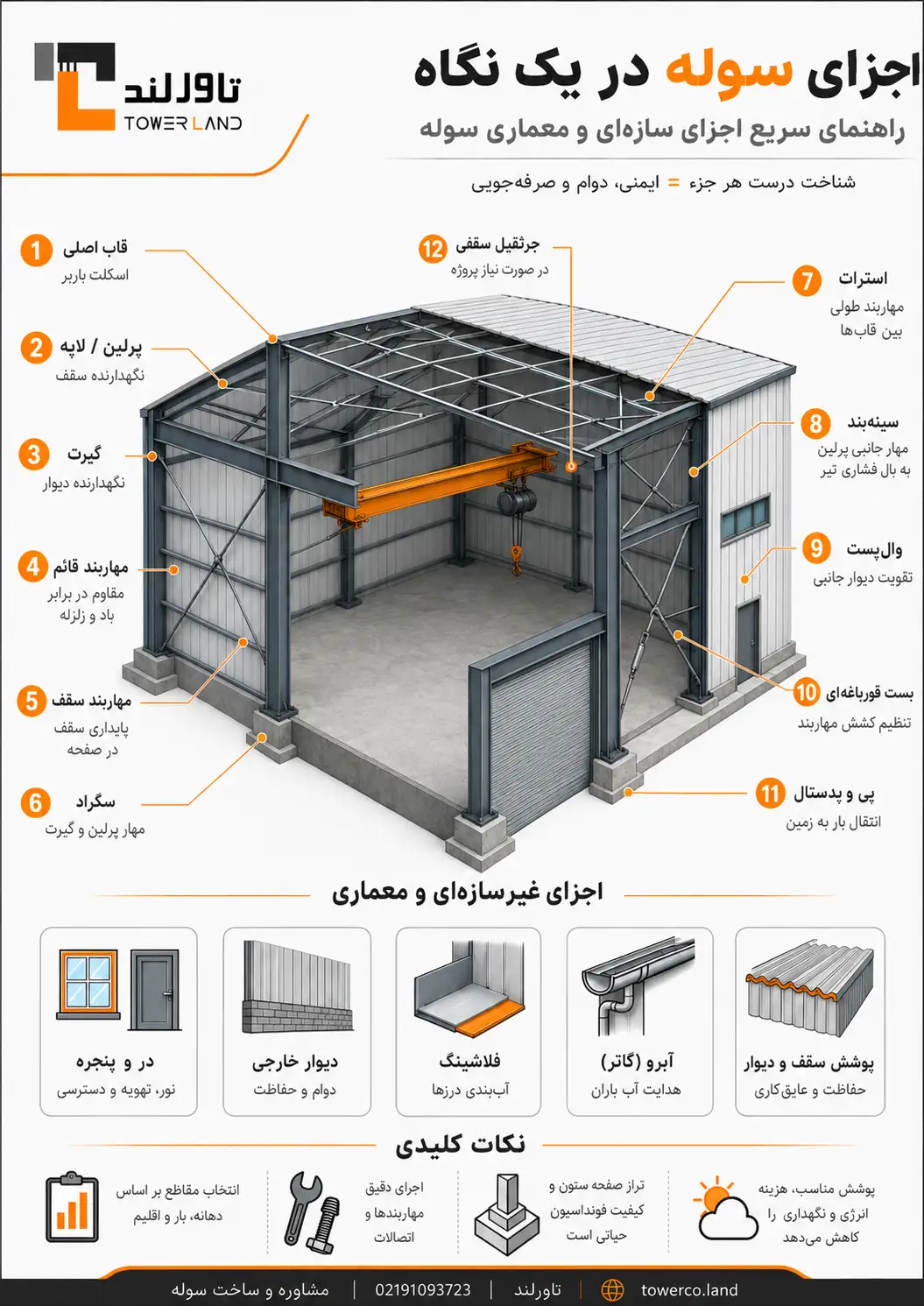

اجزای اصلی و سازه‌ای سوله

اجزای اصلی سازه‌ای سوله، مجموعه‌ای از اعضای کلیدی هستند که نقش اسکلت و ستون فقرات سازه را ایفا می‌کنند و استحکام و پایداری کل سوله به آن‌ها وابسته است.

نام جزء	تعریف و وظیفه	محل قرارگیری	نوع مقطع و جنس	نکات اجرایی و کاربردی
قاب اصلی سوله (ستون و رفتر)	اسکلت اصلی و باربر سوله؛ تحمل تمام بارها	ستون‌ها در کناره‌ها، رفترها بالای ستون	تیرورق فولادی، IPE، قوطی سنگین	طراحی مقطع بر اساس دهانه؛ اجرای صحیح اتصالات حیاتی است
پرلین (لاپه)	تیر افقی نگهدارنده پوشش سقف	موازی با طول سوله، روی رفترها	Z، C، ناودانی سبک فولادی	نصب دقیق، بادبندی با سگراد الزامی؛ نوع Z برای دهانه‌های بزرگ
گیرت (لاپه جانبی)	تیر افقی نگهدارنده پوشش دیوار	بر دیوارهای جانبی، بین ستون‌ها	Z یا C سبک، ناودانی	تعیین فاصله بر اساس نوع پوشش و بار باد
مهاربند قائم	مهار جانبی برای مقابله با باد و زلزله	بین ستون‌ها یا قاب‌ها، به‌صورت X	میلگرد، نبشی، قوطی	اتصال با بست قورباغه‌ای؛ کشش مناسب الزامی است
مهاربند سقف	پایداری سقف و مقابله با جابجایی افقی	بین رفترها در سقف	میلگرد، قوطی سبک	افزایش تعداد برای طول زیاد سقف؛ اتصال مفصلی
سگراد (میل مهار سقفی)	جلوگیری از کمانش لاپه و گیرت	بین پرلین یا گیرت‌ها	میلگرد ساده، با سر رزوه	نصب اجباری برای دهانه بزرگ؛ پیش‌تنیدگی باید رعایت شود
استرات (مهاربند طولی)	مهار جانبی ستون و انتقال نیرو بین قاب‌ها	بین ستون‌ها، در جهت طولی	قوطی سبک، ناودانی	استرات و سگراد کاربرد متفاوت دارند؛ دقت در محل اجرا
سینه‌بند	جلوگیری از کمانش جانبی رفتر و ستون	مورب بین پرلین یا بال رفتر	نبشی، تسمه فولادی	افزایش در دهانه‌های بزرگ؛ اجرای صحیح مهم است
وال‌پست	تقویت دیوار جانبی و انتقال بار جانبی	بین ستون‌ها روی دیوار جانبی	ناودانی، قوطی یا نبشی	در سوله‌های با دیوار بلند یا باد زیاد تعداد بیشتر
بست قورباغه‌ای	ایجاد پیش‌تنیدگی در مهاربندها	روی مهاربندها	قطعه آهنی رزوه‌دار	تنظیم کشش مهاربند؛ بازبینی دوره‌ای
پی و پدستال	انتقال بار سازه به زمین و جلوگیری از خوردگی	زیر هر ستون	بتن آرمه با شبکه میلگرد، صفحه ستون	تراز بودن صفحه ستون؛ اجرای دقیق آرماتوربندی
جرثقیل سقفی	جابجایی بار در سوله صنعتی	براکت روی ستون‌ها، ریل سقفی	تیرورق تقویتی، بال‌پهن	باید از ابتدا در طراحی لحاظ شود؛ تاثیر در ابعاد ستون

۱. قاب اصلی سوله (ستون و رفتر)

تعریف:
قاب اصلی سوله، شامل ستون‌های عمودی و رفترهای مورب (یا افقی)، اسکلت اصلی و باربر سازه است که تمام بارهای سقف، دیوارها و جرثقیل (در صورت وجود) را به فونداسیون منتقل می‌کند.
عملکرد:
قاب اصلی وظیفه تحمل وزن سازه، بار برف، باد و نیروهای جانبی را دارد و در واقع استخوان‌بندی سوله محسوب می‌شود.
محل قرارگیری:
ستون‌ها در دو طرف دهانه سوله و رفترها به صورت شیبدار یا افقی، بین ستون‌ها و در امتداد سقف نصب می‌شوند.
جنس و نوع مقطع:
معمولاً از تیرورق‌های فولادی (نورد گرم یا جوشی) و گاهی پروفیل‌های I شکل یا قوطی‌های سنگین، با ضخامت و ابعاد محاسبه شده بر اساس دهانه و ارتفاع استفاده می‌شود.
نکته اجرایی:
اتصالات رفتر به ستون معمولاً با پیچ و مهره یا جوشکاری، و در سوله‌های صنعتی بزرگ با اتصالات مفصلی یا صلب انجام می‌شود. انتخاب صحیح نوع مقطع و ضخامت، نقش کلیدی در استحکام و بهینه‌سازی وزن سازه دارد.

۲. پرلین یا لاپه سوله

تعریف:
پرلین (Purlin) یا لاپه، تیرهای افقی سبک و پیوسته‌ای هستند که روی رفترها نصب شده و وظیفه نگهداری و انتقال بار پوشش سقف به قاب اصلی سوله را بر عهده دارند.
عملکرد:
پرلین‌ها بار ناشی از پوشش سقف (ورق یا ساندویچ‌پانل)، بار برف و باد را گرفته و به رفتر منتقل می‌کنند، همچنین موجب پایداری جانبی رفتر می‌شوند.
محل قرارگیری:
به فاصله معین و منظم روی رفترهای سقف، موازی با امتداد طول سوله و عمود بر دهانه نصب می‌شوند.
جنس و نوع مقطع:
عمدتاً از مقاطع فولادی سبک Z و C یا ناودانی با ضخامت ۱.۵ تا ۲.۵ میلی‌متر؛ گاهی پروفیل‌های خاص با پوشش ضدزنگ.
نکته اجرایی/تفاوت:
برای دهانه‌های بزرگ، پرلین Z اولویت دارد چون امکان اورلپ و یکپارچگی را فراهم می‌کند. نصب صحیح و بادبندی (با سگراد یا سینه‌بند) مانع کمانش و خمش پرلین‌ها می‌شود.

تفاوت پرلین C و پرلین Z در سوله

پرلین‌ها (لاپه‌ها) نقش کلیدی در تحمل و انتقال بار پوشش سقف سوله دارند و انتخاب بین دو نوع رایج C و Z به عوامل فنی، ابعاد دهانه و نیاز اجرایی بستگی دارد.

۳. گیرت در سوله (لاپه جانبی سوله)

تعریف:
گیرت (Girt) یا لاپه جانبی، تیرهای افقی سبک نصب شده بر دیوارهای جانبی سوله هستند که پوشش دیوار (ورق یا پانل) را تحمل و بار آن را به ستون‌های سوله منتقل می‌کنند.
عملکرد:
گیرت، علاوه بر انتقال بار پوشش جانبی، پایداری دیوار و کاهش لرزش باد را تضمین می‌کند.
محل قرارگیری:
در ارتفاع‌های مختلف، به فاصله‌های معین روی ستون‌های جانبی سوله نصب می‌شوند.
جنس و نوع مقطع:
معمولاً از مقاطع Z یا C فولادی سبک و گاهی ناودانی‌های کوچک استفاده می‌شود.
نکته اجرایی/تفاوت:
فاصله گیرت‌ها بر اساس نوع پوشش دیوار و شدت باد منطقه تعیین می‌شود. در سوله‌های خاص، نقش گیرت با استرات یا مهاربندهای جانبی ادغام می‌شود.

۴. مهاربند قائم سوله (Main Brace)

تعریف:
مهاربند قائم، عضو کششی یا فشاری است که برای تامین پایداری جانبی و مقاومت در برابر نیروهای افقی (باد، زلزله) در دهانه طولی و عرضی سوله نصب می‌شود.
عملکرد:
وظیفه اصلی آن جلوگیری از تغییر شکل قاب سوله و حفظ ایستایی کل سازه در برابر بارهای جانبی است.
محل قرارگیری:
بین ستون‌ها یا رفترها، معمولاً به صورت ضربدری (X) یا قطری در دو انتهای طولی سوله یا در چند دهانه وسط قرار می‌گیرد.
جنس و نوع مقطع:
اغلب از میلگرد ساده، نبشی یا پروفیل قوطی سبک استفاده می‌شود.
نکته اجرایی:
مهاربندها باید با اتصالات مفصلی و بست قورباغه‌ای تنظیم شوند تا پیش‌تنیدگی مناسب داشته باشند و نیروها به زمین منتقل شود.

۵. مهاربند سقف سوله

تعریف:
مهاربند سقف، سیستم میلگرد یا قوطی ضربدری است که در سطح سقف سوله برای تثبیت موقعیت رفترها و پرلین‌ها به کار می‌رود.
عملکرد:
وظیفه مهاربند سقفی، مقابله با جابجایی‌های افقی و نیروهای پیچشی وارده بر سقف است و پایداری کل سقف را تضمین می‌کند.
محل قرارگیری:
در محدوده سقف، بین رفترها و گاهی به همراه پرلین‌های سقف اجرا می‌شود.
جنس و نوع مقطع:
میلگرد نمره ۱۲ تا ۲۰، قوطی یا تسمه فولادی.
نکته اجرایی:
در سوله‌هایی با طول زیاد، فاصله بین مهاربندهای سقف بیشتر می‌شود و می‌بایست با طراحی مناسب جبران شود.

۶. سگراد (میل مهار سوله)

تعریف:
سگراد (Sag Rod) یا میل مهار سقفی، میلگرد کششی باریکی است که برای جلوگیری از کمانش جانبی پرلین یا گیرت در فاصله‌های زیاد به کار می‌رود.
عملکرد:
سگراد بار جانبی را مهار کرده و مانع خمش یا کمانش پرلین و گیرت در اثر بارگذاری سنگین یا باد می‌شود.
محل قرارگیری:
در فاصله میانی بین دو پرلین یا گیرت، معمولاً به صورت افقی یا مایل نصب می‌شود.
جنس و نوع مقطع:
میلگرد ساده فولادی با سر رزوه شده برای بستن به قطعات فلزی (پرلین و گیرت).
نکته اجرایی/تفاوت:
برای دهانه‌های طویل و پرلین‌های سبک، نصب سگراد اجباری است؛ عدم اجرای آن موجب افتادگی سقف و کاهش طول عمر سازه می‌شود.

۷. استرات سوله (مهاربند طولی)

تعریف:
استرات (Strut)، عضو افقی یا مایل برای مهار جانبی ستون‌ها و رفترهای سوله و انتقال نیروی محوری بین آنهاست.
عملکرد:
کاهش طول موثر کمانش ستون‌ها، تقسیم نیروهای افقی و افزایش پایداری کلی سوله از وظایف استرات است.
محل قرارگیری:
بین ستون‌ها یا قاب‌های طولی سوله، معمولاً در ارتفاع میانی یا انتهایی ستون نصب می‌شود.
جنس و نوع مقطع:
اغلب از قوطی فولادی سبک، ناودانی یا پروفیل با سطح مقطع مناسب برای مهار فشار و کشش استفاده می‌شود.
نکته اجرایی/تفاوت:
استرات و سگراد هر دو برای مهاربندی هستند اما استرات به طور خاص برای ستون‌ها (در جهت طولی) و سگراد برای لاپه/پرلین یا گیرت به کار می‌رود.

تفاوت استرات و سگراد در سوله

استرات و سگراد هر دو جزو اعضای مهاربندی سوله هستند اما نقش، محل قرارگیری و عملکرد متفاوتی دارند. شناخت این تفاوت‌ها برای طراحی و اجرای صحیح سوله اهمیت زیادی دارد.

۸. سینه‌بند سوله (Flange Stay)

تعریف:
سینه‌بند، قطعه‌ای مورب از نبشی یا تسمه است که به صورت اریب بین بال‌های بالایی و پایینی رفتر یا ستون برای جلوگیری از کمانش جانبی نصب می‌شود.
عملکرد:
سینه‌بند با مهار نیروی جانبی و پیچشی، موجب افزایش پایداری رفتر و ستون در دهانه‌های بزرگ می‌شود.
محل قرارگیری:
بین دو پرلین یا در امتداد بال رفترها و ستون‌ها.
جنس و نوع مقطع:
نبشی ۴ یا ۵، تسمه فولادی با ضخامت ۵ میلی‌متر.
نکته اجرایی:
در سوله‌های با دهانه بزرگ و بارگذاری بالا، افزایش تعداد سینه‌بندها ضروری است.

۹. وال‌پست سوله (Wall Post)

تعریف:
وال‌پست، عضو قائم فلزی است که برای تقویت دیوار جانبی و نگهداری پوشش دیوار سوله نصب می‌شود.
عملکرد:
جلوگیری از کمانش دیوار، انتقال بار جانبی به ستون اصلی و افزایش ایمنی سازه.
محل قرارگیری:
در فواصل معین بین ستون‌های جانبی سوله، معمولاً در لبه‌های دیوار جانبی.
جنس و نوع مقطع:
ناودانی، قوطی یا نبشی فلزی با ابعاد مناسب.
نکته اجرایی:
در سوله‌هایی با دیوار بلند یا با بار باد بالا، تعداد وال‌پست‌ها باید بیشتر و با مهاربندی مناسب باشد.

۱۰. بست قورباغه‌ای سوله (Turn Buckle)

تعریف:
بست قورباغه‌ای، یک قطعه مکانیکی رزوه‌دار است که برای ایجاد پیش‌تنیدگی یا تنظیم کشش در مهاربندهای سوله استفاده می‌شود.
عملکرد:
ایجاد کشش مطلوب در مهاربندها و جلوگیری از افتادگی یا لقی آن‌ها؛ افزایش پایداری سازه در برابر لرزش و تغییر شکل.
محل قرارگیری:
روی مهاربندهای قائم یا سقفی، معمولاً در محل اتصال به ستون یا رفتر.
جنس و نوع مقطع:
آهنی یا فولادی، با قابلیت تنظیم طول از طریق مهره مرکزی.
نکته اجرایی:
در زمان نصب و سرویس دوره‌ای سوله، باید بست قورباغه‌ای را بازدید و کشش آن را تنظیم کرد تا کارایی مهاربند حفظ شود.

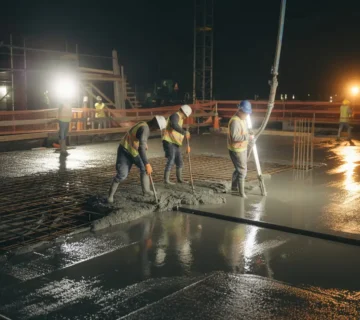

۱۱. پی و پدستال سوله (Foundation & Pedestal)

تعریف:
پی (فونداسیون) و پدستال (ستونک بتنی)، بستر بتنی مستحکم برای انتقال بارهای سوله به زمین و جلوگیری از نشست یا خوردگی ستون‌هاست.
عملکرد:
تحمل و انتقال کلیه بارهای عمودی و افقی سوله به خاک؛ پدستال، همچنین از تماس مستقیم ستون فولادی با زمین و زنگ‌زدگی آن جلوگیری می‌کند.

محل قرارگیری:
در زیر هر ستون، به عمق و ابعاد طراحی‌شده مطابق بارگذاری کل سازه.
جنس و نوع مقطع:
بتن آرمه با شبکه میلگرد تقویتی و صفحه ستون فلزی (Plate) برای اتصال ستون فلزی سوله.
نکته اجرایی:
دقت در آرماتوربندی و تراز صفحه ستون برای انتقال بار یکنواخت و جلوگیری از نشست موضعی بسیار مهم است.

۱۲. جرثقیل سقفی سوله (در صورت نیاز پروژه)

تعریف:
جرثقیل سقفی، سیستم مکانیکی حمل بار سنگین در داخل سوله‌های صنعتی است که روی ریل‌های نصب‌شده روی براکت ستون حرکت می‌کند.
عملکرد:
امکان جابجایی انواع بار، قطعه، ماشین‌آلات سنگین در امتداد طول سوله بدون نیاز به نیروی انسانی.
محل قرارگیری:
روی براکت‌های مخصوص نصب‌شده بر ستون‌های جانبی و تیرهای حمال (ریل‌های سقفی).
جنس و نوع مقطع:
تیرآهن بال‌پهن یا تیرورق تقویتی برای تحمل بار جرثقیل، براکت فولادی، سیستم موتور و کنترل الکتریکی.
نکته اجرایی:
وزن، ظرفیت و نوع جرثقیل باید از ابتدا در طراحی سوله لحاظ شود، چون تاثیر مستقیم بر مقطع و اتصالات قاب اصلی دارد.

اجزای غیرسازه‌ای و معماری در سوله

اجزای غیرسازه‌ای و معماری سوله به مجموعه عناصری گفته می‌شود که هرچند باربری مستقیم ندارند، اما نقش مهمی در ایمنی، زیبایی، راحتی و طول عمر سازه ایفا می‌کنند. انتخاب صحیح این اجزا می‌تواند بهره‌وری سوله، میزان مصرف انرژی، مقاومت در برابر رطوبت و شرایط جوی و حتی هزینه‌های بهره‌برداری را به طور قابل‌توجهی بهبود دهد.

پوشش سقف و دیوار سوله

تعریف و اهمیت:
پوشش سقف و دیوار سوله یکی از مهم‌ترین اجزای غیرسازه‌ای است که وظیفه اصلی آن حفاظت از سوله در برابر عوامل محیطی نظیر باران، باد، تابش آفتاب، گرد و غبار و کاهش اتلاف انرژی است.
انواع رایج پوشش سقف و دیوار:

• ورق‌های گالوانیزه: سبک، مقاوم به زنگ‌زدگی، مقرون‌به‌صرفه و متداول‌ترین نوع پوشش سوله صنعتی است.

• ساندویچ پانل: متشکل از دو لایه ورق فولادی با هسته عایق (پلی‌یورتان یا پلی‌استایرن)، عایق حرارتی و صوتی عالی، مناسب سوله‌هایی با نیاز به کنترل دما و رطوبت.

• ورق‌های رنگی و آلوزینک: زیباتر و مقاوم‌تر نسبت به ورق ساده؛ کاربرد در سوله‌های خاص یا تجاری.

• پوشش فایبرگلاس یا پلی‌کربنات: برای نورگیری یا زیبایی، گاهی بخشی از سقف و دیوار با این مصالح پوشانده می‌شود.
  نقش عایق‌کاری و حفاظت:
  پوشش مناسب، علاوه بر ایجاد ایمنی در برابر عوامل محیطی، باعث کاهش هزینه‌های انرژی (گرمایش و سرمایش)، کنترل رطوبت و جلوگیری از خوردگی سازه می‌شود.
  نکته اجرایی:
  در هنگام انتخاب نوع پوشش، باید به شرایط اقلیمی منطقه، میزان بار برف، نیاز به عایق صوتی/حرارتی و بودجه پروژه توجه ویژه داشت.

آبرو (گاتر) سوله

تعریف و کاربرد:
آبرو یا گاتر، کانال یا ناودانی فلزی است که به منظور جمع‌آوری و هدایت آب باران یا برف ذوب‌شده از روی سقف سوله به خارج از سازه نصب می‌شود.
انواع آبرو:

• آبروهای فلزی (گالوانیزه یا آلومینیومی)

• آبروهای PVC یا پلی‌اتیلن
  اهمیت آبرو در سوله:
  عدم نصب صحیح آبروها می‌تواند باعث نفوذ رطوبت، تخریب فونداسیون و ایجاد لکه و خوردگی در دیوارها و کف سوله شود.
  نکته اجرایی:
  شیب مناسب، نصب صحیح و بازبینی منظم آبروها جهت جلوگیری از گرفتگی و آبگرفتگی بسیار حیاتی است.

فلاشینگ سوله

تعریف و وظیفه:
فلاشینگ‌ها قطعات ورق‌کاری‌شده هستند که برای آب‌بندی و پوشش درزهای اتصال سقف و دیوار، گوشه‌ها، لبه پنجره و درب و محل تلاقی اجزای مختلف سوله استفاده می‌شوند.
انواع فلاشینگ:

• فلاشینگ تاج (نوک سقف)

• فلاشینگ لبه دیوار

• فلاشینگ پنجره و درب
  نقش فلاشینگ:
  از ورود آب باران، گرد و غبار، آلودگی و حتی حشرات به داخل سوله جلوگیری کرده و باعث افزایش دوام و زیبایی سازه می‌شود.
  نکته اجرایی:
  فلاشینگ باید کاملاً دقیق و بدون درز نصب شود تا از هرگونه نفوذ رطوبت و هوا جلوگیری گردد.

دیوار خارجی سوله

انواع و انتخاب مصالح:
دیوارهای جانبی سوله معمولاً با توجه به نوع کاربری، شرایط اقلیمی و بودجه پروژه از مصالح مختلفی ساخته می‌شوند:

• ورق گالوانیزه: سبک و سریع‌الاجرا، مناسب سوله‌های صنعتی یا انباری.

• ساندویچ پانل: عایق بسیار مناسب برای دما و صدا، مناسب صنایع غذایی، سردخانه و فضاهای نیازمند کنترل محیط.

• آجر یا بلوک سیمانی: مقاوم، بادوام و قابل ترکیب با دیگر پوشش‌ها برای زیبایی یا افزایش استحکام.

• بتن پیش‌ساخته یا دیوارهای سه‌بعدی (3D Panel): عایق خوب، مقاوم در برابر ضربه و رطوبت.
  نکته اجرایی:
  در سوله‌های واقع در مناطق سردسیر یا صنعتی خاص، استفاده از عایق مناسب و چندلایه توصیه می‌شود تا از اتلاف انرژی و خوردگی جلوگیری گردد.

در و پنجره سوله

اهمیت و نکات انتخاب:
هر سوله، بسته به کاربری، نیاز به تعدادی در و پنجره برای ورود و خروج نفرات، ماشین‌آلات و همچنین تامین نور و تهویه مناسب دارد.

• درها: اغلب از جنس فلزی، ریلی یا سکشنال با ابعاد متناسب برای تردد لیفتراک، کامیون یا افراد.

• پنجره‌ها: عموماً از پروفیل آلومینیوم یا UPVC با شیشه مقاوم و گاهاً دو یا چندجداره برای بهبود عایق‌بندی حرارتی/صوتی.
  نکته اجرایی:
  تعیین محل و تعداد مناسب در و پنجره بر اساس نورگیری، تهویه و الزامات ایمنی آتش‌نشانی صورت می‌گیرد.

اجزای غیرسازه‌ای و معماری سوله، هرچند مستقیم باربری ندارند اما مستقیماً بر ایمنی، زیبایی، عملکرد و دوام سازه اثرگذارند. انتخاب و اجرای صحیح این اجزا تضمین‌کننده عمر بالاتر و هزینه نگهداری کمتر سوله خواهد بود.

همچنین ویدئوی زیر را برای شناخت بیشتر اجزای سوله می توانید تماشا کنید:

نکات اجرایی و تجربی حرفه‌ای در مورد اجزای تشکیل دهنده سوله

اجرای صحیح سوله نیازمند رعایت مجموعه‌ای از نکات فنی و تجربی است که توجه به آن‌ها، علاوه بر افزایش عمر مفید سازه، موجب صرفه‌جویی در هزینه‌ها و کاهش خطاهای احتمالی خواهد شد.

انتخاب مقطع و ابعاد اجزا

• بر اساس کاربرد و استاندارد: انتخاب نوع و ابعاد مقطع اعضای سوله (مانند ستون، رفتر، پرلین، گیرت و استرات) باید با توجه به بارگذاری سازه، دهانه، ارتفاع، اقلیم و نوع کاربری باشد. به عنوان مثال، در سوله‌های صنعتی با دهانه بزرگ، معمولاً از تیرورق‌های فولادی تقویت‌شده و پرلین Z برای تحمل بار بیشتر استفاده می‌شود.

• مطالعه استانداردها: همواره به استانداردهای ملی و بین‌المللی مانند نشریه ۳۲۵ سازمان مدیریت و برنامه‌ریزی و آیین‌نامه ۲۸۰۰ برای طراحی لرزه‌ای توجه شود. این مستندات، ضوابط حداقل ضخامت اعضا، نوع مهاربندها و معیارهای طراحی را تعیین می‌کنند.

نکات مهم اجرا، مهاربندی و اتصالات

• کیفیت اتصالات: تمامی اتصالات اعم از جوش، پیچ و مهره باید طبق آیین‌نامه، بازرسی شوند و از قطعات با گرید مناسب (استاندارد A325 یا معادل آن) استفاده شود.

• اجرای مهاربندها: نصب صحیح مهاربندهای قائم، سقفی و طولی، به ویژه در سوله‌های با طول یا دهانه زیاد، بسیار مهم است. مهاربندها باید دارای پیش‌تنیدگی کافی بوده و با بست قورباغه‌ای تنظیم شوند تا از لقی و لرزش سازه جلوگیری گردد.

• کنترل تراز و قائم بودن: پیش از نصب پرلین، گیرت و دیوارها، تراز بودن ستون‌ها، رفتر و صفحه ستون به دقت کنترل شود تا از ایجاد تنش‌های اضافی و خرابی زودهنگام جلوگیری گردد.

• عایق‌کاری و پوشش: عایق‌کاری حرارتی و رطوبتی سقف و دیوار باید متناسب با اقلیم انجام شود تا از خوردگی اعضا و اتلاف انرژی جلوگیری گردد.

اشتباهات رایج و توصیه‌های تجربی

• استفاده از مقاطع ضعیف یا نازک به خاطر کاهش هزینه اولیه: در درازمدت باعث کاهش عمر سوله و هزینه‌های تعمیراتی می‌شود.

• عدم رعایت فواصل مناسب برای پرلین و گیرت: باعث افتادگی سقف یا دیوار و حتی شکست پوشش می‌شود.

• سهل‌انگاری در اجرای مهاربندها یا سگراد: مهم‌ترین عامل عدم پایداری سازه در برابر باد و زلزله است.

• نصب نامناسب آبرو و فلاشینگ: موجب آبگرفتگی، پوسیدگی و کاهش دوام کل سازه خواهد شد.

منابع فنی و استانداردها

برای کسب اطلاعات دقیق‌تر و به‌روزرسانی مداوم دانش فنی، حتماً به نشریه ۳۲۵ (راهنمای طراحی و اجرای سوله‌های فولادی) و آیین‌نامه ۲۸۰۰ (مقررات ملی ساختمان – طراحی لرزه‌ای ساختمان‌ها) مراجعه شود.
این منابع دستورالعمل جامع ابعاد، ضخامت، نوع اتصالات، ضوابط لرزه‌ای و کنترل‌های اجرایی را به طور کامل ارائه می‌دهند.

تاثیر انتخاب اجزا سوله بر هزینه ساخت

یکی از عوامل مهم در مدیریت هزینه‌های ساخت سوله، انتخاب هوشمندانه اجزای سازه‌ای و غیرسازه‌ای بر اساس نیاز پروژه است. در ادامه به برخی فاکتورهای مؤثر و مثال‌های کاربردی اشاره می‌کنیم:

عوامل مؤثر بر هزینه سوله

• نوع و کیفیت مصالح: انتخاب فولاد با مقاومت بالا و استاندارد، اگرچه قیمت اولیه را کمی افزایش می‌دهد، اما موجب سبکی، دوام بیشتر و صرفه‌جویی بلندمدت می‌شود.

• نوع پرلین (C یا Z): پرلین Z با امکان همپوشانی و تحمل بار بیشتر، معمولاً کمی گران‌تر از پرلین C است اما برای دهانه‌های بزرگ و صنعتی اقتصادی‌تر خواهد بود.

• پوشش سقف و دیوار: استفاده از ساندویچ پانل هزینه اولیه را نسبت به ورق گالوانیزه افزایش می‌دهد اما باعث صرفه‌جویی در مصرف انرژی و کاهش هزینه‌های بهره‌برداری می‌شود.

• جرثقیل سقفی: اگر سوله نیاز به جرثقیل سقفی داشته باشد، باید در طراحی اولیه پیش‌بینی شود؛ زیرا مقطع ستون و رفتر بزرگ‌تر و هزینه ساخت سازه افزایش می‌یابد.

• مهاربندها و اتصالات ویژه: در مناطق با بار باد یا زلزله زیاد، تقویت مهاربندها و استفاده از اتصالات مقاوم‌تر، هرچند هزینه‌ای افزوده دارد اما امنیت سازه را تضمین می‌کند.

مثال‌های کاربردی و راهنمای تصمیم‌گیری

• فرض کنید دو سوله با ابعاد مشابه دارید: یکی با پرلین C ساده و پوشش ورق، دیگری با پرلین Z و پوشش ساندویچ پانل. هزینه اولیه سوله دوم بالاتر است اما طی چند سال، صرفه‌جویی در مصرف انرژی و نگهداری، هزینه اولیه را جبران می‌کند.

• افزودن جرثقیل سقفی: اگر در ابتدا لحاظ نشود، اجرای آن در آینده منجر به تقویت ستون‌ها، تخریب و هزینه چند برابری خواهد شد.

• تغییر ارتفاع یا دهانه سوله: هر افزایش ۱۰ تا ۲۰ درصدی در دهانه یا ارتفاع، می‌تواند تا ۲۵ درصد هزینه فولاد مصرفی و اسکلت را بیشتر کند.

انتخاب صحیح اجزا، نه‌تنها در ایمنی و دوام سوله اثرگذار است، بلکه به طور مستقیم بر هزینه‌های ساخت و بهره‌برداری اثر می‌گذارد.
برای محاسبه دقیق هزینه و انتخاب بهینه اجزا، حتماً با مهندسین متخصص و مشاوران سوله‌سازی مشورت نمایید. شناخت اجزای سوله، کلید ساخت سازه‌ای ایمن، ماندگار و مقرون‌به‌صرفه است. با انتخاب صحیح هر جزء، هم از نظر فنی و هم اقتصادی سود خواهید برد.
برای دریافت مشاوره تخصصی، بررسی نقشه یا استعلام قیمت سوله، همین حالا با کارشناسان ما تماس بگیرید.
