اجزای سوله را بشناسید + تصاویر و نکات اجرایی

اگر قصد طراحی، سفارش یا ساخت سوله را دارید، بهتر است پیش از هر تصمیمی با اجزای آن آشنا شوید. سوله معمولاً سازه‌ای فولادی با دهانه نسبتاً بزرگ است که برای انبار، کارخانه، سالن ورزشی، دامداری و بعضی فضاهای تجاری ساخته می‌شود. ایمنی و عملکرد این سازه فقط به ستون و رفتر وابسته نیست؛ قاب اصلی، اعضای فرعی، مهاربندی، فونداسیون و پوسته باید در کنار هم درست کار کنند.

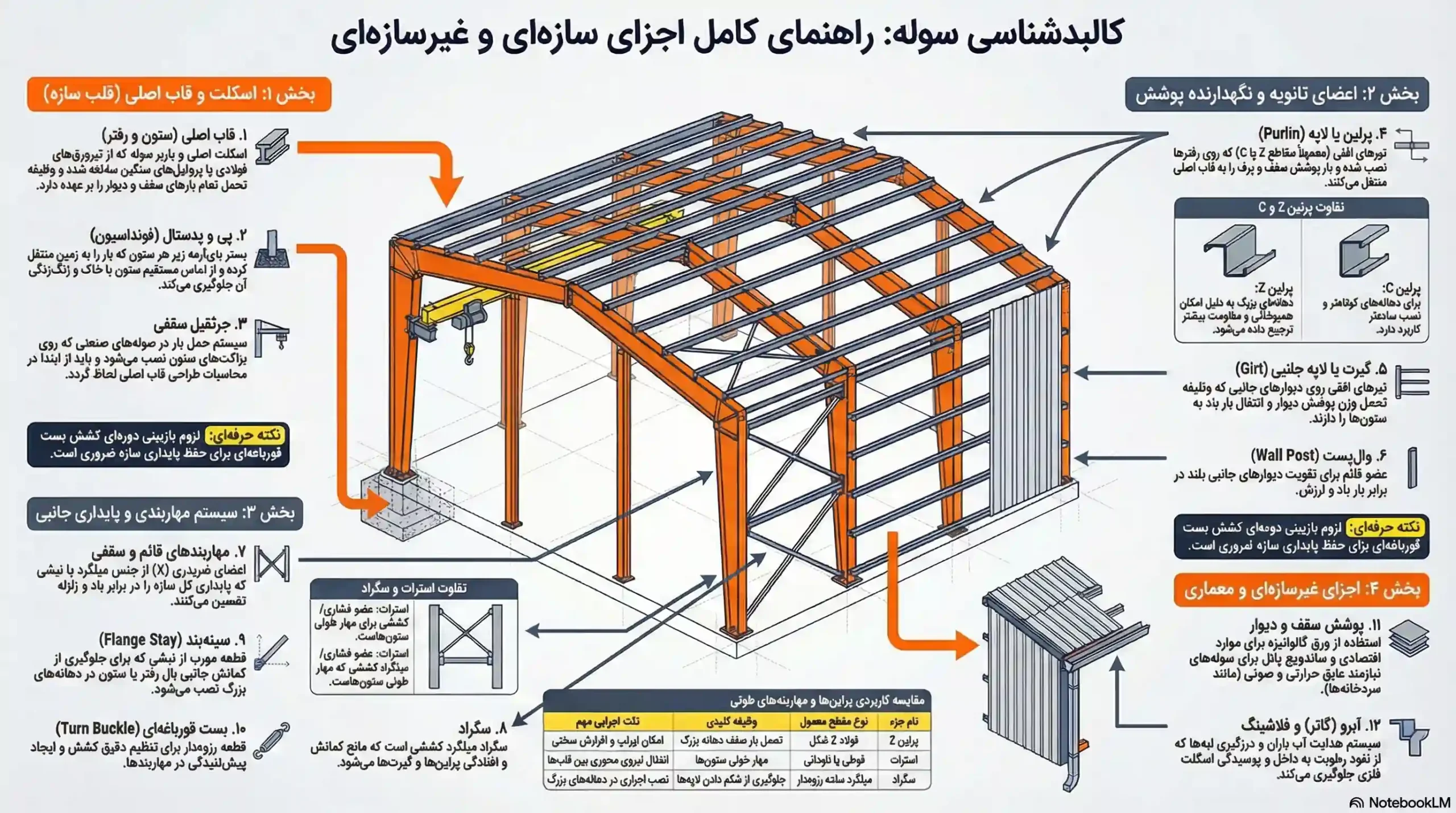

اجزای سوله در یک نگاه

• سیستم باربر اصلی: ستون‌ها و رفترها بارهای سازه را دریافت می‌کنند و از طریق صفحه‌ستون، بولت‌های مهاری و فونداسیون به زمین می‌رسانند.
• اعضای فرعی: پرلین‌ها، گیرت‌ها و اعضای لبه و انتهایی، پوشش سقف و دیوار را نگه می‌دارند و بار آن را به قاب‌ها منتقل می‌کنند.
• سیستم پایداری: مهاربندهای سقفی و قائم، استرات‌ها، سگرادها و سینه‌بندها مطابق محاسبات، مسیر انتقال نیروهای طولی و جانبی را کامل می‌کنند.
• اجزای غیرسازه‌ای و تجهیزات: پوشش، آبرو، فلاشینگ، در و پنجره و در صورت نیاز جرثقیل سقفی، بر بهره‌برداری، دوام، مصرف انرژی و هزینه پروژه اثر می‌گذارند.

خلاصه این مقاله را می‌توانید در پادکست کوتاه زیر بشنوید:

تاورلند در زمینه مشاوره و ساخت سوله فعالیت می‌کند. اگر درباره اجزا، طراحی اولیه یا برآورد پروژه سؤال دارید، می‌توانید با کارشناسان ما در تماس باشید.

اجزای اصلی و سازه‌ای سوله

اجزای سازه‌ای اصلی، بار سقف و دیوارها را مرحله‌به‌مرحله به فونداسیون منتقل می‌کنند. با این حال، نمی‌توان یک عضو یا مقطع ثابت را برای همه سوله‌ها پیشنهاد داد. کاربری، دهانه، ارتفاع، فاصله قاب‌ها، باد و برف، زلزله، تجهیزات داخل سوله و شرایط خاک همگی در انتخاب نهایی نقش دارند.

نام جزء	تعریف و وظیفه	محل قرارگیری	نوع مقطع و جنس	نکات اجرایی و کاربردی
قاب اصلی سوله (ستون و رفتر)	سیستم باربر اصلی؛ دریافت و انتقال بارهای طراحی	ستون‌ها در کناره‌ها، رفترها بالای ستون	تیرورق یا مقطع فولادی مناسب طبق طراحی	مقطع و اتصال باید براساس تحلیل و نقشه محاسباتی تعیین شود
پرلین (لاپه)	تیر افقی نگهدارنده پوشش سقف	موازی با طول سوله، روی رفترها	Z، C، ناودانی سبک فولادی	نوع مقطع، فاصله و مهار جانبی باید با محاسبات و دیتاشیت سازنده هماهنگ باشد
گیرت (لاپه جانبی)	تیر افقی نگهدارنده پوشش دیوار	بر دیوارهای جانبی، بین ستون‌ها	Z یا C سبک، ناودانی	تعیین فاصله بر اساس نوع پوشش و بار باد
مهاربند قائم	مهار جانبی برای مقابله با باد و زلزله	بین ستون‌ها یا قاب‌ها، به‌صورت X	میلگرد، نبشی، قوطی	آرایش، اتصال و میزان کشش باید مطابق سیستم طراحی‌شده اجرا شود
مهاربند سقف	پایداری سقف و مقابله با جابجایی افقی	بین رفترها در سقف	میلگرد، قوطی سبک	تعداد و محل مهاربندها تابع تحلیل و مسیر انتقال بار است
سگراد (میل مهار سقفی)	جلوگیری از کمانش لاپه و گیرت	بین پرلین یا گیرت‌ها	میلگرد ساده، با سر رزوه	لزوم، فاصله و کشش آن باید در طراحی پرلین یا گیرت مشخص شود
استرات (مهاربند طولی)	مهار جانبی ستون و انتقال نیرو بین قاب‌ها	بین ستون‌ها، در جهت طولی	قوطی سبک، ناودانی	استرات و سگراد کاربرد متفاوت دارند؛ دقت در محل اجرا
سینه‌بند	جلوگیری از کمانش جانبی رفتر و ستون	مورب بین پرلین یا بال رفتر	نبشی، تسمه فولادی	محل و تعداد براساس بال فشاری و نیاز مهار جانبی تعیین می‌شود
وال‌پست	نگهداری دیوار یا قاب انتهایی و انتقال بارهای وارد بر آن	در دیوارهای جانبی یا انتهایی، مطابق جزئیات پروژه	ناودانی، قوطی یا نبشی	فاصله و اتصال باید با نوع دیوار، بازشوها و بار باد هماهنگ شود
بست قورباغه‌ای	تنظیم طول و کشش مهاربندهای میله‌ای	روی مهاربندها	قطعه آهنی رزوه‌دار	تنظیم کشش مهاربند؛ بازبینی دوره‌ای
پی و پدستال	انتقال بار به خاک و فراهم‌کردن تکیه‌گاه پایدار برای ستون	زیر هر ستون	بتن آرمه با شبکه میلگرد، صفحه ستون	تراز بودن صفحه ستون؛ اجرای دقیق آرماتوربندی
جرثقیل سقفی و مسیر حرکت آن	تجهیز جابه‌جایی بار؛ تیر حمال، ریل و براکت آن با سازه درگیر است	براکت روی ستون‌ها، ریل سقفی	تیرورق تقویتی، بال‌پهن	ظرفیت، کلاس کاری و بارهای قائم و افقی آن باید از ابتدا اعلام شود

۱. قاب اصلی سوله (ستون و رفتر)

تعریف: قاب اصلی از ستون‌ها و رفترها تشکیل می‌شود و مهم‌ترین بخش سیستم باربر سوله است.

عملکرد: قاب، بارهای مرده و بهره‌برداری، برف، باد، زلزله و در صورت وجود اثرات جرثقیل را دریافت می‌کند و از طریق اتصالات و پای ستون به فونداسیون می‌رساند.

محل قرارگیری: قاب‌ها معمولاً در فواصل مشخص در طول سوله تکرار می‌شوند؛ ستون‌ها در دو سوی دهانه و رفترها در امتداد عرض سوله قرار می‌گیرند.

جنس و نوع مقطع: تیرورق جوشی، مقاطع نوردشده یا دیگر مقاطع فولادی می‌توانند به کار روند. نوع و ابعاد مقطع فقط با تحلیل بارها، کنترل مقاومت و تغییرشکل و جزئیات ساخت تعیین می‌شود.

نکته اجرایی: صلب، مفصلی یا نیمه‌صلب بودن اتصال در مرحله طراحی مشخص می‌شود و بزرگی سوله به‌تنهایی معیار مناسبی برای این انتخاب نیست. هنگام اجرا نیز باید کیفیت پیچ و جوش، ورق‌های اتصال، تلرانس نصب و مطابقت کار با نقشه‌های مصوب کنترل شود.

۲. پرلین یا لاپه سوله

تعریف: پرلین یا لاپه، عضو فرعی سقف است که پوشش سقف به آن متصل می‌شود و بار را به رفترهای قاب اصلی منتقل می‌کند.

عملکرد: پرلین‌ها علاوه بر بار پوشش، در ترکیب بارهای برف و باد نیز درگیرند. استفاده از پوشش سقف یا مهاربندهای کمکی برای مهار جانبی پرلین باید با فرضیات طراحی و دستورالعمل سازنده سازگار باشد.

محل قرارگیری: پرلین‌ها روی رفترها و معمولاً موازی محور طولی سوله نصب می‌شوند. فاصله آن‌ها تابع نوع پوشش، دهانه بین قاب‌ها، بارها و ظرفیت مقطع است.

جنس و نوع مقطع: مقاطع سردنوردشده Z و C یا مقاطع مناسب دیگر رایج‌اند؛ اما ضخامت و ابعاد، بازه عمومی قابل تجویز ندارد و باید برای پروژه محاسبه و در نقشه مشخص شود.

نکته اجرایی و تفاوت: مزیت مهم مقطع Z، امکان هم‌پوشانی روی تکیه‌گاه است؛ اما این ویژگی به‌تنهایی ثابت نمی‌کند که Z همیشه مقاوم‌تر یا اقتصادی‌تر از C است. برای انتخاب درست باید طول دهانه پرلین، شکل و ضخامت مقطع، میزان پیوستگی، بارگذاری و جزئیات اتصال را کنار هم سنجید.

تفاوت پرلین C و پرلین Z در سوله

پرلین‌ها (لاپه‌ها) نقش کلیدی در تحمل و انتقال بار پوشش سقف سوله دارند و انتخاب بین دو نوع رایج C و Z به عوامل فنی، ابعاد دهانه و نیاز اجرایی بستگی دارد.

ویژگی	پرلین C	پرلین Z
شکل مقطع	مقطع سردنوردشده به شکل C	مقطع سردنوردشده به شکل Z
امکان اورلپ/همپوشانی	هم‌پوشانی طولی آن معمولاً به سادگی Z نیست و جزئیات اتصال دیگری می‌خواهد	در بسیاری از سیستم‌ها امکان هم‌پوشانی روی تکیه‌گاه را دارد
کاربرد اصلی	اعضای ساده، بازشوها و شرایطی که اتصال C مناسب‌تر است	سیستم‌های پیوسته یا هم‌پوشان؛ در صورت تأیید طراحی
مقاومت خمشی	تابع ابعاد، ضخامت، گرید فولاد، طول مهارنشده و آرایش بارگذاری است	تابع ابعاد، ضخامت، گرید فولاد، طول مهارنشده و میزان پیوستگی است
هزینه	وابسته به وزن، قیمت تأمین، پرت، اتصالات و زمان نصب	وابسته به وزن، قیمت تأمین، طول هم‌پوشانی، اتصالات و زمان نصب
نکته اجرایی	جهت مقطع و جزئیات اتصال باید مطابق نقشه و کاتالوگ سیستم باشد	طول و محل هم‌پوشانی، پیچ‌ها و جهت نصب باید دقیقاً طبق طراحی اجرا شود

۳. گیرت در سوله (لاپه جانبی سوله)

تعریف: گیرت یا لاپه جانبی، عضو فرعی افقی دیوار است که پوشش دیوار را نگه می‌دارد و بارهای وارد بر آن را به قاب یا ستون‌های مربوط منتقل می‌کند.

عملکرد: گیرت در کنترل تغییرشکل پوشش و انتقال فشار و مکش باد نقش دارد؛ اما به‌تنهایی پایداری کل دیوار یا سازه را تضمین نمی‌کند.

محل قرارگیری: گیرت‌ها در ترازهای مشخص روی ستون‌های جانبی یا اعضای قاب انتهایی نصب می‌شوند.

جنس و نوع مقطع: مقاطع Z و C سردنوردشده یا مقاطع فولادی دیگری که در طراحی تأیید شده‌اند، رایج هستند.

نکته اجرایی: فاصله، جهت نصب، اتصال و مهار گیرت به نوع پوشش، محل بازشوها، فشار و مکش باد و محدودیت تغییرشکل وابسته است. گیرت و استرات کارکرد یکسانی ندارند و ادغام نقش آن‌ها فقط با جزئیات صریح طراحی مجاز است.

۴. مهاربند قائم سوله (Main Brace)

تعریف: مهاربند قائم، بخشی از سیستم باربر جانبی در امتداد طول سوله است و می‌تواند بسته به طراحی به‌صورت کششی، فشاری یا کششی ـ فشاری عمل کند.

عملکرد: این سیستم نیروهای طولی ناشی از باد، زلزله و برخی اثرات بهره‌برداری را از قاب‌ها و مهاربندی سقف به فونداسیون منتقل می‌کند.

محل قرارگیری: محل دهانه‌های مهاربندی با تحلیل سازه، طول ساختمان، درزها، بازشوهای در و مسیرهای بهره‌برداری تعیین می‌شود و الزاماً محدود به دو انتهای سوله نیست.

جنس و نوع مقطع: میلگرد یا کابل برای مهاربند کششی و نبشی، لوله یا قوطی برای اعضایی که فشار را هم تحمل می‌کنند، از گزینه‌های رایج‌اند؛ مقطع نهایی باید محاسبه شود.

نکته اجرایی: همه مهاربندها به بست قورباغه‌ای نیاز ندارند. نوع اتصال، کشش اولیه و توالی نصب باید مطابق نقشه باشد و مسیر نیرو تا فونداسیون، شامل اعضای جمع‌کننده و بولت‌های مهاری، پیوسته بماند.

۵. مهاربند سقف سوله

تعریف: مهاربندی سقف مجموعه‌ای از اعضاست که در صفحه سقف مسیر انتقال نیروهای طولی را ایجاد و موقعیت قاب‌ها را در مراحل نصب و بهره‌برداری کنترل می‌کند.

عملکرد: مهاربندی سقف نیروها را به دهانه‌های مهاربندی قائم می‌رساند و در پایداری فضایی سازه نقش دارد. پرلین و مهاربند سقف باید به‌عنوان یک سیستم هماهنگ بررسی شوند.

محل قرارگیری: آرایش آن بین قاب‌ها و در دهانه‌های تعیین‌شده در نقشه‌های سازه است.

جنس و نوع مقطع: میلگرد، تسمه، نبشی، لوله یا قوطی می‌تواند به کار رود؛ نوع و اندازه عضو به کششی یا فشاری بودن و نیروی طراحی بستگی دارد.

نکته اجرایی: با افزایش طول سوله نمی‌توان یک قاعده ثابت برای افزایش یا کاهش فاصله مهاربندها ارائه کرد. تعداد و محل دهانه‌های مهاربندی باید از تحلیل و الزامات نصب به دست آید و با مهاربندی قائم هم‌راستا باشد.

۶. سگراد (میل مهار سوله)

تعریف: سگراد (Sag Rod) یا میل مهار، عضو باریکی است که در برخی سیستم‌های پرلین و گیرت برای نگهداری، هم‌راستایی و مهار جانبی یا کاهش طول مهارنشده به کار می‌رود.

عملکرد: نقش دقیق سگراد به آرایش آن و مدل طراحی وابسته است؛ بنابراین نباید آن را جایگزین مهاربندی اصلی سقف یا دیوار دانست.

محل قرارگیری: سگرادها طبق جزئیات طراحی بین ردیف‌های پرلین یا گیرت و گاهی به‌صورت مایل در ناحیه شیب سقف نصب می‌شوند.

جنس و نوع مقطع: میلگرد فولادی رزوه‌دار یا سیستم اختصاصی سازنده از گزینه‌های متداول است.

نکته اجرایی: اجرای سگراد در همه سوله‌ها یا صرفاً بر پایه «بزرگ بودن دهانه» اجباری نیست. نیاز، قطر، فاصله، نحوه مهار انتهایی و کشش آن باید در محاسبات یا دستورالعمل تأییدشده سیستم پرلین مشخص شود.

۷. استرات سوله (مهاربند طولی)

تعریف: استرات عضو محوری بین قاب‌هاست که فاصله و هم‌راستایی اجزا را حفظ می‌کند و می‌تواند بخشی از مسیر انتقال نیروی طولی باشد.

عملکرد: بسته به محل و جزئیات اتصال، استرات نیروی فشار و گاهی کشش را منتقل می‌کند و به مهار نقاط مشخص‌شده قاب کمک می‌کند.

محل قرارگیری: معمولاً بین قاب‌های متوالی و در تراز تعیین‌شده در نقشه‌های سازه نصب می‌شود.

جنس و نوع مقطع: قوطی، لوله، ناودانی یا مقطع طراحی‌شده دیگری می‌تواند استفاده شود؛ عضو باید برای نیروی محوری و کمانش کنترل شود.

تفاوت با سگراد: استرات معمولاً عضوی با قابلیت انتقال فشار بین قاب‌هاست، در حالی که سگراد اغلب عضو کششی باریک برای پرلین یا گیرت است. نام‌گذاری و نقش نهایی باید با نقشه پروژه تطبیق داده شود.

تفاوت استرات و سگراد در سوله

استرات و سگراد هر دو جزو اعضای مهاربندی سوله هستند اما نقش، محل قرارگیری و عملکرد متفاوتی دارند. شناخت این تفاوت‌ها برای طراحی و اجرای صحیح سوله اهمیت زیادی دارد.

مقایسه	استرات سوله	سگراد سوله (میل مهار سقفی)
کاربرد اصلی	مهاربندی طولی ستون‌ها و انتقال نیرو بین قاب‌ها	جلوگیری از کمانش جانبی لاپه (پرلین) یا گیرت
محل نصب	بین ستون‌ها (در جهت طولی سوله)	بین پرلین‌ها یا گیرت‌ها (در سقف و دیوار)
نوع عضو	فشاری/کششی، معمولاً قوطی یا ناودانی	کششی، میلگرد ساده یا رزوه‌دار
وظیفه سازه‌ای	پایداری ستون‌ها و انتقال بار جانبی	افزایش پایداری لاپه و گیرت، جلوگیری از افتادگی
زمان اجرا	معمولاً هنگام نصب قاب‌ها و ستون‌ها	هنگام نصب پرلین و گیرت، همزمان با پوشش سقف و دیوار
نکته اجرایی	قطر و ابعاد باید متناسب با بار و دهانه تعیین شود	لزوم و جزئیات اجرا باید در طراحی سیستم پرلین یا گیرت تعیین شود

۸. سینه‌بند سوله (Flange Stay)

تعریف: سینه‌بند یا مهار بال، عضو کوتاهی است که بال فشاری ستون یا رفتر را به پرلین، گیرت یا عضو مهارکننده مناسب متصل می‌کند.

عملکرد: این عضو برای مهار جانبی نقطه‌ای بال و کنترل کمانش جانبی ـ پیچشی عضو اصلی به کار می‌رود.

محل قرارگیری: در نقاطی نصب می‌شود که طراحی، بال عضو اصلی را نیازمند مهار جانبی تشخیص داده است؛ محل آن با تغییر علامت لنگر و وضعیت بال فشاری تغییر می‌کند.

جنس و نوع مقطع: نبشی، تسمه یا قطعه فولادی مناسب به کار می‌رود. ذکر اندازه ثابت مانند نبشی ۴ یا ۵ و تسمه ۵ میلی‌متری بدون محاسبه قابل تعمیم نیست.

نکته اجرایی: تعداد و محل سینه‌بندها از دهانه به‌تنهایی به دست نمی‌آید؛ نیرو، سختی عضو مهارشونده، ظرفیت پرلین یا گیرت و جزئیات اتصال نیز باید کنترل شود.

۹. وال‌پست سوله (Wall Post)

تعریف: اصطلاح وال‌پست در پروژه‌ها ممکن است به عضو نگهدارنده دیوار غیرسازه‌ای یا به ستون دیوار انتهایی (Wind Column) اشاره کند. این دو نقش و جزئیات یکسانی ندارند و باید در نقشه‌ها تفکیک شوند.

عملکرد: عضو نگهدارنده دیوار، بار خارج از صفحه دیوار را به سازه منتقل می‌کند؛ ستون انتهایی نیز بخشی از قاب دیوار انتهایی و مسیر بار باد است.

محل قرارگیری: بسته به نوع دیوار، آرایش قاب انتهایی و بازشوها، در دیوارهای جانبی یا انتهایی قرار می‌گیرد.

جنس و نوع مقطع: ناودانی، قوطی، نبشی یا مقطع ساخته‌شده می‌تواند به کار رود و ابعاد آن باید با ارتفاع آزاد، بار باد و جزئیات اتصال هماهنگ باشد.

نکته اجرایی: اتصال باید ضمن انتقال بار خارج از صفحه، تغییرشکل نسبی قاب و دیوار را نیز طبق جزئیات پروژه امکان‌پذیر کند. افزایش تعداد اعضا یک قاعده ثابت نیست و فاصله آن‌ها باید محاسبه شود.

۱۰. بست قورباغه‌ای سوله (Turn Buckle)

تعریف: بست قورباغه‌ای یا Turnbuckle قطعه‌ای رزوه‌دار برای تنظیم طول و کشش مهاربندهای میله‌ای یا کابلی است.

عملکرد: این قطعه لقی اولیه را کنترل می‌کند، اما جایگزین طراحی صحیح مهاربند و اتصال‌های دو سر آن نیست.

محل قرارگیری: در امتداد مهاربند و در محل قابل‌دسترسی که نقشه اجرایی مشخص کرده است نصب می‌شود.

جنس و ظرفیت: نوع، قطر رزوه، ظرفیت کششی و پوشش ضدخوردگی باید با نیروی مهاربند و شرایط محیطی سازگار باشد.

نکته اجرایی: تنظیم باید طبق دستورالعمل نصب انجام شود؛ کشیدن بیش از حد می‌تواند نیروی ناخواسته در عضو و اتصال ایجاد کند. مهره‌ها، رزوه و خوردگی نیز باید در برنامه بازرسی دوره‌ای بررسی شوند.

۱۱. پی و پدستال سوله (Foundation & Pedestal)

تعریف: پی، پدستال، صفحه‌ستون و بولت‌های مهاری مجموعه تکیه‌گاهی پای ستون را تشکیل می‌دهند و بارهای سازه را به خاک منتقل می‌کنند.

عملکرد: این مجموعه باید فشار، برش، لنگر و در بسیاری از سوله‌ها نیروی بالاکشنده ناشی از باد را تحمل کند. ارتفاع و جزئیات پدستال می‌تواند تماس مستقیم فولاد با رطوبت سطحی را کاهش دهد، اما حفاظت خوردگی به جزئیات آب‌بندی و پوشش نیز وابسته است.

محل قرارگیری: زیر ستون‌های قاب اصلی، ستون‌های انتهایی و دیگر تکیه‌گاه‌های سازه، مطابق پلان فونداسیون اجرا می‌شود.

جنس و اجزا: بتن مسلح، آرماتور، صفحه‌ستون، گروت، بولت مهاری و در صورت نیاز کلاف یا شناژ از اجزای متداول‌اند.

نکته اجرایی: ابعاد و عمق پی بدون گزارش ژئوتکنیک و واکنش‌های تکیه‌گاهی قابل تعیین نیست. جانمایی و شاقولی بولت‌ها، تراز صفحه‌ستون، ضخامت گروت، پوشش بتن، زهکشی پیرامون و کنترل نشست و واژگونی باید پیش از نصب ستون تأیید شود.

۱۲. جرثقیل سقفی سوله (در صورت نیاز پروژه)

تعریف: جرثقیل سقفی تجهیز مکانیکی حمل بار است؛ تیر حمال جرثقیل، ریل، براکت و اتصالات آن اجزایی هستند که با سازه سوله درگیر می‌شوند.

عملکرد: جرثقیل بار را در مسیر تعریف‌شده جابه‌جا می‌کند و هنگام کار، نیروهای قائم، جانبی، طولی و دینامیکی به سازه وارد می‌کند.

محل قرارگیری: پل جرثقیل روی ریل‌های متکی بر تیرهای حمال حرکت می‌کند و تیرهای حمال معمولاً روی براکت ستون‌ها یا یک سازه مستقل قرار می‌گیرند.

اجزای مرتبط: تیر حمال، ریل، بست ریل، براکت، توقف‌گاه انتهایی، راهروی دسترسی و تجهیزات برق‌رسانی باید با مشخصات سازنده جرثقیل هماهنگ شوند.

نکته اجرایی: ظرفیت اسمی به‌تنهایی کافی نیست. دهانه جرثقیل، کلاس کاری، وزن پل و کالسکه، تعداد چرخ‌ها، واکنش چرخ، نیروهای ترمز و حرکت جانبی، خیز مجاز، تلرانس ریل و سناریوی توسعه آینده باید پیش از نهایی‌شدن سازه اعلام شود.

اجزای تکمیلی مهم در سوله

اجزای سوله به همین دوازده مورد محدود نمی‌شوند. بسته به نوع پروژه، چند عضو و جزئیات دیگر هم باید در نقشه‌ها، متره و برنامه کنترل اجرا دیده شوند:

• صفحه‌ستون، بولت مهاری و گروت: اتصال ستون به فونداسیون و انتقال فشار، برش، لنگر و نیروی بالاکشنده را کامل می‌کنند.
• ورق‌های اتصال، سخت‌کننده‌ها، پیچ‌ها و جوش‌ها: نیرو را بین اعضا منتقل می‌کنند و مشخصات آن‌ها باید در نقشه و دستورالعمل بازرسی روشن باشد.
• استرات لبه، اعضای تاج و قاب انتهایی: لبه‌های سقف و دیوار و انتهای سوله را نگه می‌دارند و با پوشش و مهاربندی هماهنگ می‌شوند.
• قاب‌بندی بازشوها: اطراف درهای صنعتی، پنجره، لوور، هواکش و نورگیر به اعضای تقویتی و جزئیات آب‌بندی نیاز دارد.
• حفاظت در برابر خوردگی و حریق: آماده‌سازی سطح، رنگ یا گالوانیزه و در صورت الزام پوشش مقاوم حریق باید بر پایه محیط، کاربری و ضوابط پروژه انتخاب شود.

اجزای غیرسازه‌ای و معماری در سوله

اجزای معماری و پوسته، معمولاً جزو قاب باربر اصلی نیستند؛ بااین‌حال، بارهای وارد بر خود را به سازه منتقل می‌کنند و نمی‌توان آن‌ها را کم‌اهمیت دانست. کیفیت این بخش‌ها مستقیماً بر ایمنی حریق، آب‌بندی، دما و صدا، نور، تهویه، دوام و هزینه بهره‌برداری اثر می‌گذارد.

پوشش سقف و دیوار سوله

تعریف و اهمیت: پوشش سقف و دیوار از فضای داخل در برابر باران، باد، تابش خورشید و گردوغبار محافظت می‌کند و بارهای وارد بر خود را به پرلین و گیرت می‌رساند. جزئیات هم‌پوشانی، آب‌بندی و شیب سقف سوله در عملکرد این بخش تعیین‌کننده‌اند.

انواع رایج پوشش سقف و دیوار:

• ورق گالوانیزه یا پوشش‌دار: سبک و سریع‌الاجراست؛ دوام آن به ضخامت ورق، جرم و نوع پوشش، کیفیت لبه‌های برش و خورندگی محیط بستگی دارد.
• ساندویچ پانل: از دو لایه ورق و هسته عایق تشکیل می‌شود. ضخامت و نوع هسته باید براساس انتقال حرارت، رطوبت، صوت و واکنش یا مقاومت موردنیاز در برابر آتش انتخاب شود.
• ورق رنگی و آلوزینک: گزینه پوششی دیگری است که باید سازگاری آن با محیط، پیچ‌ها و آبروها بررسی شود.
• نورگیر فایبرگلاس یا پلی‌کربنات: نور طبیعی را تأمین می‌کند، اما به کنترل انبساط حرارتی، آب‌بندی، مقاومت ضربه و ایمنی حریق نیاز دارد.

نقش عایق‌کاری و حفاظت: عملکرد حرارتی تنها به جنس پوشش وابسته نیست؛ پیوستگی عایق، پل‌های حرارتی، بخاربند، درزبندی و تهویه نیز بر مصرف انرژی و میعان اثر دارند.

نکته اجرایی: اقلیم، بار باد و برف، خوردگی محیط، مواد داخل سوله، الزامات بهداشتی و حریق، تعمیرپذیری و بودجه چرخه عمر باید هم‌زمان بررسی شوند.

آبرو (گاتر) سوله

تعریف و کاربرد: آبرو یا گاتر، آب باران و برف ذوب‌شده را از سطح سقف جمع می‌کند و از طریق خروجی‌ها و لوله‌های قائم به محل دفع ایمن می‌رساند.

انواع رایج:

• آبروهای فلزی (گالوانیزه یا آلومینیومی)
• آبروها و لوله‌های پلیمری مناسب کاربری و شرایط محیطی

اهمیت آبرو: سرریز یا نشتی می‌تواند به پوشش، دیوار، کف و خاک اطراف پی آسیب بزند و خوردگی موضعی ایجاد کند.

نکته اجرایی: سطح آبگیر سقف، شدت بارش طرح، تعداد و ظرفیت خروجی‌ها، مسیر سرریز اضطراری، شیب، انبساط حرارتی و برنامه پاک‌سازی باید در طراحی و نگهداری لحاظ شوند.

فلاشینگ سوله

تعریف و وظیفه: فلاشینگ سوله قطعه ورق‌کاری‌شده‌ای است که اتصال‌ها، گوشه‌ها و لبه‌های پوسته را می‌پوشاند و همراه با هم‌پوشانی، بست و درزبند مناسب، مسیر نفوذ آب و هوا را کنترل می‌کند.

انواع رایج:

• فلاشینگ تاج (نوک سقف)
• فلاشینگ لبه دیوار
• فلاشینگ دور پنجره، در و دیگر بازشوها

نقش فلاشینگ: اجرای درست آن احتمال نفوذ آب، گردوغبار و حشرات را کاهش می‌دهد و لبه‌های پوشش را محافظت می‌کند.

نکته اجرایی: «بدون درز بودن» تعبیر دقیقی نیست؛ طول هم‌پوشانی، جهت آب، پیچ و واشر، درزبند، حرکت حرارتی و سازگاری فلزها باید طبق دیتیل اجرایی رعایت شود.

دیوار خارجی سوله

انواع و انتخاب مصالح: دیوارهای جانبی و انتهایی سوله با توجه به کاربری، اقلیم، حریق، رطوبت، بهداشت، ضربه و بودجه چرخه عمر انتخاب می‌شوند:

• ورق گالوانیزه یا پوشش‌دار: سبک و سریع‌الاجرا، با نیاز به جزئیات مناسب در برابر خوردگی و نفوذ هوا و آب.
• ساندویچ پانل: مناسب فضاهای نیازمند کنترل حرارتی، به شرط انتخاب هسته، اتصال و درزبندی سازگار با حریق و شرایط بهره‌برداری.
• آجر یا بلوک سیمانی: نیازمند طراحی مهار خارج از صفحه، درزها و جداسازی مناسب از تغییرشکل قاب است.
• بتن پیش‌ساخته یا سامانه‌های پانلی: وزن، اتصال به قاب، جابه‌جایی نسبی، آب‌بندی و الزامات نصب آن باید از ابتدا هماهنگ شود.

نکته اجرایی: در اقلیم سرد، گرم یا مرطوب، لایه‌بندی دیوار باید با کنترل انتقال حرارت و بخار، پل حرارتی و خطر میعان طراحی شود. در محیط صنعتی خورنده نیز نوع پوشش فلز و برنامه نگهداری اهمیت ویژه دارد.

در و پنجره سوله

اهمیت و نکات انتخاب: تعداد، ابعاد و محل درها، پنجره‌ها، لوورها و خروجی‌های اضطراری باید با تردد نفر و ماشین، فرآیند تولید، نور، تهویه، امنیت و ضوابط حریق هماهنگ باشد.

• درها: انواع فلزی، ریلی، کرکره‌ای یا سکشنال باید با ابعاد وسیله نقلیه، سرعت و دفعات تردد، باد، ایمنی برخورد و خروج اضطراری هماهنگ شوند.
• پنجره‌ها: نوع قاب و شیشه باید با بار باد، خطر شکست، نور، انتقال حرارت و شرایط محیطی انتخاب شود.

نکته اجرایی: هر بازشوی بزرگ پیوستگی گیرت‌ها و پوشش را قطع می‌کند؛ بنابراین قاب‌بندی پیرامون بازشو، آب‌بندی، آستانه، جزئیات اتصال و فضای عملکرد در باید در نقشه‌ها پیش‌بینی شود.

در عمل، کیفیت پوسته فقط با انتخاب یک ورق یا پانل خوب تضمین نمی‌شود. جزئیات باید با هم هماهنگ باشند، اجرا دقیق انجام شود و برای بازرسی و تعمیرات آینده نیز دسترسی کافی وجود داشته باشد.

برای شناخت تصویری بیشتر اجزای سوله، ویدئوی زیر را تماشا کنید:

نکات اجرایی و تجربی حرفه‌ای در مورد اجزای تشکیل دهنده سوله

اجرای مطمئن سوله حاصل چند عامل در کنار هم است: طراحی هماهنگ، نقشه‌های روشن و قابل‌اجرا، مصالح قابل‌ردیابی، کنترل ساخت و نصب و در نهایت برنامه بازرسی. نکات زیر جای مشخصات فنی پروژه را نمی‌گیرند، اما کمک می‌کنند تصمیم‌های اصلی را دقیق‌تر بررسی کنید.

انتخاب مقطع و ابعاد اجزا

• تعریف نیاز پروژه: کاربری، ابعاد، فاصله قاب‌ها، بارهای اقلیمی، زلزله، تجهیزات آویز، جرثقیل، بازشوها، محیط خورنده و توسعه آینده باید پیش از انتخاب مقطع روشن باشند. برای آشنایی بیشتر با روند پروژه می‌توانید مقاله ساخت سوله صنعتی را مطالعه کنید.
• هماهنگی اجزا: سبک‌کردن یک عضو ممکن است تعداد مهارها، پیچ‌ها، زمان نصب یا هزینه نگهداری را افزایش دهد. قاب، اعضای فرعی، اتصال‌ها، پوسته و فونداسیون باید به‌صورت یک سیستم ارزیابی شوند.
• ضوابط پروژه: مبنای بارگذاری، طراحی فولاد، زلزله، خاک و پی، حریق و اجرای سازه باید با مقررات و ویرایش‌های لازم‌الاجرای محل پروژه مشخص شود؛ صرف اشاره به یک نشریه برای پوشش همه کنترل‌ها کافی نیست.

نکات مهم اجرا، مهاربندی و اتصالات

• کیفیت اتصالات: نوع پیچ و جوش باید دقیقاً مطابق نقشه و مشخصات فنی باشد. «A325» یک الزام عمومی برای همه اتصال‌ها نیست؛ اگر این رده در مبنای طراحی پروژه آمده باشد، نام‌گذاری جاری آن ASTM F3125/F3125M Grade A325 است.
• کنترل ساخت: گواهی مصالح، ابعاد و انحنا، کیفیت برش و سوراخ‌کاری، روش جوشکاری، صلاحیت جوشکار و بازرسی‌های تعیین‌شده باید ثبت شوند.
• پایداری حین نصب: تا پیش از تکمیل مهاربندی دائمی، قاب‌ها ممکن است به مهار موقت نیاز داشته باشند. توالی نصب و مسئولیت طراحی مهار موقت باید پیش از شروع کار روشن شود.
• اجرای مهاربندها: حذف، جابه‌جایی یا قطع مهاربند برای ایجاد در و مسیر تجهیزات بدون تأیید طراح مجاز نیست. بست قورباغه‌ای فقط در سامانه‌هایی استفاده می‌شود که نقشه آن را پیش‌بینی کرده باشد.
• کنترل هندسی: محل بولت‌ها، تراز صفحه‌ستون، شاقولی ستون، راستای قاب، فاصله پرلین و گیرت و تلرانس ریل جرثقیل باید در مراحل مناسب اندازه‌گیری و ثبت شود.
• پوسته و خوردگی: جزئیات آب‌بندی، زهکشی، بخاربند و پوشش ضدخوردگی باید با اقلیم و مواد موجود در محیط سازگار باشد و امکان بازرسی دوره‌ای باقی بماند.

اشتباهات رایج و توصیه‌های تجربی

• خرید بر پایه کمترین وزن یا قیمت: مقایسه بدون کنترل مشخصات فنی، پوشش، اتصالات، نصب و نگهداری می‌تواند هزینه و ریسک پروژه را بالا ببرد.
• تغییر فاصله پرلین و گیرت در کارگاه: این تغییر ممکن است ظرفیت عضو، پوشش و پیچ‌های اتصال را تحت تأثیر قرار دهد و باید به تأیید طراح برسد.
• حذف یا جابه‌جایی مهاربند: مسیر انتقال بار و پایداری حین نصب یا بهره‌برداری را مختل می‌کند.
• بی‌توجهی به بازشوها: درهای بزرگ، لوورها و تجهیزات سقفی به قاب‌بندی، آب‌بندی و هماهنگی سازه‌ای نیاز دارند.
• زهکشی و فلاشینگ نامناسب: احتمال سرریز، نفوذ آب، خوردگی و آسیب به کف و اطراف فونداسیون را افزایش می‌دهد.
• نبود برنامه بازرسی: پیچ‌ها و مهاربندهای قابل تنظیم، خوردگی، نشتی، آبرو و ریل جرثقیل باید متناسب با شرایط بهره‌برداری دوره‌ای بررسی شوند.

منابع فنی و استانداردها

برای پروژه‌های ایران، فهرست منابع باید براساس نوع و محل پروژه و آخرین ویرایش لازم‌الاجرا تنظیم شود. از جمله منابع مرتبط می‌توان به نشریه ۳۲۵، «ضوابط طرح و محاسبه ساختمان‌های صنعتی فولادی»، استاندارد ۲۸۰۰ برای طراحی لرزه‌ای، مبحث ششم برای بارها، مبحث دهم برای سازه‌های فولادی، مبحث هفتم برای ژئوتکنیک و پی و ضوابط حریق متناسب با کاربری اشاره کرد.

هیچ‌یک از این منابع به‌تنهایی همه ابعاد، ضخامت‌ها و جزئیات یک سوله را تعیین نمی‌کند. طراح باید دامنه کاربرد، ویرایش معتبر و سازگاری منابع را در اسناد مبنای طراحی ثبت کند.

تاثیر انتخاب اجزا سوله بر هزینه ساخت

برای مدیریت هزینه در کارگاه سوله سازی، مشخصات اجزای سازه‌ای و غیرسازه‌ای باید با نیاز واقعی پروژه هماهنگ باشند. دو قیمت زمانی قابل‌مقایسه‌اند که دامنه کار، فرضیات بارگذاری، وزن و گرید مصالح، نوع پوشش، اتصالات، حمل، نصب و کنترل کیفیت آن‌ها یکسان باشد.

عوامل مؤثر بر هزینه سوله ساخت سوله

• هندسه و بارگذاری: دهانه، ارتفاع، فاصله قاب‌ها، طول سوله، باد، برف، زلزله و بارهای آویز بر وزن و پیچیدگی سازه اثر می‌گذارند.
• نوع و گرید مصالح: فولاد مقاوم‌تر همیشه به سازه سبک‌تر یا ارزان‌تر منجر نمی‌شود؛ محدودیت تغییرشکل، کمانش، دسترسی بازار و هزینه ساخت نیز مؤثرند.
• پرلین C یا Z: هزینه نهایی از وزن، تعداد، طول هم‌پوشانی، پیچ‌ها، مهارها و زمان نصب به دست می‌آید، نه فقط از شکل مقطع.
• پوشش سقف و دیوار: قیمت خرید باید در کنار انرژی، دوام، حریق، تعمیرپذیری و شرایط نگهداری سنجیده شود.
• جرثقیل سقفی: ظرفیت و کلاس کاری جرثقیل ممکن است ستون، فونداسیون، براکت، تیر حمال و تلرانس نصب را تغییر دهد.
• خوردگی و حریق: آماده‌سازی سطح، رنگ یا گالوانیزه، پوشش مقاوم حریق و امکان تجدید پوشش بخشی از هزینه چرخه عمر هستند.
• ساخت، حمل و نصب: محدودیت طول حمل، تعداد قطعات و وصله‌ها، دسترسی جرثقیل نصب و مدت توقف کارگاه بر قیمت اثر دارند.

مثال‌های کاربردی و راهنمای تصمیم‌گیری

• مقایسه پوشش‌ها: برای یک انبار بدون کنترل دما، ورق تک‌لایه ممکن است پاسخ‌گو باشد؛ اما برای سردخانه یا فضای تولیدی، هزینه انرژی، میعان و الزامات بهداشتی می‌تواند انتخاب را تغییر دهد. دوره بازگشت باید با داده‌های همان پروژه محاسبه شود.
• آمادگی برای جرثقیل آینده: اگر احتمال نصب جرثقیل وجود دارد، سناریوی ظرفیت و کلاس کاری باید در مبنای طراحی ثبت شود. پیش‌بینی مبهم «برای آینده» قابل محاسبه نیست.
• تغییر دهانه یا ارتفاع: اثر مالی آن خطی و ثابت نیست؛ وزن فولاد، بار باد، پایداری، فونداسیون، سطح پوسته و تجهیزات نصب هم‌زمان تغییر می‌کنند و باید دوباره متره شوند.

در نهایت، انتخاب اجزا فقط یک تصمیم قیمتی نیست؛ ایمنی، دوام، زمان اجرا و هزینه بهره‌برداری هم به آن وابسته‌اند. بنابراین هر پیشنهاد را همراه با فرضیات فنی و فهرست دقیق اقلام داخل و خارج از دامنه کار بررسی کنید.

چک‌لیست اطلاعات لازم برای طراحی و استعلام قیمت

• شهر و محل پروژه، کاربری، دهانه، طول، ارتفاع کناره و شیب سقف
• فاصله پیشنهادی قاب‌ها و محل و ابعاد درها، پنجره‌ها و دیگر بازشوها
• نوع پوشش سقف و دیوار، نیاز حرارتی و صوتی و شرایط خورندگی یا بهداشتی
• بارهای آویز، تجهیزات روی سقف، پنل خورشیدی، کانال، لوله و سقف کاذب
• مشخصات کامل جرثقیل: ظرفیت، دهانه، کلاس کاری، واکنش چرخ و توسعه آینده
• گزارش مکانیک خاک، محدودیت‌های سایت، مسیر حمل و شرایط نصب
• ضوابط حریق، خروج اضطراری، تهویه و الزامات ویژه بهره‌بردار

اگر برای بررسی نقشه یا استعلام قیمت سوله با کارشناسان ما تماس می‌گیرید، این اطلاعات را همراه نقشه اولیه ارسال کنید تا پیشنهاد دقیق‌تر و قابل‌مقایسه‌تری دریافت کنید.

سوالات متداول در مورد اجزای سوله صنعتی و غیر صنعتی

پاسخ‌های زیر برای آشنایی اولیه‌اند. تصمیم نهایی درباره حذف، تغییر ابعاد یا جابه‌جایی هر عضو باید بر پایه محاسبات و نقشه‌های همان پروژه گرفته شود.
