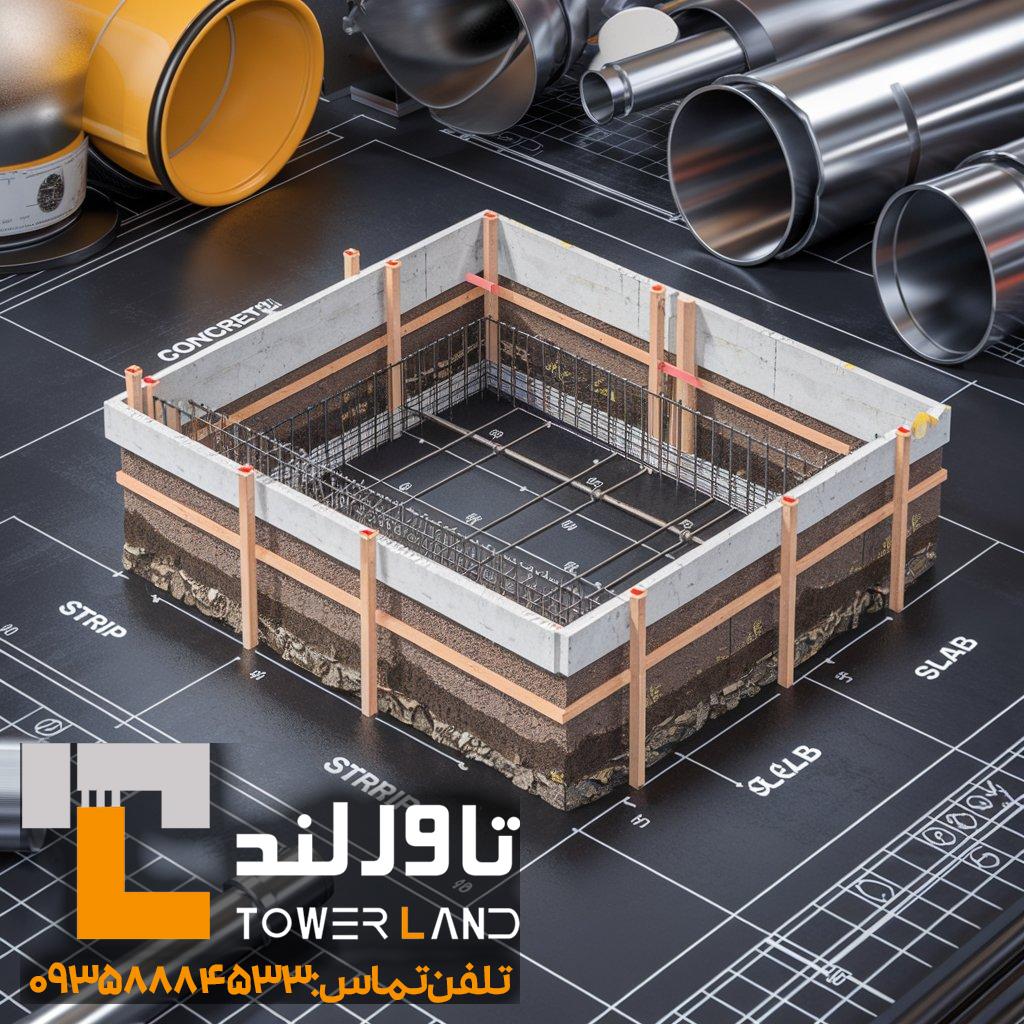

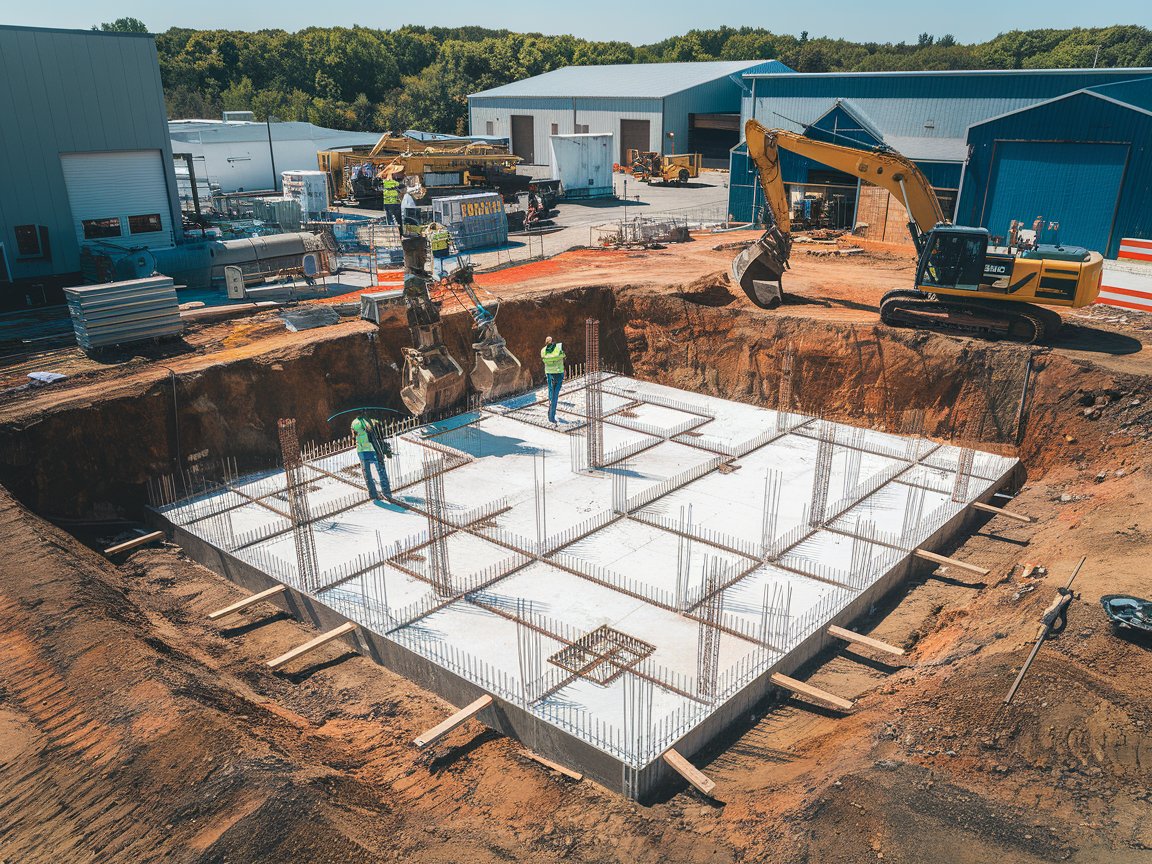

فونداسیون سوله مجموعهای از اجزای سازهای و ژئوتکنیکی است که نیروهای پای ستون را به زمین منتقل میکند. این نیروها فقط شامل وزن سازه نیستند و ممکن است فشار، کشش ناشی از بلندشدگی، برش و لنگر را نیز دربر بگیرند. انتخاب سیستم پی با بررسی همزمان شرایط خاک، نشست، سطح آب زیرزمینی، بارهای باد و زلزله، کاربری سوله، وجود جرثقیل یا تجهیزات و محدودیتهای اجرایی انجام میشود.
سیستمهای متداول قابل بررسی شامل پی منفرد، پی نواری یا مشترک، پی گسترده و در شرایط خاص، پی عمیق یا شمعی هستند. پداستال نیز معمولاً بخشی از سیستم فونداسیون و محل اتصال بیسپلیت و انکربولتها به پی است؛ نه یک روش مستقل برای انتقال بار به لایههای عمیق خاک.
فونداسیون سوله نیروهای ایجادشده در پای ستونهای فولادی را از طریق بیسپلیت، انکربولت، گروت، پداستال و پی به زمین منتقل میکند. پیچیدگی این سیستم به واکنش ستونها، ارتفاع و دهانه سوله، شرایط باد و زلزله، وجود جرثقیل، ویژگیهای زمین و جزئیات اتصال پای ستون بستگی دارد. به همین دلیل نمیتوان صرفاً بر اساس سبک یا سنگین بودن سوله، نوع یا ابعاد فونداسیون را تعیین کرد.
طراحی و اجرای هماهنگ فونداسیون، علاوه بر کنترل ظرفیت باربری خاک، باید نشست کلی و نامتقارن، لغزش، واژگونی، بلندشدگی، خمش، برش و پانچ را نیز در صورت ارتباط با پروژه کنترل کند. بیتوجهی به این موارد میتواند باعث ترکخوردگی، نشست، جابهجایی انکربولتها، اختلال در نصب اسکلت و افزایش هزینه اصلاحات شود.
در مراحل ساخت سوله، انتخاب سیستم پی باید از تلفیق گزارش ژئوتکنیک و واکنشهای حاصل از تحلیل سازه انجام شود. برای بررسی اولیه پروژه توسط یک سازنده سوله، بهتر است محل اجرا، ابعاد دهانه، ارتفاع، کاربری، وجود جرثقیل یا تجهیزات و گزارش خاک در اختیار تیم فنی قرار گیرد.
جهت دریافت مشاوره همین حالا با ما تماس بگیرید
مشاوره و استعلام قیمت
سازههای فلزی، اسکلت فلزی، ساخت سوله
مشاوره تخصصی
مراحل ساخت سازههای فلزی
فونداسیون سوله چه نیروهایی را تحمل میکند؟
نیروهای وارد بر فونداسیون سوله به وزن سازه محدود نیستند. هر پای ستون ممکن است در ترکیبات مختلف بارگذاری، نیروی فشاری یا کششی، نیروی برشی و لنگر در یک یا دو راستا داشته باشد. مکش باد در سولههای سبک و بلند میتواند در برخی ستونها نیروی کششی قابلتوجهی ایجاد کند؛ در حالی که جرثقیل سقفی، تجهیزات صنعتی، زلزله یا نامنظمی سازه ممکن است نیروهای افقی، چرخهای یا لنگرهای بیشتری به اتصال پای ستون وارد کنند.
فشار ستون معمولاً از طریق بیسپلیت و لایه گروت به پداستال منتقل میشود. انکربولتها در تثبیت ستون هنگام نصب و انتقال نیروهای کششی و بخشی از نیروهای اتصال نقش دارند. روش انتقال برش نیز باید در طراحی مشخص شود و ممکن است بر اصطکاک، انکربولت، آرماتورهای طراحیشده یا کلید برشی متکی باشد. بنابراین قطر، تعداد، فاصله و طول مهاری انکربولتها را نمیتوان با یک عدد عمومی برای همه سولهها تعیین کرد.
انواع فونداسیون سوله
طبقهبندی زیر برای آشنایی اولیه با سیستمهای متداول است. ارتباط مستقیمی میان نام خاک، مانند رسی یا ماسهای، و یک نوع مشخص فونداسیون وجود ندارد. انتخاب نهایی باید بر اساس پارامترهای واقعی گزارش ژئوتکنیک، نشست، واکنش ستونها و شرایط اجرا انجام شود.
| سیستم فونداسیون | شرایطی که ممکن است بررسی شود | کنترلهای ضروری | محدودیتهای مهم |
| پی منفرد | زمانی که انتقال نیروی هر ستون با یک پی مستقل از نظر ابعاد، نشست و پایداری امکانپذیر باشد | ظرفیت باربری، نشست، خمش، برش، پانچ، لغزش، واژگونی و بلندشدگی | در واکنشهای بزرگ، فاصله کم ستونها، محدودیت مرزی یا زمین نامناسب ممکن است ابعاد آن غیراقتصادی شود |
| پی نواری یا مشترک | زیر دیوارها، ستونهای نزدیک به هم، ستونهای مجاور مرز زمین یا مواردی که پیوستگی سازهای لازم است | توزیع فشار زیر پی، خمش و برش طولی و عرضی، نشست و سختی پی | فشار زیر پی الزاماً یکنواخت نیست و عملکرد آن باید محاسبه شود |
| پی گسترده | زمانی که پیهای منفرد سطح زیادی را اشغال میکنند یا کاهش فشار متوسط و کنترل اختلاف نشست موردنظر است | نشست کلی و نامتقارن، خمش، برش یکطرفه، پانچ، آب زیرزمینی و مراحل اجرا | رادیه بهتنهایی مشکل نشست را حذف نمیکند و ممکن است بتن، آرماتور و زمان اجرای بیشتری نیاز داشته باشد |
| پی عمیق یا شمعی | در شرایطی که پی سطحی الزامات ظرفیت باربری، نشست یا پایداری را تأمین نکند | ظرفیت محوری و جانبی، نشست، گروه شمع، کلاهک، روش اجرا و آزمایشهای لازم | نیازمند مطالعات تخصصی، تجهیزات اجرایی و کنترل کیفیت ویژه است |
هشدار: این مقایسه برای تصمیمگیری نهایی یا اجرای مستقیم کافی نیست. امکان دارد در یک زمین مشخص، بهسازی خاک و پی سطحی از پی عمیق مناسبتر باشد یا برعکس.
۱. فونداسیون منفرد با یا بدون کلاف رابط
پی منفرد زیر هر ستون اجرا میشود و زمانی قابل بررسی است که ظرفیت باربری و نشست زمین، ابعاد موردنیاز پی و کنترلهای سازهای را توجیه کنند. استفاده از این سیستم فقط به سولههای سبک یا دهانه کوچک محدود نیست و ممکن است در پروژههای بزرگتر نیز، در صورت مناسب بودن واکنشهای پای ستون و شرایط زمین، انتخاب شود.
در صورت نیاز، پیهای منفرد با کلاف یا تیر رابط طراحیشده به یکدیگر متصل میشوند. نقش این اعضا باید در محاسبات و نقشهها مشخص باشد. کلاف رابط بهخودیخود ظرفیت باربری خاک را افزایش نمیدهد و نباید بدون طراحی، راهحل قطعی نشست نامتقارن تلقی شود.
۲. فونداسیون نواری یا مشترک
پی نواری یا مشترک میتواند زیر دیوارهای باربر یا چند ستون نزدیک به هم اجرا شود. نزدیکی ستونها، قرارگیری ستون در مجاورت مرز زمین، همپوشانی پیهای منفرد یا نیاز به پیوستگی سازهای از دلایل احتمالی بررسی این سیستم هستند. فشار تماس خاک در طول پی لزوماً یکنواخت نیست و باید با توجه به واکنشها، سختی پی و رفتار زمین محاسبه شود.
۳. فونداسیون گسترده
پی گسترده بخش بزرگی از سطح زیر سازه را پوشش میدهد و ممکن است برای کاهش فشار متوسط زیر پی، یکپارچهکردن عملکرد چند ستون یا محدودکردن اختلاف نشست بررسی شود. با این حال، رادیه مانع قطعی نشست نیست و طراحی آن باید شامل کنترل نشست کلی و نامتقارن، خمش، برش، پانچ، فشار آب و شرایط بتنریزی باشد.
۴. فونداسیون شمعی یا عمیق
اگر پی سطحی نتواند الزامات ظرفیت باربری، نشست یا پایداری پروژه را تأمین کند، ممکن است استفاده از شمع یا سایر سیستمهای عمیق بررسی شود. انتخاب نوع، طول، قطر، تعداد و روش اجرای شمع به لایهبندی زمین، سطح آب زیرزمینی، بارهای قائم و جانبی، امکانات اجرایی و آثار اجرای شمع بر مجاورت پروژه بستگی دارد.
در فونداسیون شمعی، خود شمع فقط یک جزء از سیستم است. کلاهک شمع، اتصال آن به پداستال یا ستون، آرایش گروه شمع و آزمایشهای کنترل کیفیت نیز باید در طراحی و اجرا مشخص شوند.
نقش پداستال در فونداسیون سوله
پداستال یا ستونک بتنی، عضو کوتاهی است که معمولاً بین پی و بیسپلیت ستون فولادی قرار میگیرد. این عضو فضای لازم برای نصب و مهار انکربولتها، تنظیم تراز بیسپلیت، اجرای گروت و انتقال نیروها به پی را فراهم میکند. ابعاد، ارتفاع و آرماتور پداستال باید بر اساس نیروهای پای ستون و جزئیات اتصال طراحی شود.
پداستال روش بهسازی خاک نیست و بار را بهتنهایی به لایه مقاوم در عمق منتقل نمیکند. در صورت نیاز به انتقال بار به لایههای عمیقتر، باید سیستمهایی مانند شمع یا روشهای تخصصی اصلاح زمین بررسی شوند.
انتخاب نهایی فونداسیون با بررسی همزمان گزارش ژئوتکنیک، واکنشهای پای ستون، محدودیتهای اجرایی و الزامات فنی پروژه انجام میشود. برای ارزیابی اولیه، مشخصات هندسی سوله، محل پروژه، نوع کاربری، وجود جرثقیل یا تجهیزات و گزارش خاک را در اختیار تیم طراحی قرار دهید.
چه عواملی نوع فونداسیون سوله را تعیین میکنند؟
شرایط ژئوتکنیکی محل پروژه
شناخت زمین فقط به تعیین رسی، ماسهای یا سنگی بودن خاک محدود نمیشود. تراکم یا قوام لایهها، ضخامت خاک دستی، ظرفیت باربری، نشست آنی و تحکیمی، تورم یا رمبندگی، سطح آب زیرزمینی، احتمال روانگرایی، خورندگی خاک و وضعیت زهکشی از جمله عواملی هستند که باید در مطالعات ژئوتکنیک بررسی شوند.
در بسیاری از پروژهها، نشست کلی یا اختلاف نشست میتواند پیش از ظرفیت نهایی باربری، معیار تعیینکننده طراحی باشد. به همین دلیل یک عدد عمومی برای «مقاومت مجاز خاک» نمیتواند جایگزین گزارش ژئوتکنیک پروژه شود. پارامترهای طراحی باید با توجه به ابعاد و تراز پی، ترکیبات بار و معیارهای تغییرشکل ارائه شوند.
بارهای وارد بر سوله و واکنشهای پای ستون
مبنای طراحی فونداسیون، وزن کلی سوله نیست؛ بلکه واکنش هر ستون در ترکیبات مختلف بارگذاری است. این واکنشها میتوانند شامل بیشترین و کمترین نیروی قائم، نیروی کششی ناشی از باد، برش و لنگر در دو راستا باشند. ارتفاع و دهانه سوله، فاصله قابها، نوع سیستم باربر جانبی، بار برف، باد و زلزله و وجود جرثقیل سقفی یا تجهیزات صنعتی بر این واکنشها اثر میگذارند.
یک سوله سبک ممکن است به دلیل سطح بادگیر زیاد، نیروی بلندشدگی قابلتوجهی ایجاد کند. همچنین سوله جرثقیلدار میتواند بارهای افقی، ضربهای یا چرخهای داشته باشد. بنابراین عبارتهایی مانند «سوله سبک، پی ساده» یا «دهانه بزرگ، پی گسترده» فقط توصیفهای عمومی هستند و معیار طراحی محسوب نمیشوند.
شرایط اجرایی و محدودیتهای پروژه
مرز زمین، فاصله از سازههای مجاور، مسیر عبور تأسیسات، تراز کف نهایی، امکان دسترسی ماشینآلات، برنامه زمانبندی، آبهای سطحی، محدودیت گودبرداری و نحوه نصب اسکلت میتوانند بر انتخاب سیستم پی اثر بگذارند. تصمیم فنی مناسب باید هم از نظر سازهای و ژئوتکنیکی قابلقبول و هم از نظر اجرا عملی باشد.
برای طراحی فونداسیون سوله چه مدارکی لازم است؟
هرچه اطلاعات اولیه کاملتر باشد، احتمال دوبارهکاری و تغییرات پرهزینه در مرحله اجرا کمتر میشود. مدارک و اطلاعات موردنیاز معمولاً شامل موارد زیر هستند:
- پلان کلی سوله، ابعاد دهانه و طول ساختمان
- فاصله قابها و محل دقیق ستونها
- ارتفاع کناره و تاج، شیب سقف و نوع پوشش
- کاربری سوله و بارهای بهرهبرداری
- وجود جرثقیل سقفی، نیمطبقه، سیلو، مخزن یا تجهیزات صنعتی
- محل جغرافیایی و ترازهای پروژه
- گزارش مطالعات ژئوتکنیک
- واکنشهای پای ستون در ترکیبات بارگذاری
- جزئیات بیسپلیت، انکربولت و اتصال پای ستون
- محدودیتهای همجواری، مسیر تأسیسات و شرایط دسترسی
روند عمومی اجرای فونداسیون سوله؛ از مطالعات تا تحویل
ترتیب و جزئیات اجرای هر پروژه باید مطابق نقشههای مصوب، مشخصات فنی و دستورهای ثبتشده دستگاه نظارت تنظیم شود. مراحل زیر یک روند عمومی هستند و جایگزین نقشه یا روش اجرایی پروژه نیستند.
۱. مطالعات ژئوتکنیک و هماهنگی نقشهها
پیش از طراحی، مطالعات ژئوتکنیکی متناسب با ابعاد، اهمیت و شرایط پروژه انجام میشود. گزارش ژئوتکنیک باید پارامترهای موردنیاز طراحی، ظرفیت باربری، نشست، سطح آب زیرزمینی، وضعیت خاکهای دستی یا مسئلهدار، ملاحظات گودبرداری و توصیههای اجرایی را ارائه کند.
مهندس سازه با استفاده از این گزارش و واکنشهای پای ستون، سیستم و ابعاد پی را طراحی میکند. پیش از اجرا باید نقشه فونداسیون، نقشه اسکلت، جزئیات بیسپلیت و انکربولت و محوربندی ستونها با یکدیگر تطبیق داده شوند.
۲. پیادهسازی، گودبرداری و آمادهسازی بستر
محورها، ترازها و محل پیها باید با ابزار مناسب و در پروژههای حساس با کنترل نقشهبرداری پیاده شوند. عمق استقرار پی عدد ثابتی ندارد و بر اساس تراز لایه مناسب زمین، الزامات ژئوتکنیکی، یخبندان، فرسایش، سطح آب، هندسه پی و کنترلهای پایداری تعیین میشود.
پس از گودبرداری، بستر باید از خاک سست، آلی، دستخورده یا آبگرفته پاک شود و پیش از ادامه عملیات به تأیید مسئول فنی مربوط برسد. اگر خاکریزی جایگزین یا خاکریزی مهندسیشده لازم باشد، نوع مصالح، ضخامت لایهها، رطوبت و معیار تراکم باید در مشخصات پروژه تعیین و کنترل شوند. تراکم سطح بستر بهتنهایی تمام انواع نشست را حذف نمیکند.
۳. اجرای بتن نظافت یا مگر
پس از تأیید بستر، بتن نظافت یا مگر با ضخامت و مشخصات درجشده در نقشه یا مشخصات فنی اجرا میشود. این لایه سطحی تمیز و هموار برای آرماتوربندی و کنترل ابعاد فراهم میکند و مانع تماس مستقیم بتن سازهای با خاک میشود؛ اما نقش سازهای ندارد و جایگزین بهسازی زمین یا کنترل آب نیست.
۴. آرماتوربندی فونداسیون و پداستال
قطر، تعداد، فاصله، جهت، لایه، طول مهاری و وصله میلگردها باید دقیقاً مطابق نقشه سازه اجرا شوند. این مقادیر تابع خمش، برش، پانچ، حداقل آرماتور، کنترل ترک، ابعاد پی و نیروهای اتصال هستند و نمیتوان دامنه ثابتی برای همه سولهها ارائه کرد.
پیش از بتنریزی باید وضعیت میلگردها، طول مهاری و وصله، آرماتورهای پداستال، تقویتهای موضعی، لقمهها، خرکها و فاصله میلگرد از خاک و قالب کنترل شود. پوشش بتن نیز باید مطابق نقشه، شرایط محیطی و نحوه تماس عضو با خاک تأمین شود. استفاده از لقمه نامناسب، قرارگرفتن میلگرد روی خاک یا تغییر خودسرانه شبکه آرماتور مجاز نیست.
۵. قالببندی، اجرای پداستال و جانمایی انکربولتها
قالبها باید از نظر ابعاد، تراز، شاقولی، پایداری و آببندی کنترل شوند. انکربولتها نیز باید مطابق نقشه اتصال پای ستون و با شابلون صلب در موقعیت دقیق قرار گیرند. تعداد، قطر، مشخصات مصالح، فاصله محورها، فاصله از لبه، طول مهاری، مهره و واشر انکربولتها فقط از طراحی به دست میآیند.
پیش از بتنریزی، محور تا محور بولتها، تراز بالای آنها، ارتفاع رزوه آزاد، شاقولی بودن، جهت شابلون و تطبیق با سوراخهای بیسپلیت کنترل میشود. شابلون باید در برابر فشار بتن و ارتعاش مهار شود و رزوهها در برابر آسیب و ورود دوغاب محافظت شوند. در پروژههای حساس، ثبت نقشهبرداری پیش و پس از بتنریزی توصیه میشود.

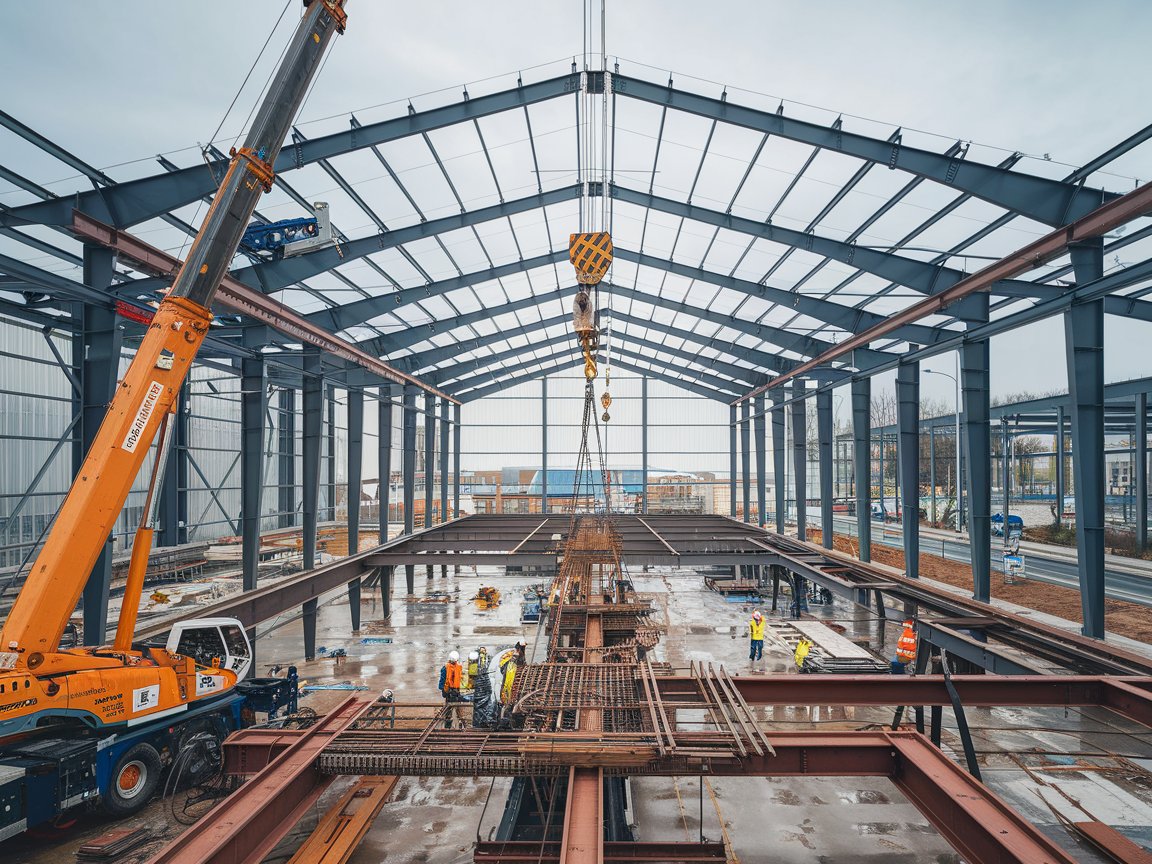

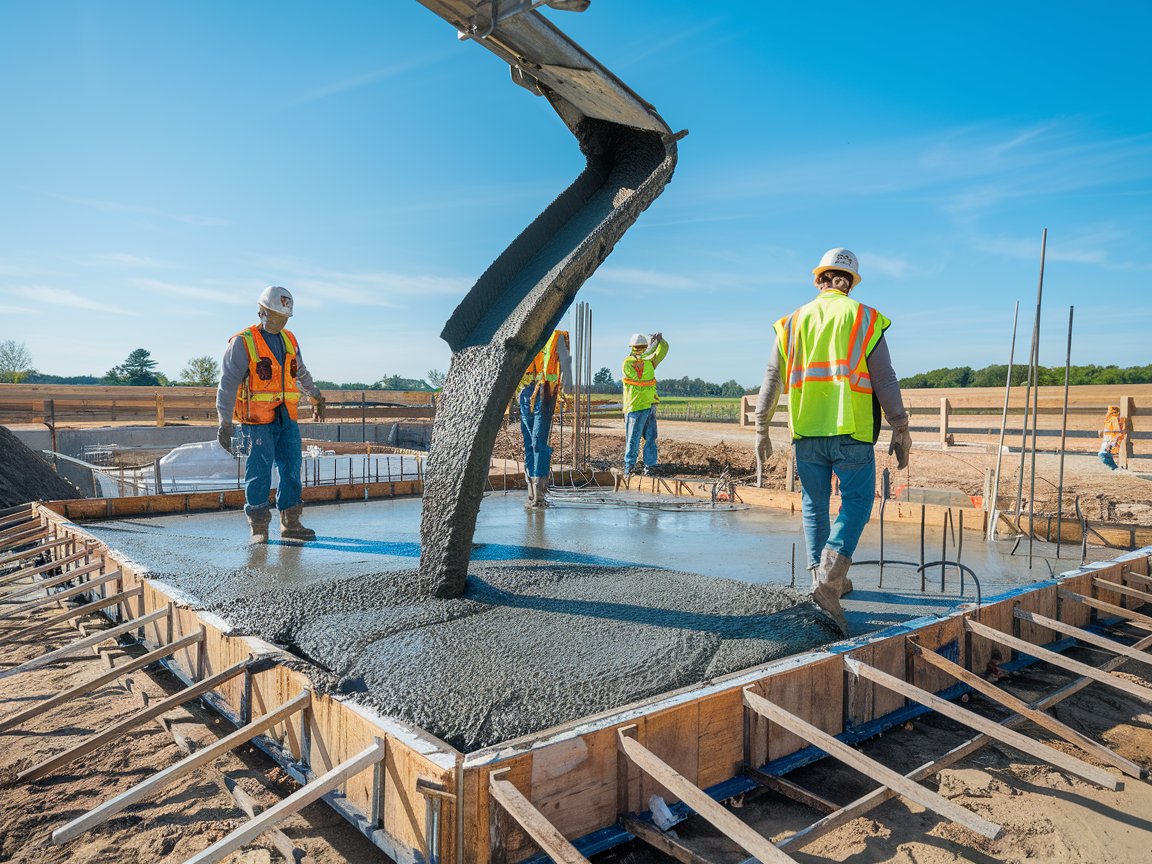

۶. بتنریزی، تراکم، عملآوری و کنترل کیفیت
بتن سازهای باید بر اساس رده مقاومتی، الزامات دوام، کارایی و طرح اختلاط مندرج در مدارک پروژه تهیه شود. مقدار سیمان بهتنهایی معیار کافی برای تعیین کیفیت بتن نیست. پیش از تخلیه، مشخصات محموله، زمان حمل، کارایی و شرایط آبوهوایی کنترل میشوند و افزودن آب بدون تأیید فنی نباید انجام شود.
بتنریزی باید طبق برنامه مصوب، با تراکم مناسب و بدون جداشدگی انجام شود. محل درزهای اجرایی احتمالی باید از پیش تعیین شود. نمونهگیری، ثبت محل مصرف، کنترل بتن تازه و آزمایش مقاومت بر اساس برنامه کنترل کیفیت پروژه انجام میشوند.
عملآوری باید بلافاصله در زمان مناسب آغاز شود و رطوبت و دمای لازم را برای مدت تعیینشده در مشخصات فنی حفظ کند. پایان یک دوره کوتاه عملآوری به معنای کسب مقاومت نهایی نیست. زمان بازکردن قالب، بارگذاری و نصب اسکلت باید با توجه به مقاومت بهدستآمده و تأیید مسئول فنی پروژه تعیین شود.
۷. بازرسی نهایی و تحویل فونداسیون
بارگذاری آزمایشی پی سطحی، مرحله متداول تحویل فونداسیون سوله نیست. تحویل باید بر اساس مدارک و کنترلهای ثبتشده انجام شود. در سیستمهای شمعی ممکن است آزمایشهای بار یا یکپارچگی بر اساس طرح کنترل کیفیت لازم باشند، اما این موضوع باید در مدارک پروژه مشخص شود.
مدارک تحویل میتوانند شامل صورتجلسه تأیید بستر، نتایج کنترل تراکم، گزارش آرماتور و قالب، نتایج آزمایش بتن، کنترل ابعاد و تراز پداستال، گزارش موقعیت انکربولتها، نقشه چونساخت و مجوز نصب اسکلت باشند. پس از نصب ستونها نیز اجرای صحیح گروت زیر بیسپلیت باید کنترل شود.
در ویدئوی زیر، روند عمومی اجرای فونداسیون سوله، از آمادهسازی بستر تا بولتگذاری و بتنریزی، نمایش داده شده است. جزئیات هر پروژه باید مطابق نقشههای مصوب و روش اجرایی همان پروژه انجام شود.
چکلیست کوتاه پیش از بتنریزی
- تطبیق آخرین نسخه نقشههای سازه، فونداسیون و بیسپلیت
- تأیید محور، ابعاد و تراز پی و پداستال
- کنترل بستر و آبهای جمعشده در گود
- کنترل قطر، تعداد، فاصله، وصله و مهار میلگردها
- کنترل لقمه، خرک و پوشش بتن
- کنترل شابلون، موقعیت، تراز و رزوه انکربولتها
- کنترل پایداری و آببندی قالب
- تعیین برنامه بتنریزی، نمونهگیری، ویبره و عملآوری
- ثبت تأییدهای لازم پیش از صدور مجوز بتنریزی
ملاحظات ویژه اجرایی و کنترل کیفیت
کنترل نشست
نشست زمین فقط با متراکمکردن سطح بستر کنترل نمیشود. نشست ممکن است ناشی از تراکمپذیری لایههای عمیق، تحکیم خاکهای ریزدانه، وجود خاک دستی، تغییر سطح آب یا توزیع نامناسب تنش باشد. مقدار نشست کلی و اختلاف نشست باید در مطالعات ژئوتکنیک و طراحی فونداسیون بررسی شود.
آمادهسازی صحیح بستر، برداشت خاک نامناسب، اجرای خاکریزی مهندسیشده، کنترل تراکم و اجرای روش بهسازی توصیهشده میتوانند بخشی از برنامه کنترل نشست باشند. انتخاب این اقدامات باید بر اساس علت واقعی مشکل انجام شود.
مدیریت آبهای سطحی و زیرزمینی
آب جمعشده در اطراف یا زیر پی میتواند اجرای بتن، مقاومت زمین، دوام مصالح و عملکرد محوطه را تحتتأثیر قرار دهد. شیببندی محوطه، آبرو، آبکشی موقت یا زهکش دائمی باید بر اساس وضعیت زمین و طرح محوطه انتخاب شوند.
اجرای لوله یا شیار زهکش یک راهکار عمومی برای همه پروژهها نیست. محل تخلیه، فیلتر، شیب، امکان نگهداری و خطر شستهشدن ریزدانهها باید بررسی شود. در صورت بالا بودن سطح آب زیرزمینی، روش کنترل آب باید در گزارش ژئوتکنیک یا روش اجرایی پروژه مشخص شود.
کنترل کیفیت بتن و میلگرد
پیش از بتنریزی باید مشخصات و وضعیت میلگردها، قطر و تعداد، طول مهاری و وصله، کاور، خرک و لقمهها با نقشه تطبیق داده شوند. سطح میلگرد و قالب باید از گل، روغن نامناسب، مواد سست و آلودگیهایی که بر چسبندگی اثر میگذارند پاک باشد.
کنترل بتن شامل بررسی مشخصات محموله، کارایی، دما، نمونهگیری، کدگذاری نمونهها، تراکم، سطح نهایی و عملآوری است. تمام نتایج و صورتجلسهها باید به محل و تاریخ بتنریزی قابل ردیابی باشند.
خطاهای رایج در اجرای فونداسیون سوله
- اجرای آرماتور با قطر، تعداد یا فاصله متفاوت از نقشه
- کاور ناکافی یا تماس مستقیم میلگرد با خاک
- حذف یا جابهجایی آرماتورهای تقویتی اطراف پداستال
- استفاده از لقمه و خرک نامناسب
- جابهجایی شابلون یا انکربولتها هنگام بتنریزی
- اشتباه در جهت شابلون و تطبیق نداشتن آن با بیسپلیت
- آسیبدیدگی یا پرشدن رزوه انکربولت با دوغاب بتن
- افزودن آب به بتن بدون مجوز فنی
- ویبره ناکافی یا بیش از حد و ایجاد کرموشدگی یا جداشدگی
- عملآوری ناقص یا بارگذاری زودهنگام
- اجرای ناقص گروت زیر بیسپلیت پس از نصب ستون
روشهای مواجهه با خاک نامناسب
شناژ و پداستال روش بهسازی خاک نیستند و ظرفیت باربری زمین را بهخودیخود افزایش نمیدهند. همچنین استفاده از ژئوتکستایل یا مواد تثبیتکننده بدون طرح مهندسی، راهحل عمومی برای زیر فونداسیون محسوب نمیشود.
بسته به نوع مشکل، روشهایی مانند برداشت و جایگزینی خاک، خاکریزی مهندسیشده، تراکم سطحی یا عمیق، تثبیت خاک، پیشبارگذاری، ستون سنگی، اختلاط عمیق، استفاده طراحیشده از ژئوسنتتیک، تغییر سیستم پی یا استفاده از پی عمیق ممکن است بررسی شوند. انتخاب روش باید توسط مهندس ژئوتکنیک و با درنظرگرفتن نشست، ظرفیت باربری، سطح آب، همجواری و امکان اجرا انجام شود.
چه اطلاعاتی باید در نقشه فونداسیون مشخص شود؟
مقادیر اجرایی فونداسیون عدد ثابت و مشترکی برای همه سولهها ندارند. نقشههای محاسباتی، گزارش ژئوتکنیک و مشخصات فنی باید حداقل اطلاعات زیر را بهطور روشن در اختیار مجری و ناظر قرار دهند:
| موضوع | اطلاعاتی که باید مشخص شود | کنترل پیش از اجرا |
| هندسه پی | طول، عرض، ضخامت، تراز استقرار و موقعیت محورها | تطبیق با گزارش ژئوتکنیک، ستونگذاری و محدودیتهای سایت |
| پداستال | ابعاد، ارتفاع، تراز نهایی، آرماتور و جزئیات اتصال به پی | تطبیق با بیسپلیت، کف نهایی و نحوه اجرای گروت |
| بتن نظافت | ضخامت، محدوده اجرا و مشخصات موردنیاز | تأیید بستر، تراز و تمیزی سطح |
| بتن سازهای | رده مقاومتی، الزامات دوام، کارایی و سایر مشخصات طرح | تطبیق سفارش بتن و برنامه کنترل کیفیت با مدارک پروژه |
| آرماتور | قطر، تعداد، فاصله، جهت، لایه، طول مهاری، وصله و تقویت موضعی | کنترل کامل پیش از بتنریزی و ثبت صورتجلسه |
| پوشش بتن | مقدار لازم متناسب با شرایط محیطی و نحوه تماس با خاک | تأمین با لقمه مناسب و جلوگیری از تماس میلگرد با خاک |
| انکربولت | تعداد، قطر، مشخصات مصالح، طول مهاری، آرایش، مهره و واشر | کنترل شابلون، محور، تراز، رزوه و تطبیق با بیسپلیت |
| بستر و خاکریزی | تراز بستر، نوع مصالح جایگزین، ضخامت لایه و معیار تراکم | تأیید زمین و نتایج آزمایشهای لازم |
| کنترل کیفیت | آزمایشهای بتن، خاک، جوش یا سایر کنترلهای موردنیاز پروژه | تعیین مسئول، تعداد، زمان و معیار پذیرش |
| رواداری و تحویل | حدود مجاز ابعادی و ترازها و مدارک چونساخت | کنترل پیش از حمل و نصب اسکلت |
اگر وضعیت واقعی زمین، محوربندی یا جزئیات اجرا با مفروضات و نقشهها متفاوت باشد، عملیات مرتبط باید متوقف و موضوع به طراح سازه، مهندس ژئوتکنیک و دستگاه نظارت اعلام شود. هر تغییر باید با نقشه اصلاحی یا دستورکار فنی مصوب ثبت شود.
هزینهها و عوامل مؤثر بر قیمت فونداسیون سوله
هزینه اجرای فونداسیون به شرایط زمین، سیستم انتخابی پی، حجم عملیات خاکی، مقدار بتن و آرماتور، تعداد و مشخصات انکربولتها، قالببندی، حمل، پمپ بتن، آزمایشگاه، نقشهبرداری، آبکشی و دسترسی کارگاه وابسته است. در زمینهای نامناسب ممکن است هزینه برداشت و جایگزینی خاک، بهسازی زمین یا اجرای پی عمیق نیز به پروژه اضافه شود.
برای کاهش هزینه بدون افت کیفیت، طراحی سازه و فونداسیون باید از ابتدای پروژه هماهنگ باشد. متره دقیق، تهیه لیستوفر، سفارش برنامهریزیشده بتن، ساخت شابلون دقیق، کنترل انکربولت پیش از بتنریزی و جلوگیری از دوبارهکاری، معمولاً مؤثرتر از کاهش خودسرانه ابعاد یا مصالح هستند. هیچ تغییری در رده بتن، شبکه آرماتور، ابعاد پی یا مشخصات انکربولت نباید بدون تأیید طراح انجام شود.
برای برآورد اولیه، بهتر است پلان ستونگذاری، محل پروژه، مشخصات کاربری، اطلاعات جرثقیل یا تجهیزات و گزارش ژئوتکنیک در اختیار تیم برآورد قرار گیرد. قیمتگذاری صرفاً بر اساس مساحت سوله، بدون شناخت وضعیت زمین و واکنش ستونها، میتواند اختلاف قابلتوجهی با هزینه واقعی ایجاد کند.
سخن آخر
هیچ نوع پی، قطر میلگرد، ضخامت بتن، ظرفیت خاک یا مشخصات انکربولتی را نمیتوان بدون بررسی گزارش ژئوتکنیک و واکنشهای پای ستون برای همه سولهها تجویز کرد. طراحی مناسب زمانی شکل میگیرد که مهندس سازه، متخصص ژئوتکنیک و تیم اجرا از ابتدای پروژه هماهنگ باشند و تمام تغییرات نیز بهصورت مستند تأیید شوند.
برای بررسی اولیه پروژه، محل اجرا، ابعاد دهانه، ارتفاع، کاربری، وجود جرثقیل یا تجهیزات، پلان ستونگذاری و گزارش خاک را برای کارشناسان تاورلند ارسال کنید تا امکان ارائه مسیر فنی و برآورد واقعبینانهتر فراهم شود.
جهت دریافت مشاوره همین حالا با ما تماس بگیرید
مشاوره و استعلام قیمت
سازههای فلزی، اسکلت فلزی، ساخت سوله
مشاوره تخصصی
مراحل ساخت سازههای فلزی
منابع و مبانی فنی مقاله
- مبحث ششم مقررات ملی ساختمان؛ بارهای وارد بر ساختمان، نسخه لازمالاجرا در زمان طراحی
- مبحث هفتم مقررات ملی ساختمان؛ ژئوتکنیک و مهندسی پی، نسخه لازمالاجرا در زمان طراحی
- مبحث نهم مقررات ملی ساختمان؛ طرح و اجرای ساختمانهای بتنآرمه، نسخه لازمالاجرا در زمان طراحی
- مبحث دهم مقررات ملی ساختمان؛ طرح و اجرای ساختمانهای فولادی، نسخه لازمالاجرا در زمان طراحی
- استاندارد ۲۸۰۰ ایران، نسخه لازمالاجرا در زمان طراحی
- گزارش ژئوتکنیک، نقشههای مصوب، مشخصات فنی و دستورکارهای ثبتشده هر پروژه
