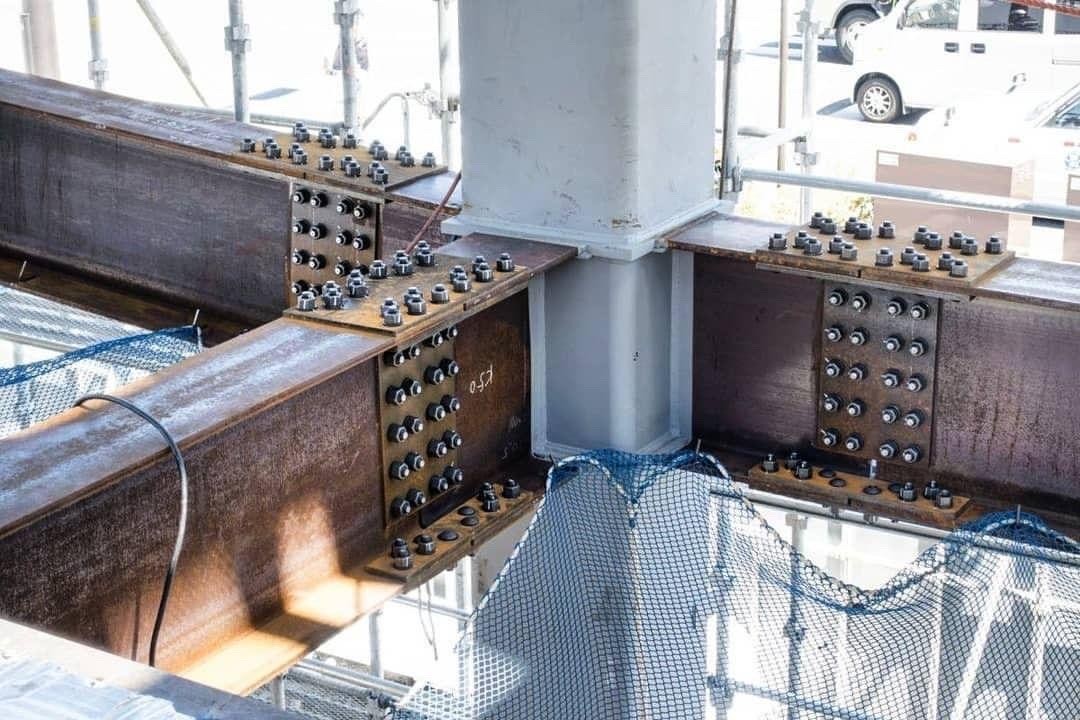

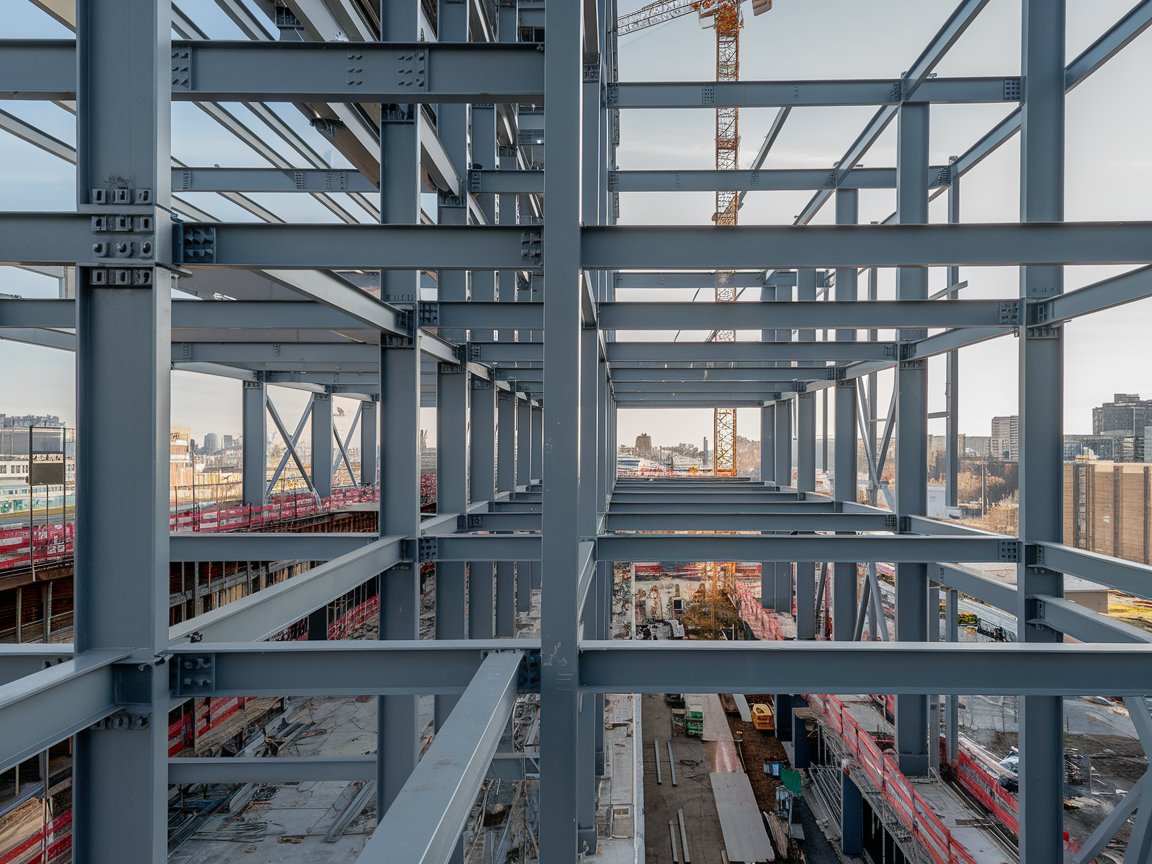

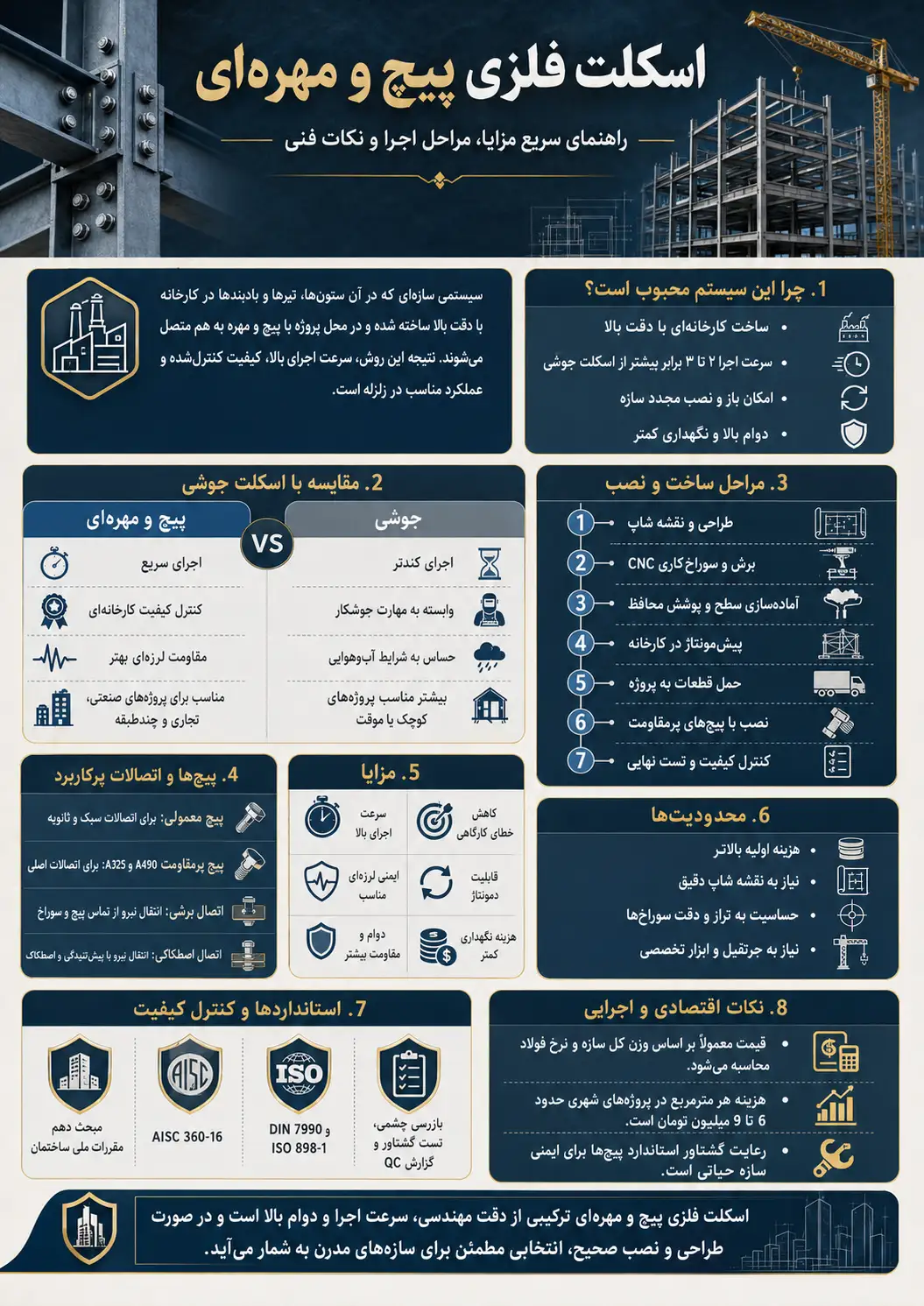

اسکلت فلزی پیچ و مهره‌ای نوعی سیستم سازه‌ای است که در آن تمام اجزای اصلی ساختمان — از ستون و تیر تا بادبند و مهاربند — در کارخانه با دقت بالا ساخته شده و در محل پروژه به‌وسیله پیچ و مهره به هم متصل می‌شوند. در این نوع از ساخت اسکلت فلزی، جوشکاری کارگاهی تقریباً حذف می‌شود و نتیجه، سازه‌ای است با سرعت اجرای بسیار بالا، دقت هندسی چشمگیر و کیفیت کنترل‌شده کارخانه‌ای. اسکلت پیچ و مهره‌ای به دلیل قابلیت باز و بسته شدن، ایمنی بالا در زلزله و عمر مفید طولانی، امروز در بسیاری از ساختمان‌های صنعتی، تجاری و بلندمرتبه جایگزین روش‌های سنتی شده است. این نوع سازه با ترکیب علم مهندسی و فناوری ساخت دقیق، به عنوان یکی از هوشمندترین روش‌های نوین ساخت و ساز در ایران شناخته می‌شود.
جهت دریافت مشاوره همین حالا با ما تماس بگیرید
مشاوره و استعلام قیمت
سازه‌های فلزی، اسکلت فلزی، ساخت سوله
مشاوره تخصصی
مراحل ساخت سازه‌های فلزی
پیش از مطالعه ی ادامه ی مقاله، توصیه می کنیم برای آشنایی بیشتر با اسکلت پیچ و مهره ای، این ویدئو را با دقت تماشا کنید:
تفاوت اسکلت فلزی پیچ و مهره‌ای با اسکلت جوشی
در انتخاب بین اسکلت فلزی پیچ و مهره‌ای و اسکلت جوشی، تفاوت‌ها تنها در روش اتصال خلاصه نمی‌شوند؛ بلکه در دقت، دوام، زمان اجرا و کیفیت کلی سازه تفاوت‌های بنیادینی وجود دارد که در جدول زیر به‌صورت دقیق و مهندسی مقایسه شده‌اند:
| ویژگی مقایسه | اسکلت فلزی پیچ و مهره‌ای | اسکلت فلزی جوشی |
| روش اتصال | اتصال قطعات با پیچ‌های پرمقاومت (A325 یا A490) و مهره، بدون نیاز به جوشکاری در محل | اتصال قطعات با جوشکاری در محل پروژه، نیاز به جوشکار ماهر |
| محل ساخت | ساخت کامل در کارخانه با تجهیزات CNC و سوراخ‌کاری دقیق | ساخت و مونتاژ در محل کارگاه |
| سرعت اجرا | بسیار بالا (۲ تا ۳ برابر سریع‌تر از جوشی) | کندتر، وابسته به شرایط آب‌وهوا و نیروی انسانی |
| کیفیت و دقت اجرا | بالا و کنترل‌شده در کارخانه؛ خطای انسانی بسیار کم | متغیر و وابسته به مهارت جوشکار و شرایط محیطی |
| مقاومت لرزه‌ای | عالی، به‌دلیل اتصالات خشک و قابل کنترل | در صورت ضعف جوش یا ترک، مقاومت لرزه‌ای کاهش می‌یابد |
| امکان دمونتاژ و جابه‌جایی | بله، سازه قابل باز و نصب مجدد است | خیر، سازه دائمی و غیرقابل جداسازی است |
| هزینه اولیه | کمی بالاتر به‌دلیل نیاز به تولید کارخانه‌ای | پایین‌تر در ظاهر، اما با هزینه‌های تعمیر و تأخیر بیشتر |
| هزینه نگهداری و تعمیرات | پایین‌تر، زیرا کنترل کیفی از ابتدا انجام شده است | بالاتر، به‌ویژه در صورت خوردگی یا ترک در جوش‌ها |
| خطا‌های اجرایی رایج | تنظیم گشتاور پیچ یا تراز ستون | نفوذ ناکافی جوش، تاب برداشتن قطعه، خطای دمایی |
| محدودیت آب‌وهوایی در اجرا | تقریباً ندارد، حتی در مناطق سرد یا مرطوب | بله، در بارندگی و سرما اجرای جوش دشوار است |
| کاربرد‌های رایج | سازه‌های صنعتی، سوله‌ها، برج‌ها، ساختمان‌های چندطبقه | ساختمان‌های کوچک، پروژه‌های موقت، کارگاه‌ها |
مراحل ساخت و نصب اسکلت فلزی پیچ و مهره‌ای
فرآیند ساخت و نصب اسکلت فلزی پیچ و مهره‌ای مجموعه‌ای از مراحل دقیق و مهندسی‌شده است که باید طبق استاندارد‌های ساخت و آیین‌نامه‌های طراحی فولاد انجام شود. هر گام در این مسیر نقش مستقیمی در استحکام، دقت و ایمنی سازه نهایی دارد. در ادامه این مراحل به‌صورت گام‌به‌گام آورده شده است:
گام اول: طراحی مهندسی و تهیه نقشه شاپ (Shop Drawing)
در این مرحله مهندسان سازه پس از محاسبه بار‌ها و مقاطع فولادی، نقشه‌های دقیق اجرایی را تهیه می‌کنند. این نقشه‌ها شامل موقعیت دقیق پیچ‌ها، نوع اتصال، ابعاد ستون‌ها و تیر‌ها و نحوه مونتاژ هستند.
- نرم‌افزار‌های مورد استفاده: Tekla Structures، AutoCAD، SAP2000
- هدف: جلوگیری از هرگونه خطا در تولید و نصب
گام دوم: برشکاری و سوراخ‌کاری در کارخانه
پس از تأیید نقشه‌ها، قطعات فولادی مطابق با ابعاد طراحی‌شده با دستگاه‌های CNC برش و سوراخ‌کاری می‌شوند. دقت در محل سوراخ‌ها بسیار حیاتی است زیرا کوچک‌ترین انحراف باعث تداخل در نصب می‌شود.
- تجهیزات کلیدی: برش CNC، دستگاه دریل اتوماتیک، گیوتین صنعتی
- کنترل کیفیت: انطباق سوراخ‌ها با نقشه در حد خطای زیر ۱ میلی‌متر
گام سوم: آماده‌سازی سطوح و پوشش محافظ
سطوح فولادی با روش‌هایی مثل سندبلاست تمیز می‌شوند تا زنگ‌زدگی و آلودگی از بین برود. سپس بر اساس شرایط محیطی پروژه، از رنگ اپوکسی یا گالوانیزه گرم برای جلوگیری از خوردگی استفاده می‌شود.
- هدف: افزایش طول عمر اسکلت
- در مناطق مرطوب، گالوانیزه گرم بهترین گزینه است.
گام چهارم: پیش‌مونتاژ (Pre-Assembly) در کارخانه
قبل از حمل قطعات به محل پروژه، برخی بخش‌ها مثل اتصالات ستون به بیس پلیت یا مونتاژ قاب اصلی به‌صورت آزمایشی در کارخانه سرهم می‌شود تا از صحت ابعاد و جای پیچ‌ها اطمینان حاصل گردد.
- هدف: کاهش خطای نصب در محل
- مزیت: صرفه‌جویی در زمان و هزینه حمل و نقل
گام پنجم: حمل قطعات به محل پروژه
پس از کنترل نهایی کیفیت و بسته‌بندی، قطعات به محل پروژه حمل می‌شوند. در این مرحله باید توجه ویژه‌ای به محافظت از سطوح رنگ‌شده یا گالوانیزه داشت تا آسیب نبینند.
- ابزار: تریلی‌های ۱۲ و ۱۸ متری، بالابر‌های مکانیکی
- نکته اجرایی: استفاده از پد محافظ زیر قطعات در حین حمل
گام ششم: نصب و مونتاژ در محل پروژه
در محل اجرا، ابتدا بیس پلیت‌ها تراز و فونداسیون آماده می‌شود. سپس ستون‌ها، تیر‌ها و بادبند‌ها به‌ترتیب نصب و با پیچ‌های پرمقاومت (مانند ASTM A325 یا A490) محکم می‌شوند.
- ابزار: ترک‌متر، آچار گشتاورسنج، کرین
- کنترل نهایی: اطمینان از گشتاور صحیح هر پیچ طبق دستور سازنده
گام هفتم: کنترل کیفیت و تست نهایی
در پایان کار، ناظران فنی تمام اتصالات را بررسی می‌کنند تا از صحت گشتاور پیچ‌ها، تراز ستون‌ها و مطابقت ابعادی با نقشه اطمینان حاصل شود. گواهی کنترل کیفیت (QC Report) برای تحویل پروژه صادر می‌شود.
- تست‌ها: آزمایش چشمی (VT)، تست گشتاور، کنترل تراز لیزری
- نتیجه: تأیید نهایی برای بارگذاری سازه
| مرحله | عملیات کلیدی | ابزار/استاندارد‌ها | هدف اصلی |
| ۱ | طراحی و نقشه شاپ | Tekla، AutoCAD | دقت ابعادی و هماهنگی اجزا |
| ۲ | برش و سوراخ‌کاری | CNC، دریل اتوماتیک | دقت سوراخ‌ها و مقاطع |
| ۳ | پوشش محافظ | سندبلاست، گالوانیزه | جلوگیری از خوردگی |
| ۴ | پیش‌مونتاژ کارخانه | مونتاژ آزمایشی | کاهش خطای نصب |
| ۵ | حمل به محل پروژه | تریلی، پالت محافظ | انتقال ایمن قطعات |
| ۶ | نصب و مونتاژ | ترک‌متر، کرین | اتصال دقیق و ایمن |
| ۷ | کنترل کیفیت | VT، گشتاورسنج | تأیید ایمنی و نهایی‌سازی سازه |
در این کلیپ می توانید راهنمای کاملی از مراحل ساخت اسکلت فلزی پیچ و مهره ای مشاهده و ملاحظه بفرمایید:
نکته فنی: رعایت گشتاور استاندارد در پیچ‌های پرمقاومت حیاتی است؛ گشتاور کمتر از حد می‌تواند باعث شل شدن سازه در زلزله شود و گشتاور بیش از حد نیز به رزوه پیچ آسیب می‌زند.

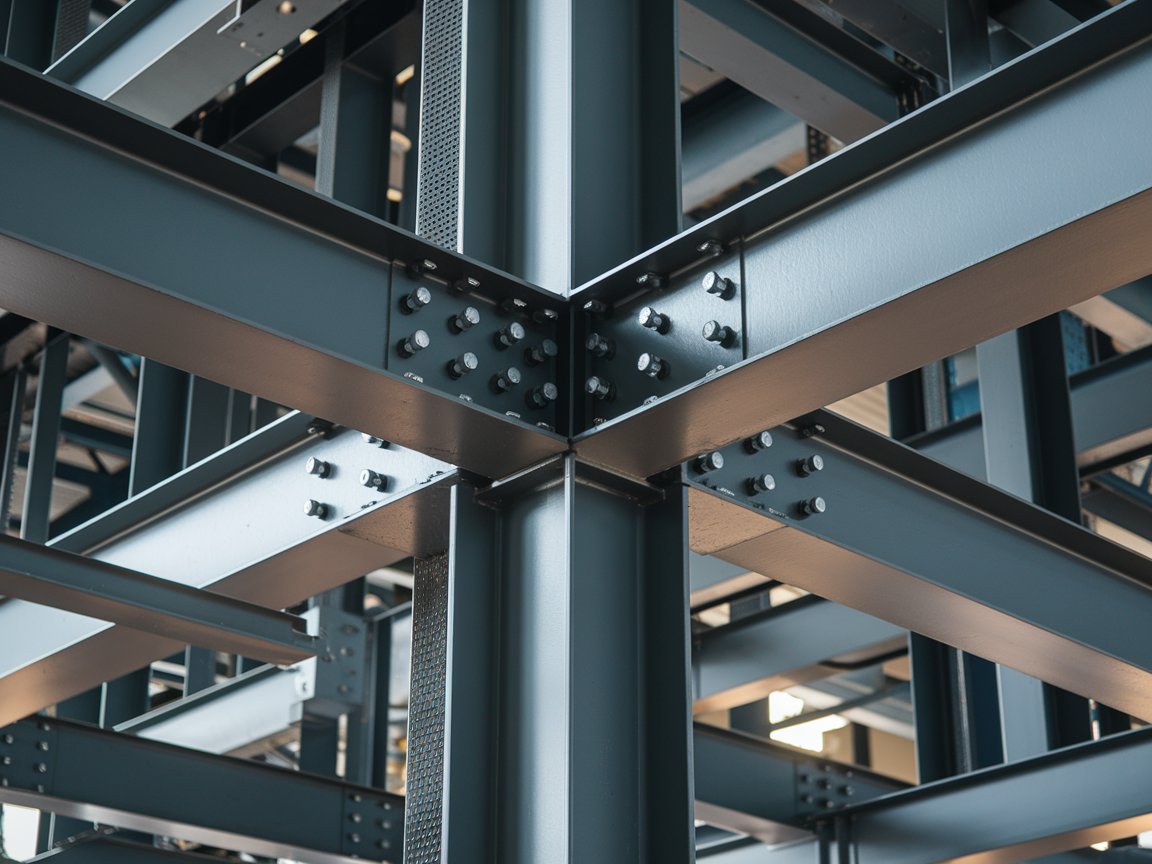

انواع پیچ‌ها و اتصالات در سازه‌های فلزی پیچ و مهره‌ای

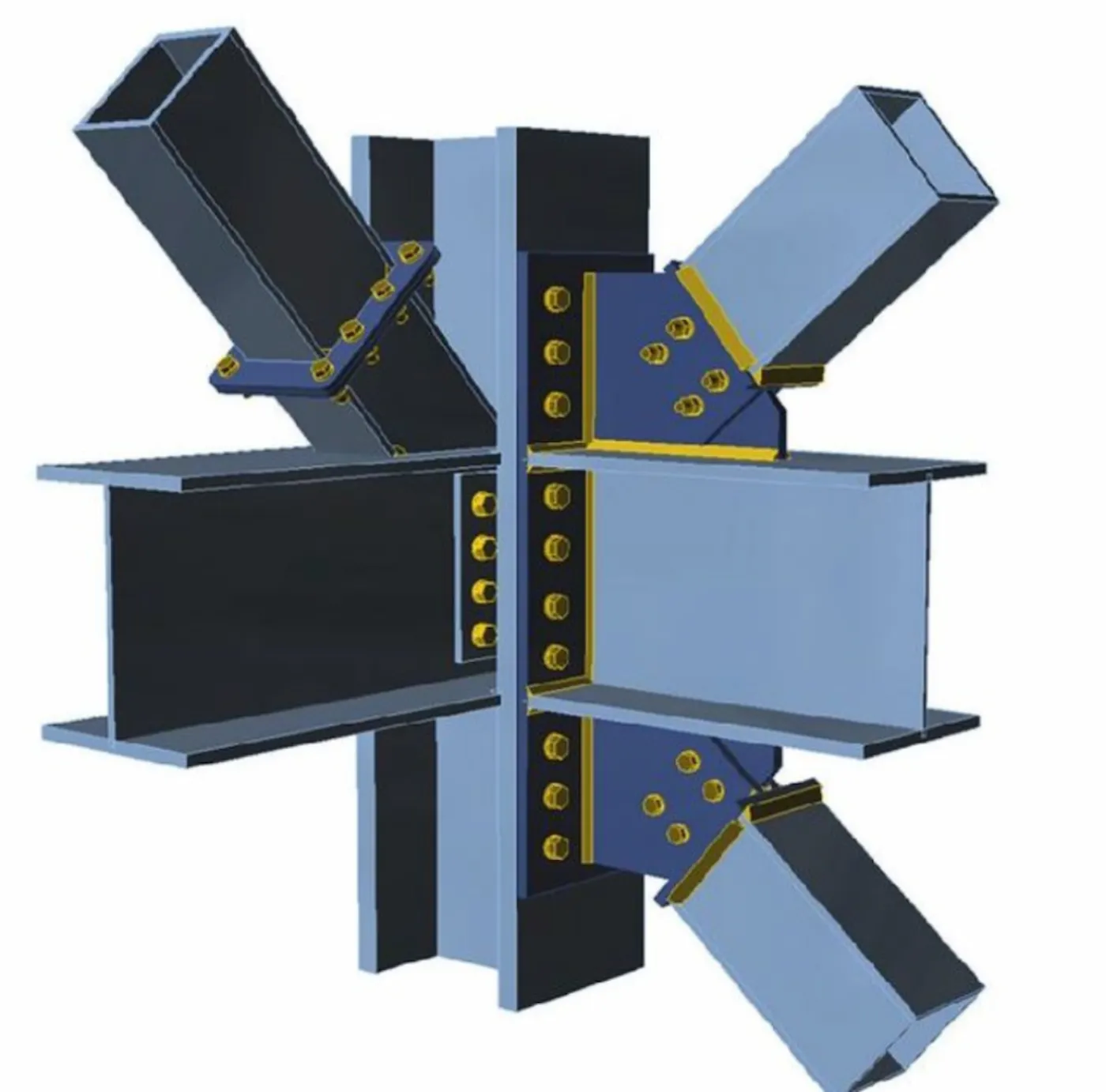

در سازه‌های فلزی پیچ و مهره‌ای، اتصالات نقش حیاتی در انتقال نیرو و حفظ استحکام سازه دارند. انتخاب نوع پیچ و نحوه اتصال باید بر اساس نوع نیرو‌های وارد بر سازه، موقعیت اتصال و آیین‌نامه‌های طراحی انجام شود.
در ادامه، انواع پیچ‌ها و اتصالات پرکاربرد در این نوع اسکلت‌ها را به‌صورت دسته‌بندی توضیح داده‌ایم:
- پیچ‌های معمولی (Ordinary Bolts)
از فولاد معمولی ساخته می‌شوند و برای اتصالات سبک و سازه‌های غیر باربر مناسب‌اند. معمولاً در پروژه‌های کوچک یا قسمت‌های موقت استفاده می‌شوند. مقاومت کششی آن‌ها محدود است و برای اتصالات ثانویه به کار می‌روند.
- پیچ‌های پرمقاومت (High Strength Bolts)
از فولاد آلیاژی با مقاومت بالا (مانند ASTM A325 و A490) ساخته می‌شوند و در اتصالات اصلی سازه‌های صنعتی و چندطبقه کاربرد دارند. این پیچ‌ها توان تحمل نیرو‌های برشی و کششی بالا را دارند و معمولاً در اتصالات اصطکاکی و برشی استفاده می‌شوند.

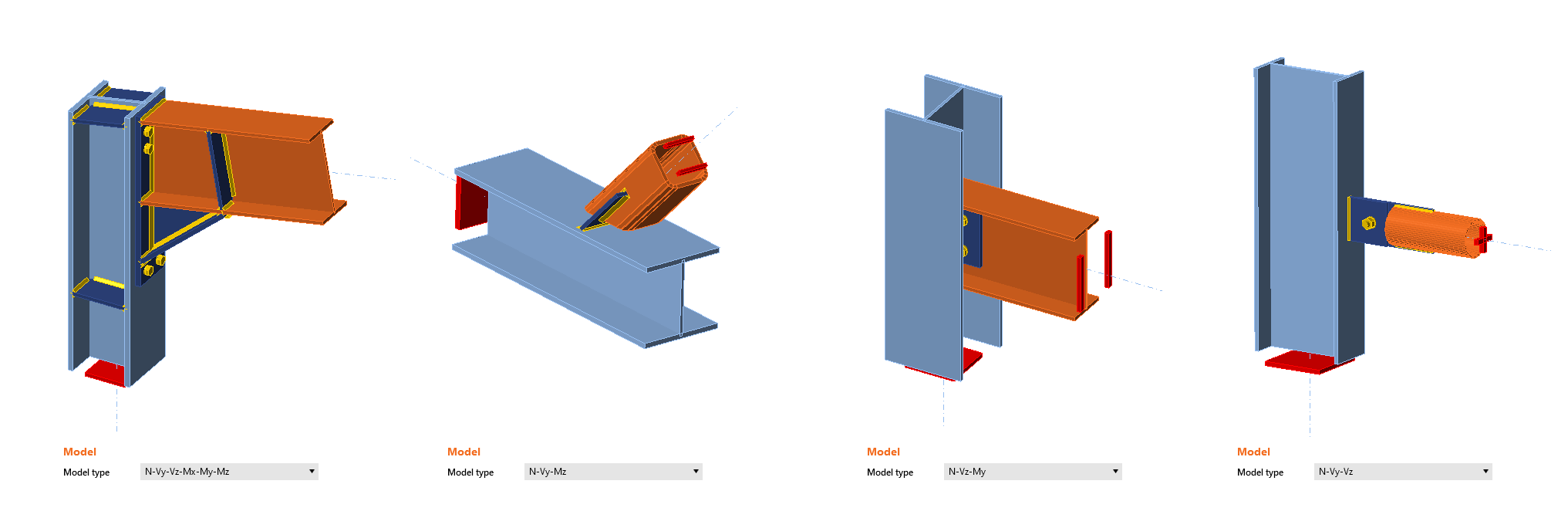

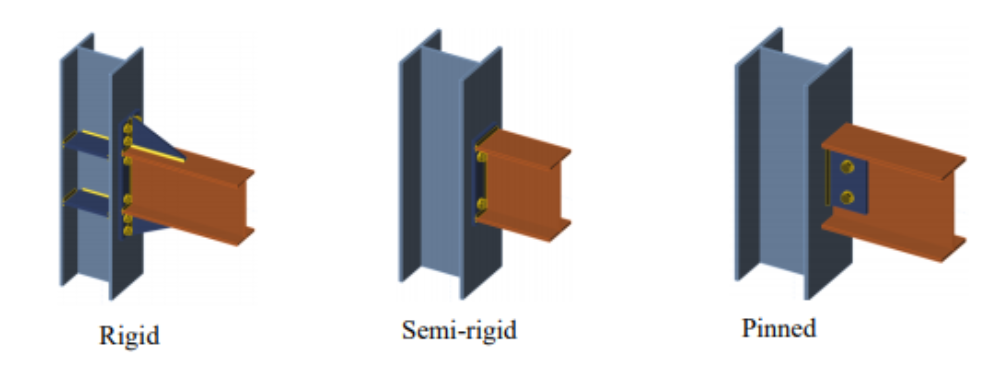

- انواع اتصالات پیچی در سازه‌های فلزی
اتصالات برشی (Bearing Type Connections):
در این نوع اتصال، نیرو از طریق تماس مستقیم بین پیچ و جداره سوراخ منتقل می‌شود و پیچ نقش المان فشاری را دارد. برای سازه‌هایی با بار استاتیکی و بدون ارتعاش زیاد مناسب است. کنترل دقیق قطر سوراخ و نوع پیچ در این روش اهمیت زیادی دارد.
اتصالات اصطکاکی (Slip-Critical Connections):
در این روش انتقال نیرو از طریق اصطکاک بین دو سطح انجام می‌شود که به‌وسیله پیش‌تنیدگی پیچ‌ها ایجاد می‌شود. این نوع اتصال برای سازه‌های حساس مانند پل‌ها، برج‌ها و ساختمان‌های مرتفع استفاده می‌شود. کنترل گشتاور سفت کردن پیچ‌ها در این روش حیاتی است.
اتصالات ترکیبی (Friction + Bearing):
در برخی پروژه‌ها از هر دو روش برشی و اصطکاکی به‌صورت هم‌زمان استفاده می‌شود تا مقاومت و ضریب اطمینان سازه افزایش یابد.
- انواع سوراخ در اتصالات پیچ و مهره‌ای
| نوع سوراخ | توضیح | کاربرد |
| استاندارد (Standard Hole) | قطر سوراخ حدود ۱ تا ۲ میلی‌متر بیشتر از قطر پیچ است. | پرکاربردترین نوع سوراخ در اتصالات عمومی |
| بزرگ‌شده (Oversized Hole) | قطر سوراخ تا ۳ میلی‌متر بیشتر از قطر پیچ است. | در اتصالاتی با نیاز به تلورانس نصب بیشتر |
| لوبیایی کوتاه (Short-Slotted Hole) | بیضی کوتاه در جهت عمود بر نیرو ایجاد می‌شود. | مناسب برای تنظیم موقعیت اتصال در نصب |
| لوبیایی بلند (Long-Slotted Hole) | بیضی بلند در جهت بارگذاری اصلی است. | برای جذب انبساط یا تغییرات طولی سازه |
- مشخصات فنی پیچ‌های پرکاربرد
| نوع پیچ | استاندارد | مقاومت کششی نهایی (MPa) | کاربرد اصلی |
| A325 | ASTM | حدود ۸۳۰ | قاب‌های فولادی صنعتی |
| A490 | ASTM | حدود ۱۰۴۰ | سازه‌های سنگین و مرتفع |
| DIN 7990 | DIN آلمان | حدود ۵۰۰–۶۰۰ | اتصالات عمومی ساختمانی |
نکات اجرایی مهم
- گشتاور سفت کردن پیچ‌ها باید مطابق با استاندارد تعیین شود.
- استفاده از واشر تخت و فنری برای جلوگیری از شل شدن پیچ الزامی است.
- پیچ‌ها باید خشک، تمیز و بدون چربی نصب شوند تا اصطکاک کافی ایجاد شود.
- در اتصالات اصطکاکی، استفاده از آچار گشتاورسنج (Torque Wrench) ضروری است.
- اتصالات در معرض لرزش یا بار متغیر باید به‌صورت دوره‌ای بازبینی شوند.
استاندارد‌ها و الزامات طراحی اسکلت فلزی پیچ و مهره‌ای
طراحی و اجرای اسکلت فلزی پیچ و مهره‌ای تنها زمانی ایمن، بادوام و قابل اعتماد است که مطابق با استاندارد‌ها و آیین‌نامه‌های رسمی ملی و بین‌المللی انجام شود. رعایت این الزامات نه‌تن‌ها از نظر قانونی الزامی است، بلکه تضمین‌کننده کیفیت سازه و کاهش ریسک‌های فنی در طول عمر ساختمان محسوب می‌شود. در ایران و جهان، چند مرجع معتبر وجود دارد که اصول طراحی، ساخت و نصب اسکلت‌های پیچ و مهره‌ای را تعیین می‌کنند.
مبحث دهم مقررات ملی ساختمان ایران
منبع اصلی طراحی و اجرای سازه‌های فولادی در ایران است. در بخش‌های مربوط به اتصالات پیچی، جزئیاتی درباره نوع پیچ‌ها، مقاومت مجاز، روش نصب، کنترل گشتاور و فواصل مجاز بین پیچ‌ها ارائه شده است.
طبق بند ۱۰-۳-۸ این مبحث:
«در اتصالات اصطکاکی، نیروی پیش‌تنیدگی پیچ باید مطابق با دستورالعمل تولیدکننده و به نحوی باشد که لغزش در سطح تماس تحت اثر بار‌های بهره‌برداری رخ ندهد. »
این بند به اهمیت کنترل گشتاور در پیچ‌های پرمقاومت اشاره دارد.
آیین‌نامه AISC (American Institute of Steel Construction)
آیین‌نامه AISC به عنوان مرجع اصلی طراحی سازه‌های فولادی در جهان شناخته می‌شود و یکی از منابع معتبر در زمینه طراحی و اجرای اتصالات پیچ و مهره‌ای است. در بخش AISC 360-16 این آیین‌نامه، به طور جامع به مبحث Bolted Connections یا اتصالات پیچی پرداخته شده و روش‌های محاسبه نیرو‌های برشی و کششی وارد بر پیچ‌ها، مقاومت مجاز هر نوع اتصال و الزامات طراحی به تفصیل شرح داده شده است. این آیین‌نامه تأکید دارد که انتخاب نوع پیچ و نحوه سفت کردن آن باید بر اساس نوع نیرو، زاویه عملکرد، و مقاومت برشی موردنیاز تعیین شود. امروزه در بسیاری از پروژه‌های بزرگ صنعتی ایران نیز، از مفاد AISC به عنوان مرجع طراحی و کنترل کیفی استفاده می‌شود، به‌ویژه در پروژه‌هایی که دارای ساختار فولادی پیش‌ساخته یا صادراتی هستند.
استاندارد DIN (آلمان) و ISO (بین‌المللی)
استاندارد‌های DIN (آلمان) و ISO (بین‌المللی) نیز در طراحی و ساخت پیچ و مهره‌های سازه‌ای نقش مهمی دارند. استاندارد DIN 7990 مشخصات فنی، مکانیکی و ابعادی پیچ و مهره‌های سازه‌ای را تعیین می‌کند و در بسیاری از کارخانه‌های تولید اسکلت فلزی ایران مورد استفاده قرار می‌گیرد. در مقابل، استاندارد ISO 898-1 ویژگی‌های مکانیکی پیچ‌ها و مهره‌ها را، از جمله مقاومت کششی، سختی و تنش تسلیم، به‌صورت دقیق تعریف می‌کند. رعایت این دو استاندارد برای پروژه‌هایی که دارای قطعات وارداتی یا صادرشونده هستند، الزامی است تا سازگاری کامل بین اجزای اتصالات حفظ شود.
کنترل کیفیت و بازرسی فنی
تمامی اتصالات پیچ و مهره‌ای پس از نصب باید از نظر کیفیت و ایمنی مورد کنترل و بازرسی فنی قرار گیرند. این فرآیند شامل بازرسی چشمی (Visual Test – VT) برای بررسی وضعیت فیزیکی اتصالات، و در صورت نیاز، انجام تست گشتاور برای اطمینان از میزان سفتی پیچ‌هاست. نتایج بازرسی در گزارشی تحت عنوان QC Report ثبت می‌شود که شامل شماره پیچ‌ها، استاندارد مربوطه، مقدار گشتاور اعمالی، نام اپراتور و تاریخ تست است. در پروژه‌های بزرگ، به‌ویژه در سازه‌های صنعتی، این بازرسی معمولاً توسط شرکت‌های دارای مجوز و اعتبار بین‌المللی مانند TÜV یا SGS انجام می‌شود تا صحت عملکرد اتصالات و رعایت استاندارد‌های طراحی تأیید گردد.
مزایا و معایب اسکلت فلزی پیچ و مهره‌ای
اسکلت فلزی پیچ و مهره‌ای به‌دلیل ویژگی‌های فنی و اجرایی منحصربه‌فردش، یکی از محبوب‌ترین سیستم‌های ساخت در پروژه‌های صنعتی، تجاری و ساختمانی است. با این حال، مانند هر سیستم دیگری، مزایا و محدودیت‌هایی دارد که آگاهی از آن‌ها به تصمیم‌گیری درست در انتخاب نوع سازه کمک می‌کند.
مزایا
- سرعت اجرا: زمان نصب تا سه برابر سریع‌تر از سیستم جوشی است.
- کیفیت بالا: ساخت در کارخانه و کنترل دقیق کیفیت در هر مرحله باعث کاهش خطای انسانی می‌شود.
- ایمنی لرزه‌ای: اتصالات خشک و پیش‌تنیده عملکرد بهتری در برابر زلزله دارند.
- قابلیت دمونتاژ: امکان باز کردن و انتقال سازه به محل دیگر وجود دارد.
- کاهش خطای کارگاهی: به‌دلیل حذف جوشکاری در محل و استفاده از سوراخ‌کاری CNC.
- کاهش تأخیر پروژه: اجرای سریع‌تر در هر شرایط آب‌وهوایی.
- دوام بالا: مقاومت بیشتر در برابر خوردگی و خستگی در صورت گالوانیزه شدن قطعات.
- کاهش هزینه نگهداری: نیاز کمتر به بازسازی یا تعمیر در طول عمر مفید سازه.
معایب
- هزینه اولیه بالاتر: نیاز به تجهیزات CNC، پیچ‌های استاندارد و کنترل کیفی دقیق هزینه اسکلت فلزی را افزایش می‌دهد.
- نیاز به ماشین‌آلات سنگین: برای نصب ستون‌ها و تراز کردن اتصالات به جرثقیل و آچار گشتاورسنج نیاز است.
- حساسیت در تراز و دقت سوراخ‌ها: هر خطای میلی‌متری در کارخانه می‌تواند موجب تداخل در نصب شود.
- حمل دشوار قطعات بزرگ: نیاز به تریلی‌های مخصوص برای انتقال قطعات بلند یا سنگین.
- وابستگی به نقشه شاپ دقیق: بدون نقشه دقیق سه‌بعدی (Shop Drawing) امکان اجرای صحیح وجود ندارد.
قیمت اسکلت فلزی پیچ و مهره‌ای (محاسبه و عوامل مؤثر)
قیمت اسکلت فلزی پیچ و مهره‌ای معمولاً بر اساس وزن کل سازه ضربدر نرخ هر کیلوگرم فولاد محاسبه می‌شود. عواملی مانند نوع فولاد مصرفی، ارتفاع و متراژ ساختمان، ضخامت مقاطع، نوع اتصال، دستمزد نصب، و حتی موقعیت جغرافیایی پروژه می‌توانند بر قیمت نهایی تأثیر بگذارند. به‌طور متوسط، هزینه هر مترمربع اسکلت پیچ و مهره‌ای در پروژه‌های شهری بین ۶ تا ۹ میلیون تومان متغیر است و با افزایش طبقات یا نیاز به پیچ‌های پرمقاومت، این رقم بیشتر می‌شود. بررسی دوره‌ای قیمت فولاد و اجرت نصب برای برآورد دقیق هزینه قبل از شروع پروژه ضروری است. در پروژه‌های کوچک‌تر مانند اسکلت فلزی ساختمان یک طبقه، هزینه ساخت کمتر و زمان اجرا کوتاه‌تر است. برای پروژه‌های متوسط مانند اسکلت فلزی ساختمان دو طبقه، نوع مقاطع و ضخامت فولاد تأثیر زیادی بر هزینه نهایی دارد. در ساختمان‌های بلندتر مثل اسکلت فلزی ساختمان سه طبقه، به‌کارگیری پیچ‌های پرمقاومت و سیستم مهاربندی الزامی است.
رفتار لرزه‌ای و دوام سازه‌های پیچ و مهره‌ای
سازه‌های فلزی پیچ و مهره‌ای به‌دلیل داشتن اتصالات خشک و کنترل‌شده، عملکرد لرزه‌ای بسیار مطلوبی در برابر زلزله دارند. این نوع اتصالات قادرند انرژی ارتعاشی را از طریق لغزش اصطکاکی و تغییرشکل کنترل‌شده جذب و مستهلک کنند. تحقیقات مؤسسه AISC نشان داده است که سازه‌های بولتی در مقایسه با سازه‌های جوشی، ۱۵ تا ۲۰ درصد تغییرمکان کمتری در هنگام زلزله شدید دارند. همچنین در صورت استفاده از پوشش گالوانیزه و نگهداری صحیح، دوام این سازه‌ها می‌تواند بیش از ۵۰ سال باشد و در برابر خوردگی و خستگی عملکرد بسیار خوبی از خود نشان دهند.
کارخانه ساخت اسکلت فلزی پیچ و مهره‌ای و کنترل کیفیت
در کارخانه‌های تولید اسکلت فلزی پیچ و مهره‌ای، تمامی مراحل از برش و سوراخ‌کاری تا رنگ‌آمیزی تحت نظارت سیستم کنترل کیفیت انجام می‌شود. قطعات با دستگاه‌های CNC برش خورده و سوراخ‌ها با دقت زیر یک میلی‌متر حفر می‌شوند. پیش از حمل به محل پروژه، اتصالات به‌صورت آزمایشی مونتاژ و تست پیش‌تنیدگی پیچ‌ها انجام می‌گیرد تا هیچ خطایی در محل نصب رخ ندهد. در بسیاری از پروژه‌ها، پس از رنگ‌آمیزی و گالوانیزه، لایه فایرپروف اسکلت فلزی برای افزایش مقاومت حرارتی اضافه می‌شود.در مرحله نهایی، مهندسان کنترل کیفیت از طریق تست‌های گشتاور و بازرسی چشمی (VT) سلامت اتصالات را تأیید می‌کنند. این روند موجب افزایش اطمینان از استحکام سازه و کاهش خطا‌های اجرایی در محل می‌شود.
نکات اجرایی و خطا‌های رایج در نصب اسکلت پیچ و مهره‌ای
در فرآیند نصب اسکلت فلزی پیچ و مهره‌ای، دقت در جزئیات اجرایی اهمیت زیادی دارد. از جمله خطا‌های رایج می‌توان به انحراف سوراخ‌ها، تراز نبودن ستون‌ها، سفت‌کردن بیش‌ازحد یا کمتر از حد مجاز پیچ‌ها و بی‌توجهی به گشتاور استاندارد اشاره کرد. برای جلوگیری از این خطا‌ها، باید قبل از نصب از تطابق کامل نقشه شاپ با قطعات اطمینان حاصل شود و در حین اجرا از آچار گشتاورسنج استفاده گردد. همچنین پس از نصب هر طبقه، کنترل تراز با لیزر و بازبینی گشتاور پیچ‌ها ضروری است. رعایت این نکات اجرایی ساده می‌تواند مانع از تغییر شکل، نشست و کاهش مقاومت کلی سازه شود.
سخن آخر
اسکلت فلزی پیچ و مهره‌ای با ترکیب دقت مهندسی و ساخت کارخانه‌ای، روشی مطمئن، سریع و بادوام برای اجرای سازه‌های مدرن است. رعایت استاندارد‌های طراحی، کنترل کیفیت دقیق و نصب اصولی، کلید دستیابی به سازه‌ای ایمن، مقاوم و اقتصادی خواهد بود.
سوالات متداول در مورد انواع اسکلت فلزی پیچ و مهره ای
آیا می‌توان اسکلت‌های پیچ و مهره‌ای را در شرایط آب و هوایی شدید نصب کرد؟
بله، سازه‌های پیچ و مهره‌ای به دلیل نصب سریع و عدم نیاز به جوشکاری در محل، در مناطق با شرایط آب و هوایی نامساعد مانند بارندگی یا سرما قابل نصب هستند. همچنین، استفاده از پیچ‌ها و مهره‌های ضدزنگ و پوشش‌های مقاوم در برابر خوردگی این سازه‌ها را در برابر آب و هوای شدید محافظت می‌کند.
آیا پیچ و مهره‌های استفاده‌شده در سازه‌های فلزی نیاز به تعویض دوره‌ای دارند؟
بسته به نوع پیچ‌ها و شرایط محیطی، برخی پیچ‌ها ممکن است نیاز به تعویض دوره‌ای داشته باشند. پیچ‌هایی که در معرض خوردگی شدید یا لرزش‌های مداوم قرار دارند باید به طور منظم بازرسی شوند و در صورت نیاز تعویض شوند.
آیا امکان سفارشی‌سازی اندازه و نوع پیچ و مهره‌ها برای پروژه‌های خاص وجود دارد؟
بله، پیچ و مهره‌های مورد استفاده در سازه‌های فلزی می‌توانند به صورت سفارشی و بر اساس نیاز‌های پروژه تولید شوند. این شامل تغییرات در اندازه، درجه استحکام، و پوشش‌های محافظتی است که متناسب با نوع بارگذاری و شرایط محیطی انتخاب می‌شود.
چه نوع تجهیزات خاصی برای نصب سازه‌های فلزی پیچ و مهره‌ای نیاز است؟
برای نصب این سازه‌ها، به تجهیزاتی مانند جرثقیل برای بالا بردن قطعات، ابزار‌های گشتاورسنج برای محکم کردن پیچ‌ها، و تجهیزات ایمنی برای نصب در ارتفاع نیاز است. استفاده از ابزار مناسب برای سفت کردن پیچ‌ها نیز از اهمیت زیادی برخوردار است.
آیا سازه‌های پیچ و مهره‌ای برای ساختمان‌های مقاوم در برابر آتش مناسب هستند؟
بله، اسکلت‌های فلزی پیچ و مهره‌ای می‌توانند به همراه پوشش‌های ضدحریق برای مقاومت در برابر آتش استفاده شوند. علاوه بر این، اتصالات پیچ و مهره‌ای به دلیل عدم استفاده از جوش، کمتر دچار ضعف در اثر حرارت بالا می‌شوند و برای سازه‌های مقاوم در برابر آتش مناسب هستند.
